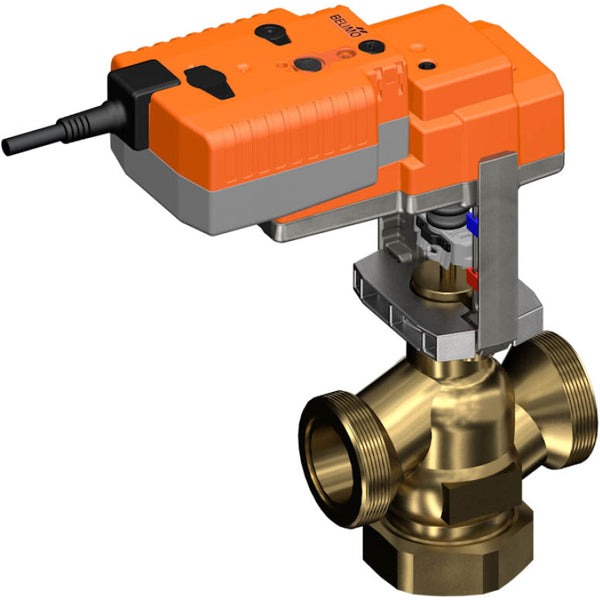

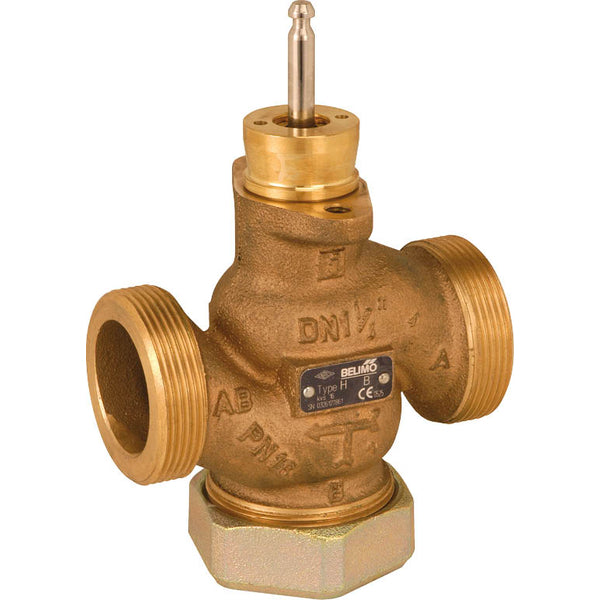

Belimo Geradsitzventil 15mm G2-1/4 Kvs25 24VAC/DC Ausfallsicher 150s BACnet 0-10/2-10V 1000N IP54 H440B/NVK24A-MOD

Dies ist ein 2-Wege-Kugelhahn mit einem Gehäuse aus Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Hahns beträgt DN 40 und die Anschlussgröße ist G 2 1/4 Zoll mit männlichen Gewinden. Das Profil des Hahnkegels bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 4 bar (58 psi). Der Hahn kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Hahns beträgt 25 m3/h, was einem Cv-Wert von 28,93 gpm entspricht. Die Hubhöhe des Hahns beträgt 15 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt den Hahn in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer Fail-Safe (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe solange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4mm Sechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange sich beim Drehen im Uhrzeigersinn ausdehnt. Der Aktuator kann direkt auf den Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann sich um 360° am Hahnschaft drehen. Der Aktuator bewegt den Hahn in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung verschiebt sich der Hahn in die gewählte Fail-Safe-Position unter Verwendung der gespeicherten elektrischen Energie. Der Aktuator ist mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus ausgestattet. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück. Beim Versand von Hahn-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Hahns eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die Fail-Safe-Position bewegt werden kann. Der Drehknopf für die Fail-Safe-Position ermöglicht die Anpassung der bevorzugten Fail-Safe-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte Fail-Safe-Position unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die Erstkonfiguration durchgeführt werden kann, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann den Hahn überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
• Der Aktuator ist mit einer Fail-Safe-Funktion ausgestattet
