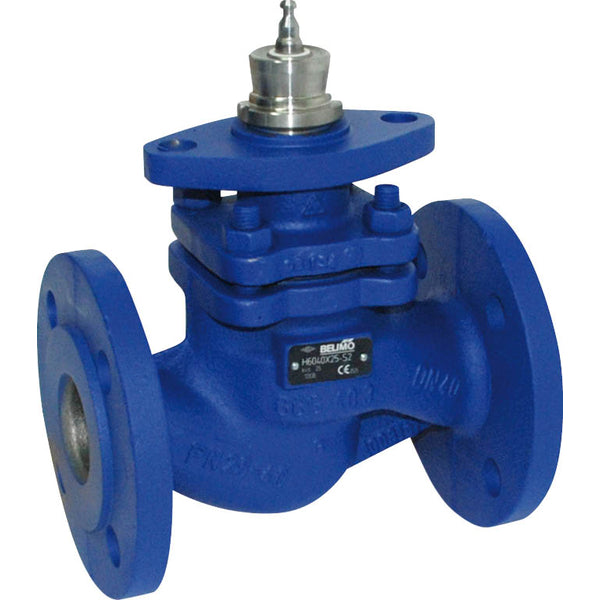

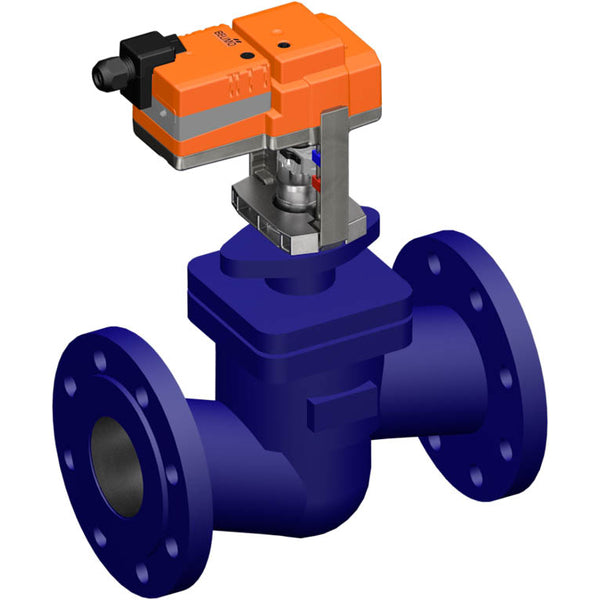

Belimo Geradsitzventil 18mm Flansch DN65 Kvs58 24VAC/DC 150s BACnet 0-10/2-10V 1500N IP54 H6065X58-SP2/SV24A-MOD
Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gussgehäuse und EPDM-Dichtung. Der Durchmesser des Ventils beträgt DN 65 und die Flanschgröße ist DN 65. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 58 m3/h, was einem Cv-Wert von 67,11 gpm entspricht. Die Hubhöhe des Ventils beträgt 18 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verbindung des Aktuators mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.
- Regulärer Preis
- €3.547,37
- Regulärer Preis
- €2.980,98
Beschreibung
Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gussgehäuse und EPDM-Dichtung. Der Durchmesser des Ventils beträgt DN 65 und die Flanschgröße ist DN 65. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 58 m3/h, was einem Cv-Wert von 67,11 gpm entspricht. Die Hubhöhe des Ventils beträgt 18 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.
Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4 mm Sechskantschlüssel, der in die Oberseite des Aktuators eingeführt wird, eingestellt werden, wobei die Hubstange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf dem Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.
Vorteile:
- Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentualen Durchfluss, ideal für Heizkreise
- Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
