Belimo Geradsitzventil DN80 Flansch 18mm Hub Kvs90 24VAC/DC Ausfallsicher NC/NO 35s MP-Bus 0-10/2-10V 1000N IP54 H679SP/NVKC24A-MP-TPC

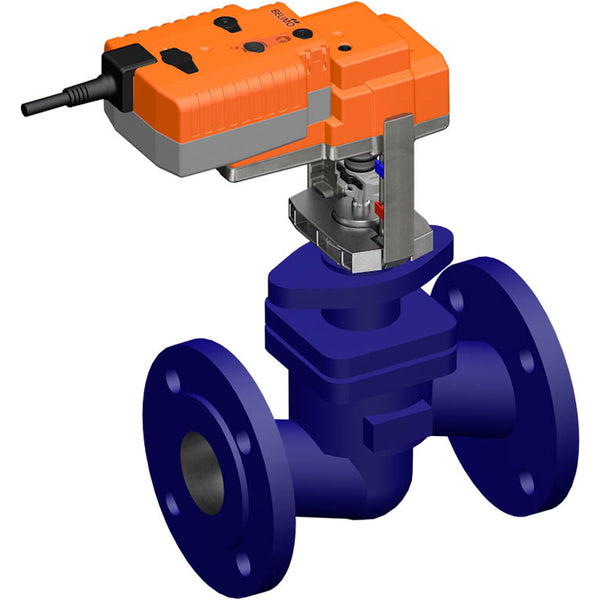

Dies ist ein Belimo 2-Wege-Geradsitzventil mit einem beschichteten Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße DN 80. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 90 m3/h, was einem Cv-Wert von 104,13 gpm entspricht. Die Hublänge des Ventils beträgt 18 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verwendet das MP-Bus-Kommunikationsprotokoll und liefert eine Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine präzise Steuerung und genaue Überwachung der Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicher (NC/NO)-Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb, der mit Überlastschutz ausgestattet ist, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich verlängert, wenn er im Uhrzeigersinn gedreht wird. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte Ausfallsicher-Position. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch wird sichergestellt, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicher-Position wechseln kann. Die Ausfallsicher-Position des Drehknopfs ermöglicht die Einstellung der bevorzugten Ausfallsicher-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicher-Position. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen. Der teilweise Druckentlastungsstamm und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Abschlussdrücke zu bewältigen.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
• Der Stellantrieb ist mit einer Ausfallsicher-Funktion ausgestattet
