Belimo Geradsitzventil DN80 Flansch 18mm Hub Kvs90 24VAC/DC Ausfallsicher NC/NO 35s 2-10V 1000N IP54 H679SP/NVKC24A-SR-TPC

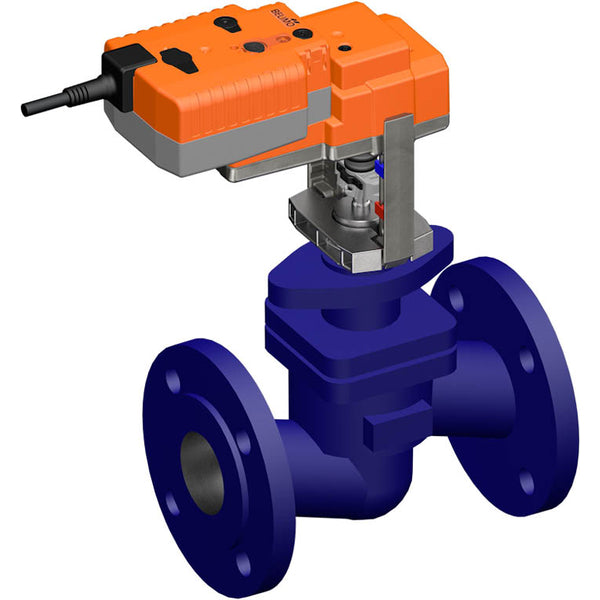

Dies ist ein Belimo 2-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Der Ventilkegel weist eine equipercentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 90 m3/h, was einem Cv-Wert von 104,13 gpm entspricht. Die Hubhöhe des Ventils beträgt 18 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der modulierte Aktuator benötigt eine 2-10 V Eingabe und bietet Positionsfeedback, was eine präzise Steuerung seines Betriebs und eine genaue Überwachung seiner Position innerhalb des festgelegten Spannungsbereichs gewährleistet. Der Aktuator öffnet/schließt das Ventil in 35 Sekunden. Der Aktuator hat eine IP54-Bewertung. Der Aktuator ist mit einer ausfallsicheren (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4mm Sechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange sich beim Drehen im Uhrzeigersinn ausdehnt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Wenn die Stromversorgung unterbrochen wird, verschiebt sich das Ventil in die gewählte ausfallsichere Position unter Verwendung der gespeicherten elektrischen Energie. Die Standardfabrikeinstellung zieht die Aktuatorstange zurück. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die ausfallsichere Position bewegt werden kann. Die Drehknopf-Ausfallsicherheitsposition ermöglicht die Anpassung der bevorzugten Ausfallsicherheitsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte ausfallsichere Position unter Berücksichtigung einer werkseitig festgelegten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die Erstinstallation erfolgen kann, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, der Bypass hat eine lineare Charakteristik
• Der Aktuator ist mit einer ausfallsicheren Funktion ausgestattet
