Belimo Geradsitzventil Rp1-1/4 20mm Hub Kvs16 24VAC/DC 150s 2-10V 1000N IP54 H232S-M/NV24A-SR-TPC
Dies ist ein Belimo 2-Wege-Absperrklappe mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Anschlussgröße beträgt Rp 1 1/4 Zoll mit Innengewinde. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb ihres Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 5,5 bar (79,8 psi). Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 16 m3/h, was einem Cv-Wert von 18,51 gpm entspricht. Die Hublänge des Ventils beträgt 20 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der modulierende Stellantrieb erfordert eine Eingangsspannung von 2-10 V und bietet eine Positionsfeedback, um eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs zu gewährleisten. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.
- Regulärer Preis
- €836,55
- Regulärer Preis
- €702,98
Beschreibung
Dies ist ein Belimo 2-Wege-Absperrklappe mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Anschlussgröße beträgt Rp 1 1/4 Zoll mit Innengewinde. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb ihres Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 5,5 bar (79,8 psi). Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 16 m3/h, was einem Cv-Wert von 18,51 gpm entspricht. Die Hublänge des Ventils beträgt 20 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der modulierende Stellantrieb erfordert eine Eingangsspannung von 2-10 V und bietet eine Positionsfeedback, um eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs zu gewährleisten. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

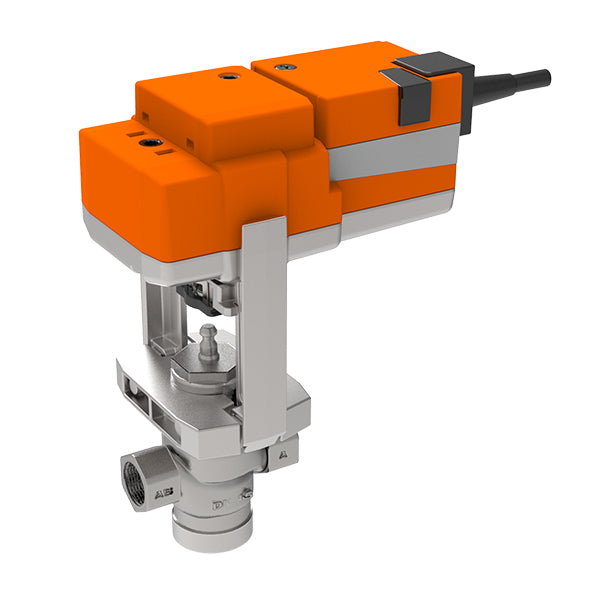

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich verlängert, wenn er im Uhrzeigersinn gedreht wird. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf der Absperrklappe montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb kann mit einem Standard-Steuersignal von 2-10 V gesteuert werden und bewegt sich in die vom Steuersignal vorgegebene Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5% bis 100% als auch als Steuersignal für andere Stellantriebe verwendet. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück.
Vorteile:
- Geeignet für aggressive Medien und hohe Temperaturen dank hochwertiger Materialien
- Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
