Belimo Geradsitzventil Rp2 20mm Hub Kvs40 24VAC/DC Ausfallsicher 35s 0-10V 1000N IP54 H250S-P/NVKC24A-SZ-TPC

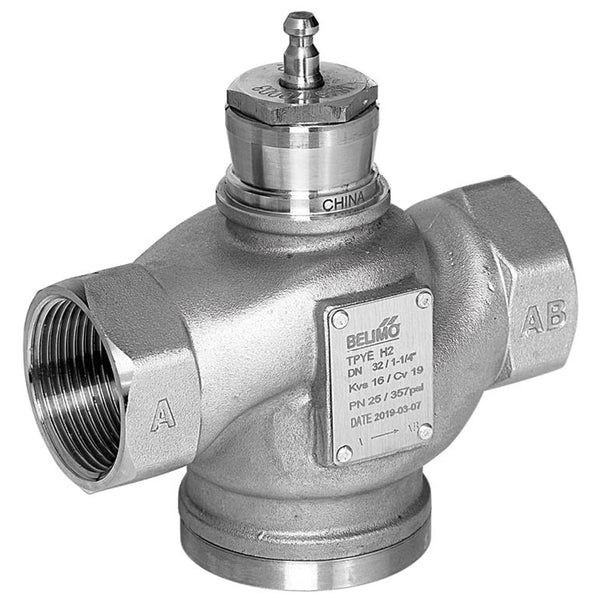

Es handelt sich um ein 2-Wege-Durchgangsventil mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße ist Rp 2 Zoll mit Innengewinde. Das Profil des Ventilkegels bestimmt die gleichprozentige Durchflusskennlinie. Die maximale Druckdifferenz beträgt 3 bar. Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46,28 gpm entspricht. Die Hublänge der Ventile beträgt 20 mm. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator arbeitet mit einer 0-10-V-Steuerung und bietet eine Positionsrückmeldung, die eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Antrieb hat die Schutzart IP54. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC/NO) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

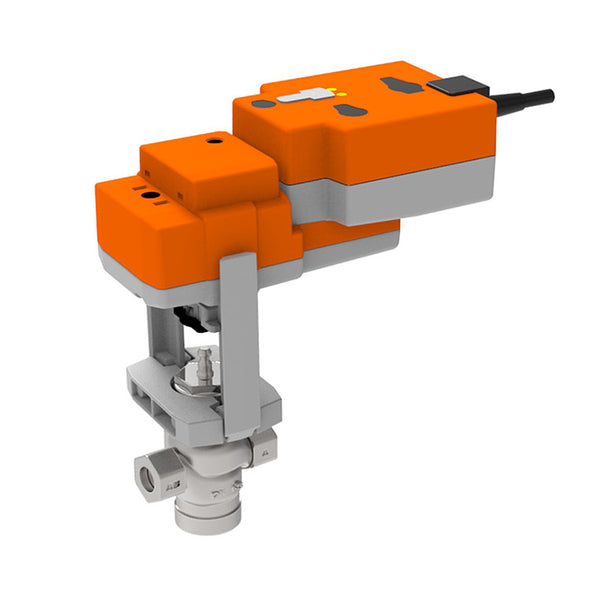

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt oder gesperrt ist. Der Hub kann mit einem 4 mm Innensechskantschlüssel eingestellt werden, der an der Oberseite des Stellantriebs eingesteckt wird, wobei die Hubwelle im Uhrzeigersinn gedreht wird. Der Antrieb kann mit formschlüssigen Hohlspannbacken direkt auf das Durchgangsventil montiert werden und ist um 360° auf dem Ventilhals drehbar. Der Stellantrieb fährt das Ventil in die gewünschte Betriebsstellung, während sich gleichzeitig die integrierten Kondensatoren aufladen. Wird die Stromversorgung unterbrochen, fährt das Ventil mit Hilfe der gespeicherten elektrischen Energie in die gewählte Sicherheitsstellung. In der Werkseinstellung wird die Antriebsstange eingefahren. Beim Versand von Ventil-Antriebs-Kombinationen wird die Bewegungsrichtung auf der Grundlage des Schließpunkts des Ventils festgelegt. Wenn der Antrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Der Einstellbereich basiert auf der maximalen Hubhöhe des Antriebs. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Pros:

• Geeignet für aggressive Medien und hohe Temperaturen dank der hochwertigen Materialien
• Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 0-10 V positionieren.
• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
