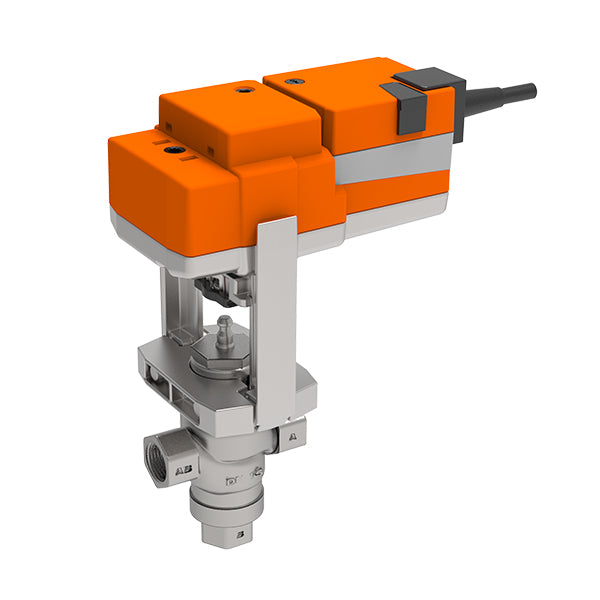

Belimo 3-Wege Geradsitzventil Rp2 20mm Hub Kvs40 24VAC/DC 150s MP-Bus 0-10/2-10V 1000N IP54 H350S-P/NV24A-MP-TPC

Dies ist ein Belimo 3-Wege-Kugelhahn mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße beträgt Rp 2 Zoll mit Innengewinde. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 3 bar (43.5 psi). Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46.28 gpm entspricht. Die Hublänge des Ventils beträgt 20 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verwendet das MP-Bus-Kommunikationsprotokoll und liefert eine Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine präzise Steuerung und genaue Überwachung der Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

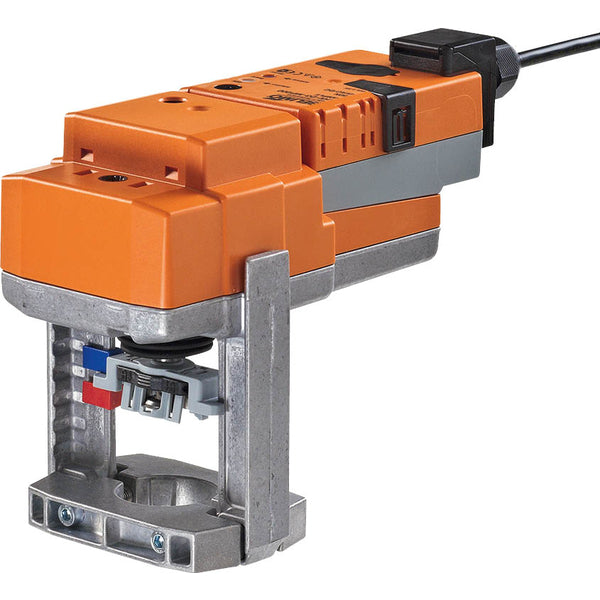

Der Stellantrieb ist mit Überlastschutz ausgestattet und benötigt keine Endschalter. Er stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Die Hublänge kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Kugelhahn montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb verbindet sich mit einem 0-10 V Steuersignal und bewegt sich in die durch das Signal definierte Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5% bis 100% als auch als Steuersignal für andere Stellantriebe verwendet. Im Busbetrieb empfängt der Stellantrieb sein digitales Steuersignal vom übergeordneten Controller über den MP-Bus und bewegt sich in die definierte Position. Der U-Anschluss dient als Kommunikationsschnittstelle, ohne eine analoge Messspannung bereitzustellen. Die werkseitige Standardeinstellung zieht die Stellantriebswelle ein.

Vorteile:

• Geeignet für aggressive Medien und hohe Temperaturen dank hochwertiger Materialien
• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
