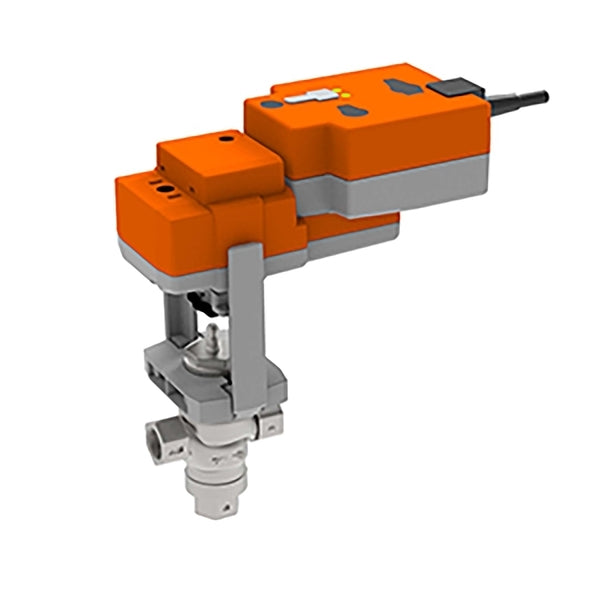

Belimo 3-Wege Geradsitzventil Rp2 20mm Hub Kvs40 24VAC/DC Ausfallsicher 150s BACnet 1000N IP54 H350S-P/NVK24A-MOD

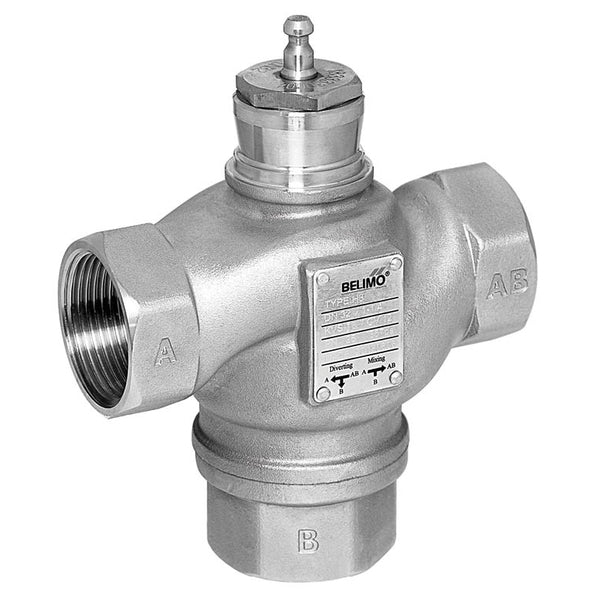

Dies ist ein Belimo 3-Wege-Geradsitzventil mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße beträgt Rp 2 Zoll mit Innengewinde. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 3 bar (43.5 psi). Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46.28 gpm entspricht. Die Hublänge des Ventils beträgt 20 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicherheitsfunktion (NC/NO) ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil gleichzeitig in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte Ausfallsicherheitsposition. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Die werkseitige Standardeinstellung zieht die Stellantriebswelle ein. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch ist gewährleistet, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicherheitsposition bewegt werden kann. Die Ausfallsicherheitsposition des Drehknopfs ermöglicht die Einstellung der bevorzugten Ausfallsicherheitsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicherheitsposition. Nach der werkseitigen Auslieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Geeignet für aggressive Medien und hohe Temperaturen dank hochwertiger Materialien
• Der Stellantrieb ist mit einer Ausfallsicherheitsfunktion ausgestattet
• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
