Belimo 3-Wege Geradsitzventil Rp2 20mm Hub Kvs40 24VAC/DC Ausfallsicher 35s 2-10V 1000N IP54 H350S-P/NVKC24A-SR-TPC

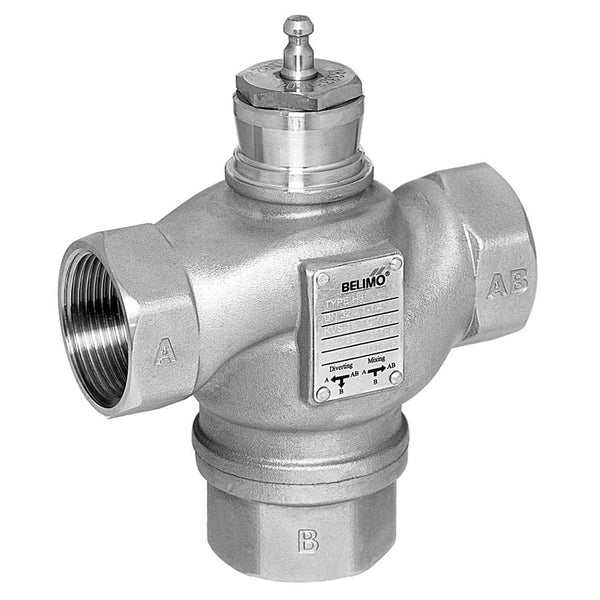

Dies ist ein Belimo 3-Wege-Geradsitzventil mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße beträgt Rp 2 Zoll mit Innengewinde. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 3 bar (43,5 psi). Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46,28 gpm entspricht. Die Hublänge des Ventils beträgt 20 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der modulierende Stellantrieb erfordert eine 2-10 V-Eingangsspannung und bietet eine Positionsfeedback, um eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs zu gewährleisten. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer fail-safe (NC/NO)-Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

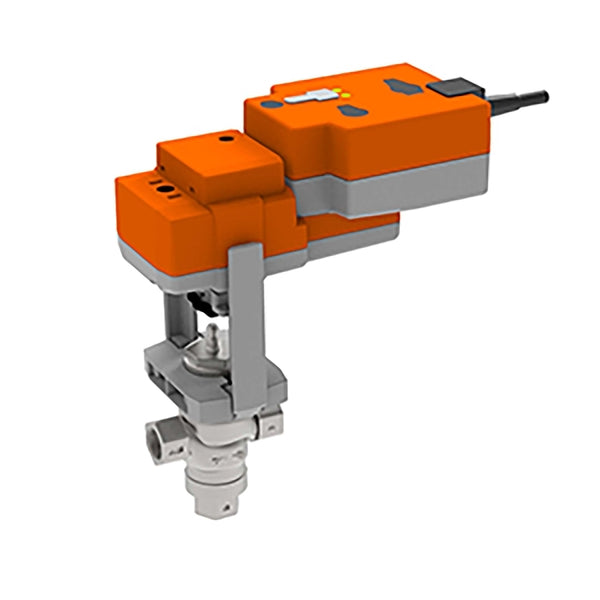

Der Stellantrieb ist mit einem Überlastschutz ausgestattet und benötigt keine Endschalter. Er stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte fail-safe-Position. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück. Die Kondensator-Stellantriebe erfordern eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch ist gewährleistet, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die fail-safe-Position wechseln kann. Die fail-safe-Position des Drehknopfs ermöglicht die Einstellung der bevorzugten fail-safe-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte fail-safe-Position. Nach der werkseitigen Auslieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Geeignet für aggressive Medien und hohe Temperaturen dank hochwertiger Materialien
• Der Stellantrieb ist mit einer fail-safe-Funktion ausgestattet
• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
