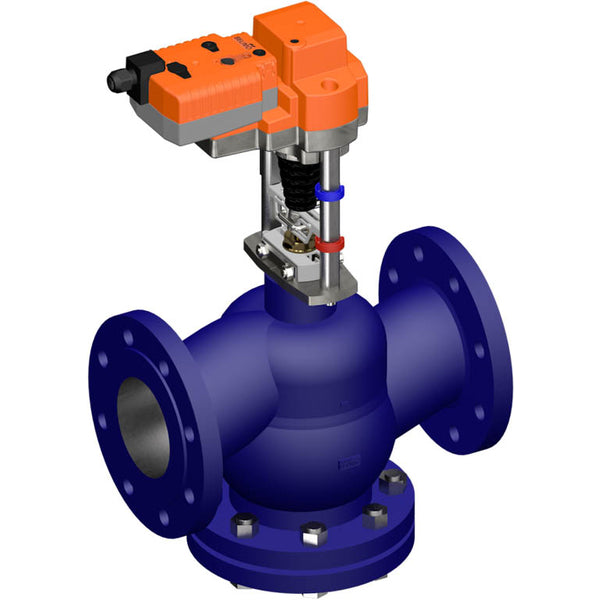

Belimo Geradsitzventil 30mm Flansch DN100 Kvs145 24VAC/DC Ausfallsicher 150s BACnet 0-10/2-10V 2000N IP54 H6100N/AVK24A-MOD

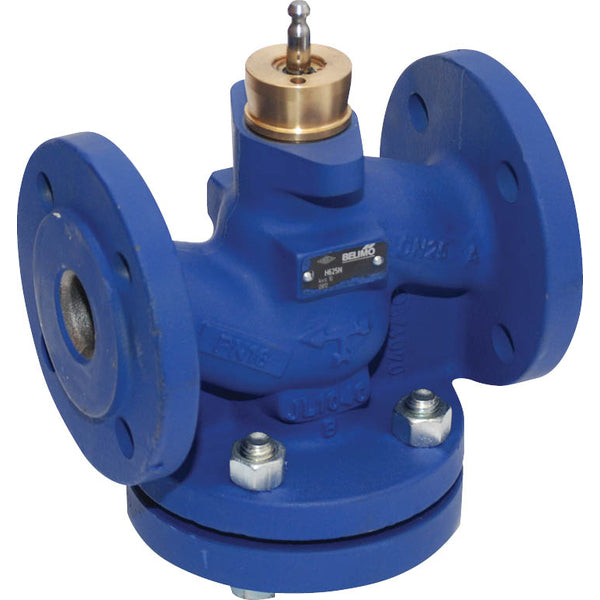

Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gussgehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 100 und die Flanschgröße beträgt DN 100. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 1,5 bar (21,8 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 145 m3/h, was einem Cv-Wert von 167,76 gpm entspricht. Die Hubhöhe des Ventils beträgt 30 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer Fail-Safe (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

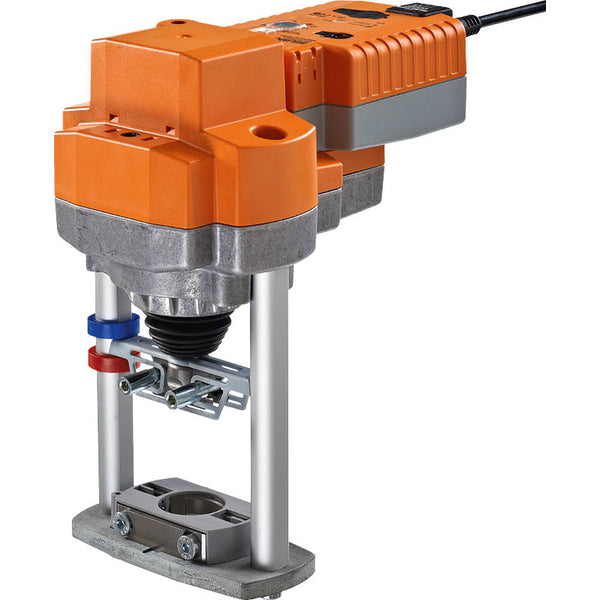

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Während der Betätigung schaltet der Hubrichtungs-Schalter die Laufrichtung im Normalbetrieb um. Dies hat jedoch keinen Einfluss auf die voreingestellte Fail-Safe-Position. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich. Das Getriebe wird disengagiert und der Aktuator wird für die Dauer des gedrückten Knopfes entkoppelt. Hubanpassungen können mit einem 5 mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange sich beim Drehen im Uhrzeigersinn ausdehnt. Der Aktuator kann direkt auf den Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Wenn die Stromversorgung unterbrochen wird, verschiebt sich das Ventil in die gewählte Fail-Safe-Position unter Verwendung der gespeicherten elektrischen Energie. Der Aktuator wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Die Standard-Werksvorgabe zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die Fail-Safe-Position bewegt werden kann. Die Drehknopf-Fail-Safe-Position ermöglicht die Anpassung der bevorzugten Fail-Safe-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte Fail-Safe-Position unter Berücksichtigung einer werkseitig festgelegten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die Erstkonfiguration durchgeführt werden kann, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentualen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
• Der Aktuator ist mit einer Fail-Safe-Funktion ausgestattet
