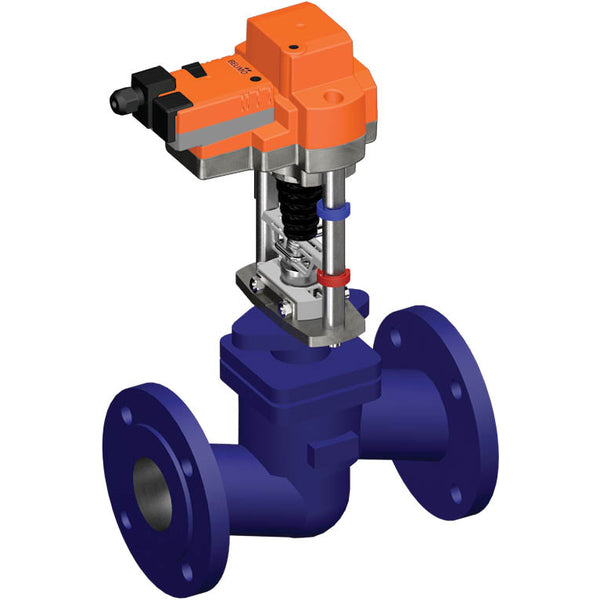

Belimo Geradsitzventil 30mm Flansch DN100 Kvs145 24VAC/DC 35s 0-10V 2500N IP54 H6100S/EVC24A-SZ

Dies ist ein 2-Wege Geradsitzventil mit einem beschichteten Gussgehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 100 und die Flanschgröße ist DN 100. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Differenzdruck beträgt 2 bar (29 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 145 m3/h, was einem Cv-Wert von 167,76 gpm entspricht. Die Hubhöhe des Ventils beträgt 30 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator verwendet einen 0-10 V Steuerungstyp und bietet Positionsfeedback, was eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Aktuator öffnet/schließt das Ventil in 35 Sekunden. Der Aktuator hat eine IP54-Bewertung.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Hubanpassungen können mit einem 5mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator kann mit einem Standardsignal von 0-10 V gesteuert werden und bewegt sich in die durch das Steuersignal vorgegebene Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Aktuatoren verwendet. Die Standardfabrikeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs.

Vorteile:

• Die integrierte Kennzeichnungsscheibe sorgt für einen gleichprozentualen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V positionieren
