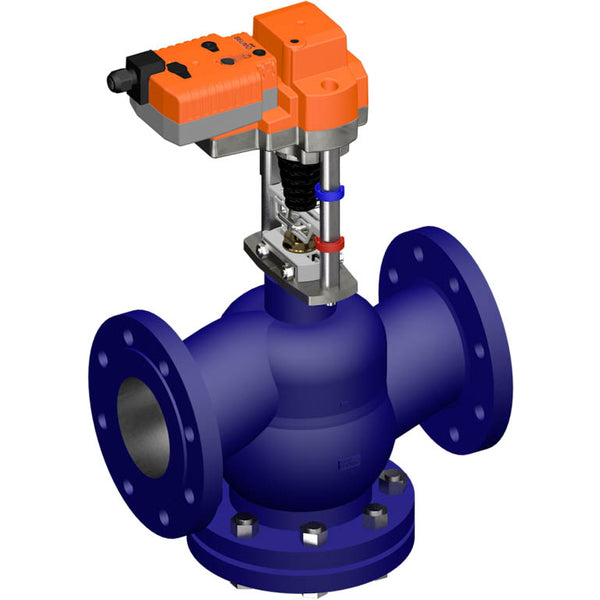

Belimo Geradsitzventil 30mm Flansch DN100 Kvs145 24VAC/DC Ausfallsicher 150s 2-10V 2000N IP54 H6100R/AVK24A-SR-TPC

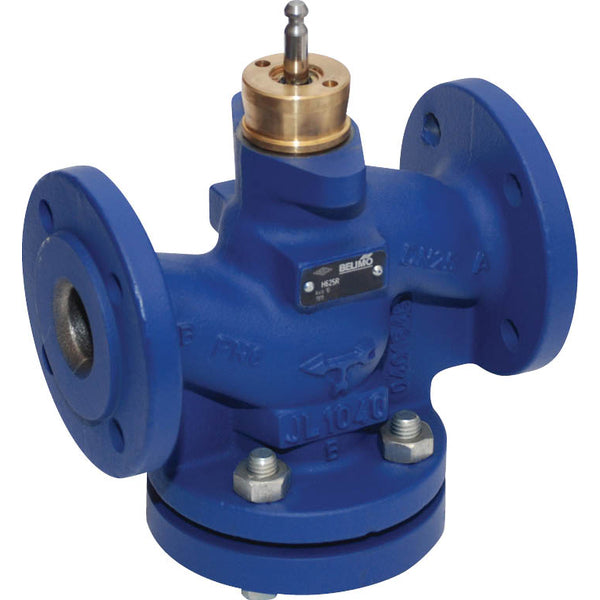

Dies ist ein 2-Wege-Geradsitzventil mit einem beschichteten Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 100 und die Flanschgröße beträgt DN 100. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 1,5 bar (21,8 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 145 m3/h, was einem Cv-Wert von 167,76 gpm entspricht. Die Hublänge des Ventils beträgt 30 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einem 2-10 V-Regeltyp konfiguriert und bietet eine Positionsfeedback, das eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicher (NC/NO)-Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

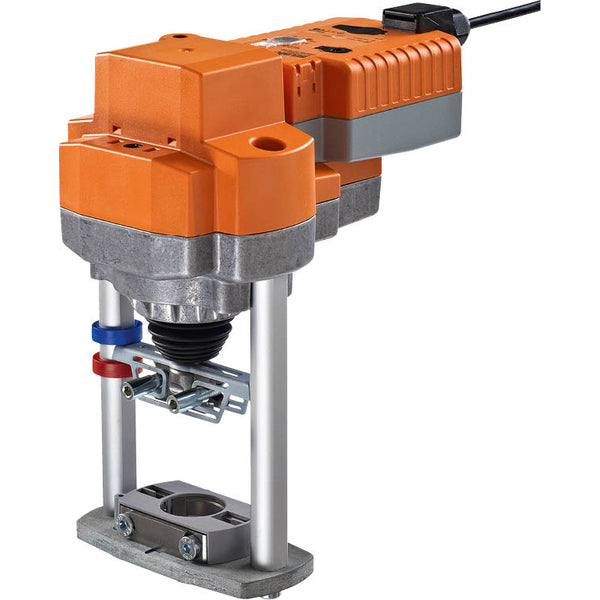

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Während der Betätigung schaltet der Hubrichtungsschalter die Laufrichtung im Normalbetrieb um. Dies hat jedoch keinen Einfluss auf die voreingestellte Ausfallsicherungsposition. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich. Das Getriebe trennt sich und der Stellantrieb koppelt für die Dauer des Tastendrucks aus. Die Hubverstellung kann mit einem 5-mm-Inbusschlüssel vorgenommen werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb kann mit einem Standard-Regelsignal von 0-10 V gesteuert werden und bewegt sich gleichzeitig in eine durch das Regelsignal bestimmte Position, während die integrierten Kondensatoren aufgeladen werden. Wenn die Versorgungsspannung unterbrochen wird, wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die vorbestimmte Ausfallsicherungsposition. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die werkseitige Standardeinstellung zieht die Stellantriebsstange zurück. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch wird sichergestellt, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicherungsposition wechseln kann. Die Ausfallsicherungsposition des Drehknopfs ermöglicht eine Einstellung der bevorzugten Ausfallsicherungsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicherungsposition. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierende Stellantrieb kann die Ventilstellung mit einem Regelungssignal von 2-10 V überall zwischen 0 und 90 Grad positionieren
• Der Stellantrieb ist mit einer Ausfallsicher-Funktion ausgestattet
