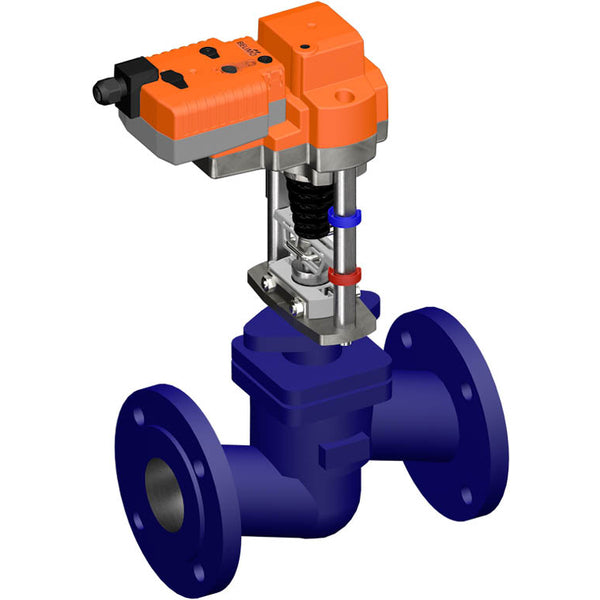

Belimo Geradsitzventil DN65 Flansch 30mm Hub Kvs63 24VAC/DC Ausfallsicher NC/NO 150s BACnet/Modbus/MP-Bus 2000N IP54 H665S/AVK24A-MOD

Dies ist ein Belimo 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 65 und die Flanschgröße beträgt DN 65. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 63 m3/h, was einem Cv-Wert von 72,89 gpm entspricht. Die Hublänge des Ventils beträgt 30 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicherung (NC/NO) ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

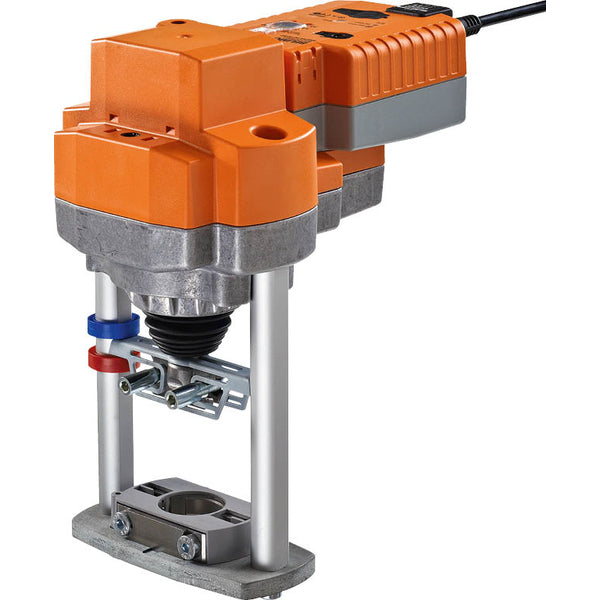

Der Stellantrieb ist mit einem Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Während des Betriebs schaltet der Hubrichtungsschalter die Laufrichtung im Normalbetrieb um. Dies hat jedoch keinen Einfluss auf die voreingestellte Ausfallsicherungsposition. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich. Das Getriebe trennt sich und der Stellantrieb koppelt für die Dauer des Tastendrucks aus. Die Hubverstellung kann mit einem 5-mm-Inbusschlüssel vorgenommen werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn verlängert. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Kugelhahn montiert und um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil gleichzeitig mit dem Laden der integrierten Kondensatoren in die gewünschte Betriebsposition. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte Ausfallsicherungsposition. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Die werkseitige Standardeinstellung zieht die Stellantriebsstange zurück. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch kann der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicherungsposition bewegt werden. Die Ausfallsicherungsposition des Drehknopfs ermöglicht die Einstellung der bevorzugten Ausfallsicherungsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicherungsposition. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
• Der Stellantrieb ist mit einer Ausfallsicherungsfunktion ausgestattet
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
