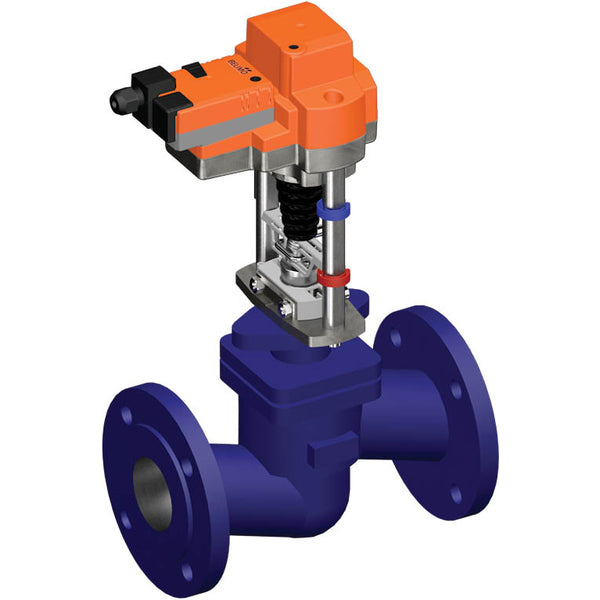

Belimo Geradsitzventil 40mm Flansch DN150 Kvs320 24VAC/DC 150s BACnet 0-10/2-10V 2500N IP54 H6150SP/EV24A-MOD
Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 150 und die Flanschgröße ist DN 150. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 6 bar (87 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 320 m3/h, was einem Cv-Wert von 370,24 gpm entspricht. Die Hubhöhe des Ventils beträgt 40 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Anbindung des Aktuators an das System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.
- Regulärer Preis
- €9.909,11
- Regulärer Preis
- €8.326,98
Beschreibung
Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 150 und die Flanschgröße ist DN 150. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 6 bar (87 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 320 m3/h, was einem Cv-Wert von 370,24 gpm entspricht. Die Hubhöhe des Ventils beträgt 40 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.

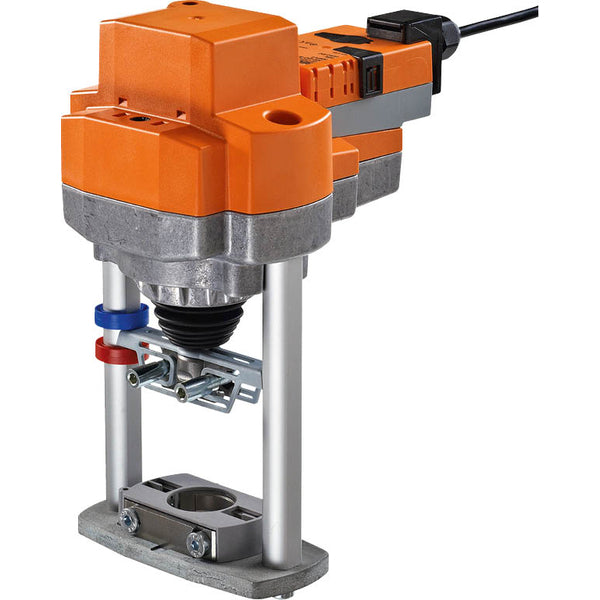

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Hubanpassungen können mit einem 5 mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange sich beim Drehen im Uhrzeigersinn ausdehnt. Der Aktuator kann direkt auf den Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Regelungssystem und gibt den aktuellen Status an. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.
Vorteile:
- Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentualen Durchfluss, ideal für Heizkreise
- Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
