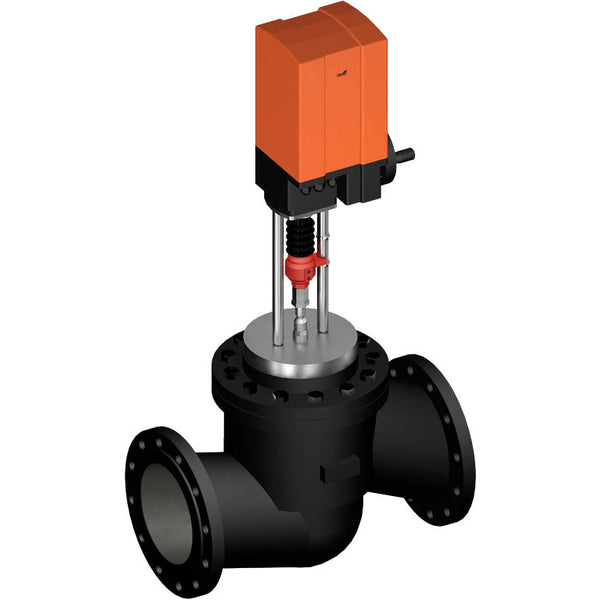

Belimo Geradsitzventil DN200 Flansch 65mm Hub Kvs630 230VAC 82s 3-Punkt 12000N IP65 Terminal H6200+GV12-230-3-T

Dies ist ein Belimo 2-Wege-Geradsitzventil mit einem Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 200 und die Flanschgröße DN 200. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 0,6 bar (8,7 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 630 m3/h, was einem Cv-Wert von 728,91 gpm entspricht. Die Hublänge des Ventils beträgt 65 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 230 V AC. Der Stellantrieb verfügt über eine Drei-Punkt (Öffnen-Schließen) Regelung. Der Stellantrieb öffnet/schließt das Ventil in 82 Sekunden. Der Stellantrieb hat eine IP65-Bewertung.

Der Stellantrieb ist gegen Kurzschluss, Polwende und Überlastung geschützt. Im spannungslosen Zustand oder wenn der Motor ausgeschaltet ist, können Auf- und Abwärtsbewegungen durch Drücken und Drehen des Handrads ausgeführt werden. Der Hub wird mechanisch an der Halterung angezeigt und der Indikator stellt sich automatisch ein. Der Stellantrieb ist werkseitig auf das entsprechende Ventil montiert. Der Stromanschluss erfolgt formschlüssig und die Kraftübertragung erfolgt über eine verdrehgesicherte Kupplung.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, die Umgehung hat eine lineare Charakteristik
