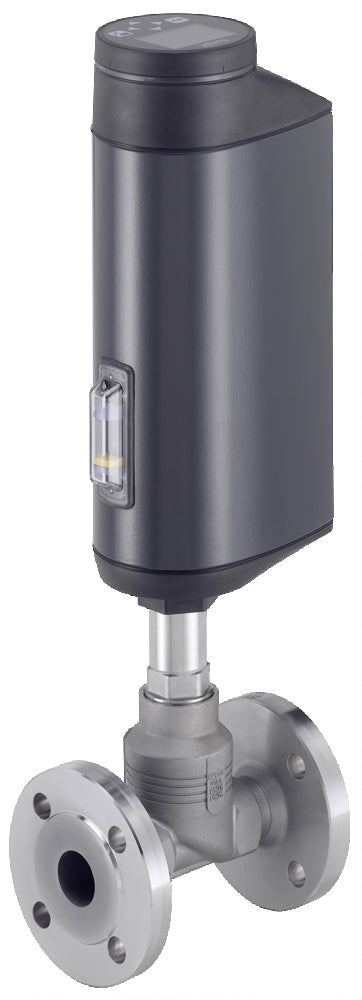

Flansch DN 25 Positionskontroller NC Edelstahl Elektrisches Geradsitzventil - 3361 - 346222

Dieses Bürkert 2/2-Wege (Typ 3361) Geradsitzventil ist für die Positionskontrolle ausgelegt. Die Position des Stellantriebs wird anhand der Sollwertposition gesteuert, die entweder durch ein analoges Signal oder einen digitalen Feldbus angegeben werden kann. Die tatsächliche Position des Stellantriebs wird von einem Verdrängungsaufnehmer gemessen und mit dem Sollwert verglichen. Wenn es einen Unterschied zwischen den beiden Werten gibt, wird der elektrische Motorantrieb zur Korrektur der Position angepasst.

Dieses Ventil hat DN 25 Anschlüsse. Das Ventil hat ein Edelstahlgehäuse. Das Ventil ist normalerweise geschlossen (NC), was bedeutet, dass das Ventil sich öffnet, wenn Spannung angelegt wird. Bei Stromausfall bleibt das Ventil dank der Energiespeichereinheit im Stellantrieb in einer vordefinierten sicheren Position.

Für Medientemperaturen von -10 bis 130°C (14 bis 266°F) und einem maximalen Druck von bis zu 25 bar (351 psi). Das Ventil hat einen Kv-Wert von 12 m3/h (Cv-Wert von 13,9 gpm). Das Edelstahlgehäuse ist langlebig, geeignet für korrosive Medien und raue Umgebungen. Überprüfen Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Mit seiner umlaufenden Kugelgewindespindel ist der elektrische Stellantrieb mit 24V DC für den Einsatz in hygienischen und aggressiven Umgebungen geeignet. Der Hochgeschwindigkeits-Elektroantrieb bewegt das Geradsitzventil mit Kugelgewindespindel in die gewünschte Endposition. Das Ventil benötigt 3,3 s, um von vollständig geöffneter Position in vollständig geschlossene Position zu gelangen. Der Stellantrieb verwendet ein büs-Kommunikationsprotokoll.

Vorteile:

• Diagnosefunktionen möglich dank der Feldbusverbindung
• Hoher IP-Schutz IP65/67 sorgt für ausreichenden Spritzwasserschutz
• Geeignet für Anwendungen mit Lebensmitteln

Serie

Die Bürkert-Geradsitzventile der Baureihe 3361 verfügen über elektrische Stellantriebe mit einer Kugelgewindespindel, die den Regelkegel mit höchster Präzision positionieren. Das Ventil und der Stellantrieb sind perfekt aufeinander abgestimmt, mit einem geschlossenen Design und einer robusten Oberfläche, die schnell und einfach gereinigt werden kann. Das Ventil kann auch in rauen Umgebungen gut funktionieren, da es einen hohen Schutz vor Spritzwasser und Vibrationen (IP65/67) bietet. Das Ventil ist auch sehr langlebig und dicht, dank einer selbstjustierenden Packung mit austauschbaren V-Dichtungen. Der Typ 3361 kann an ein Computersystem angeschlossen werden, das helfen kann, die Funktionsweise des Ventils zu überwachen und vorherzusagen, wann es gewartet werden muss. Das Ventil arbeitet schnell, der Motor kann es mit bis zu 6 mm/s bewegen. Einige der Typ 3361 Ventile sind für Anwendungen mit Lebensmitteln, Sauerstoff und haben explosionsgeschützte ATEX-, IECEx- und UL-Zertifikate.
