Belimo PI Durchflussbegrenzerventil Rp1 Kvs3.6 24VAC/DC Fail-Safe 75s 2-Punkt 4Nm IP54 R225FL-J/LRF24

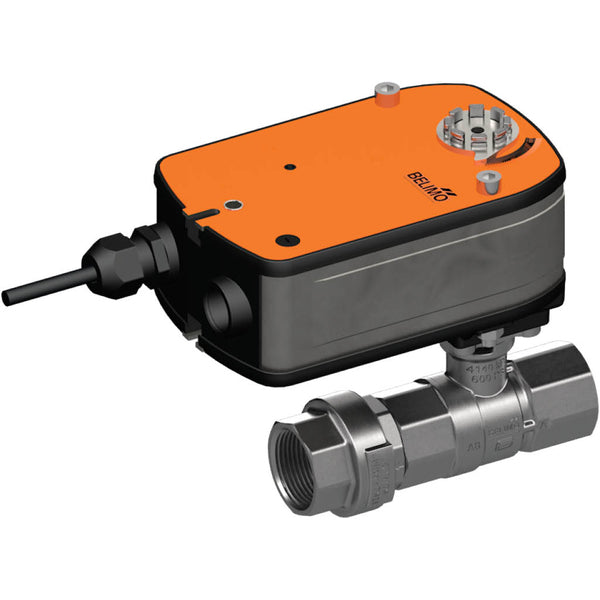

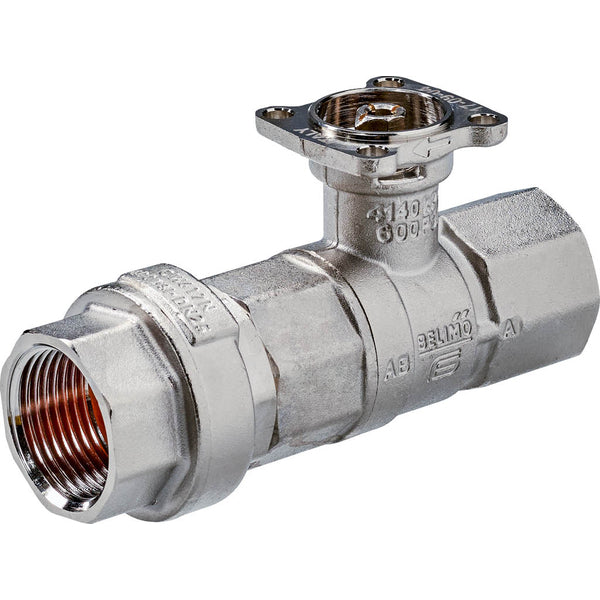

Es handelt sich um ein elektrisch betätigtes 2-Wege-Ventil mit druckunabhängigem Durchflussbegrenzer (PIFLV) mit Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Anschlussgröße ist Rp 1 Zoll mit Innengewinde. Der eingebaute Durchflussbegrenzer sorgt für eine konstante Durchflussmenge und eine gleichmäßige Regelung auch bei Druckschwankungen im 90°-Winkel. Die maximale Druckdifferenz beträgt 2.8 bar. Das Ventil kann zwischen 2 und 60 °C (36 bis 140 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 3,6 m3/h, was einem Cv-Wert von 4,17 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet. Die Montage von Belimo-Antrieben auf diesem Ventil wird durch die zentrale Bolzenkonstruktion erleichtert. Der Antrieb hat die Schutzart IP54. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

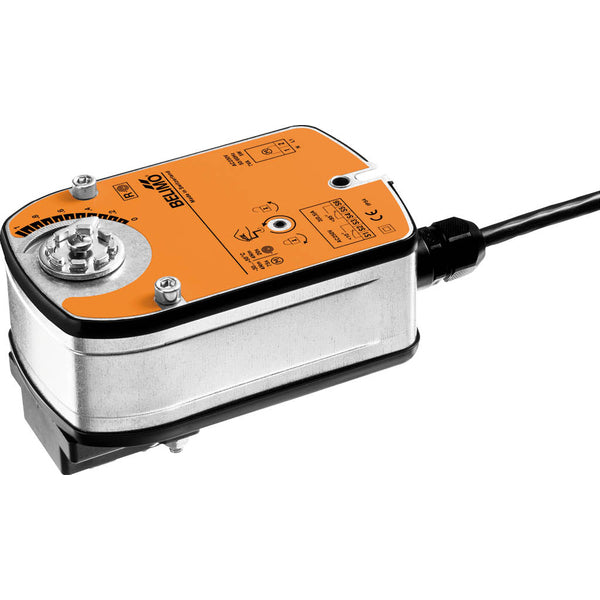

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Sehr einfache Montage von Belimo-Antrieben mit dem Zentralbolzen
• Keine zeitaufwändige manuelle Einstellung des Hydroniksystems mehr nötig
• Wassermenge bleibt trotz Druckänderungen konstant
• Das Ventil "klemmt" nicht aufgrund der zuverlässigen Kugelhahntechnologie
• Widerstandsfähig gegen Kontamination

Serie:

Die Belimo PIFL-Serie verfügt über ein 2-Wege-PI-Durchflussbegrenzungsventil mit Innengewinde, das speziell für geschlossene Kaltwassersysteme entwickelt wurde. Diese Ventilserie ist ideal für die wasserseitige Ein/Aus-Regelung von Gebläsekonvektoren und Kühldecken. Mit seiner robusten und unkomplizierten Funktionalität sorgt er für einen zuverlässigen und effizienten Betrieb. Die Serie zielt darauf ab, eine präzise Steuerung und Langlebigkeit zu bieten, was sie zu einer geeigneten Wahl für verschiedene Anwendungen macht. Diese Ventile zeigen das Engagement von Belimo für Qualität und Leistung und bieten eine Funktionalität, die sich an verschiedene Kühlsystemanforderungen anpassen kann.
