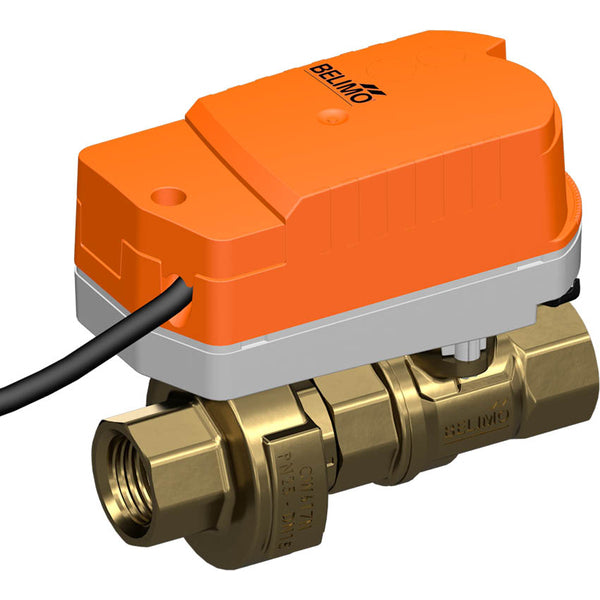

Belimo PI Durchflussbegrenzerventil Rp3/4 Kvs1.5 24VAC/DC Fail-Safe 75s MP-Bus 1Nm IP40 C220QFL-G0/CQK24A-MPL

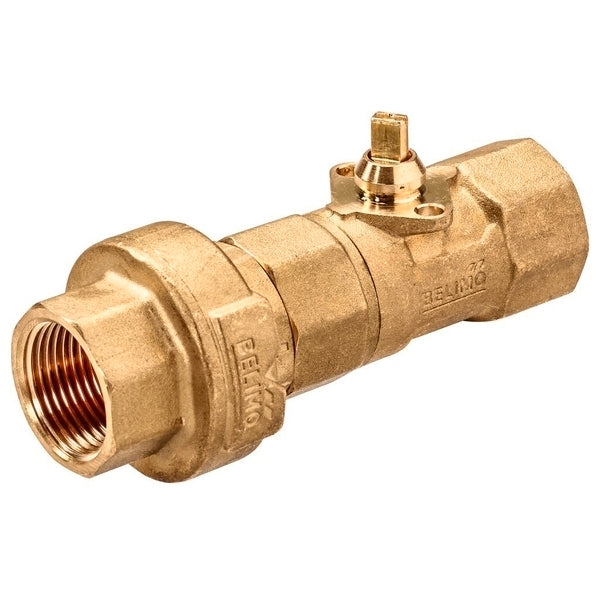

Es handelt sich um ein elektrisch betätigtes 2-Wege-Ventil mit druckunabhängigem Durchflussbegrenzer (PIFLV) mit Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit Innengewinde. Der eingebaute Durchflussbegrenzer sorgt für eine konstante Durchflussmenge und eine gleichmäßige Regelung auch bei Druckschwankungen im 90°-Winkel. Die maximale Druckdifferenz beträgt 2.8 bar. Das Ventil kann zwischen 2 und 60 °C (36 bis 140 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 1,5 m3/h, was einem Cv-Wert von 1,74 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb ist mit einer MP-Bus-Steuerung ausgestattet, die eine nahtlose Integration und effiziente Verwaltung der angeschlossenen Geräte im System ermöglicht und zuverlässige Steuerungs- und Kommunikationsfunktionen gewährleistet. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet. Die Installation von Belimo ZoneTight-Antrieben auf diesem Ventil ist einfach - es muss nur eingeklickt werden. Der Antrieb hat die Schutzart IP40. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie ihn herausklicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Antrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Achten Sie nur auf vertikale Bewegungen (Vorsicht!). Die Stifte müssen mit den Flanschbohrungen fluchten. Die Einbaulage kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann mit Hilfe eines Clips in Schritten von 2,5° eingestellt werden. Diese Funktion dient zur Einstellung der maximalen Durchflussmenge des Ventils. Der Antrieb erhält sein digitales Steuersignal vom übergeordneten Regler über den MP-Bus und fährt in die definierte Position. Der MP-Anschluss dient als Kommunikationsschnittstelle und bietet keine analoge Messspannung. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme ca. 25 Sekunden lang vorgeladen werden, um die Kondensatoren auf das erforderliche Spannungsniveau zu bringen.

Profis

• Sehr einfache Installation von Belimo ZoneTight Antrieben, einfach anklicken und fertig
• Keine zeitaufwändige manuelle Einstellung des Hydroniksystems mehr nötig
• Wassermenge bleibt trotz Druckänderungen konstant
• Das Ventil "klemmt" nicht aufgrund der zuverlässigen Kugelhahntechnologie
• Widerstandsfähig gegen Kontamination

Serie:

Die Belimo PIFL-Serie verfügt über ein 2-Wege-PI-Durchflussbegrenzungsventil mit Innengewinde, das speziell für geschlossene Kaltwassersysteme entwickelt wurde. Diese Ventilserie ist ideal für die wasserseitige Ein/Aus-Regelung von Gebläsekonvektoren und Kühldecken. Mit seiner robusten und unkomplizierten Funktionalität sorgt er für einen zuverlässigen und effizienten Betrieb. Die Serie zielt darauf ab, eine präzise Steuerung und Langlebigkeit zu bieten, was sie zu einer geeigneten Wahl für verschiedene Anwendungen macht. Diese Ventile zeigen das Engagement von Belimo für Qualität und Leistung und bieten eine Funktionalität, die sich an verschiedene Kühlsystemanforderungen anpassen kann.
