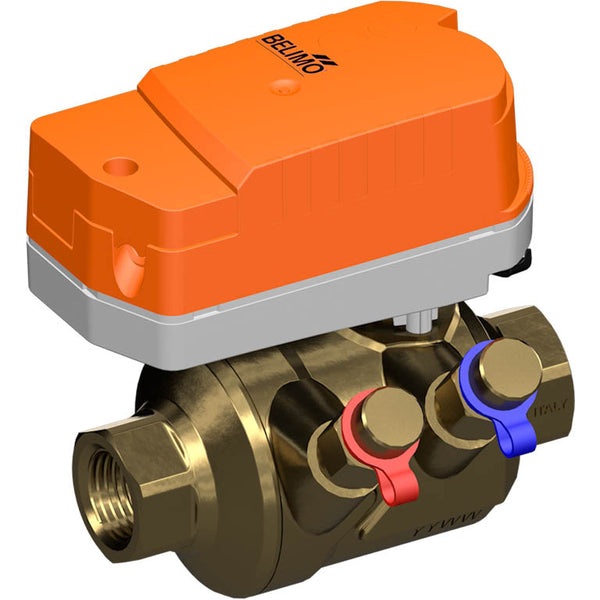

Elektrisches PI-Zonenventil Rp3/4'' Messing EPDM 0,98m3/h 24 V AC/DC 25bar/362psi

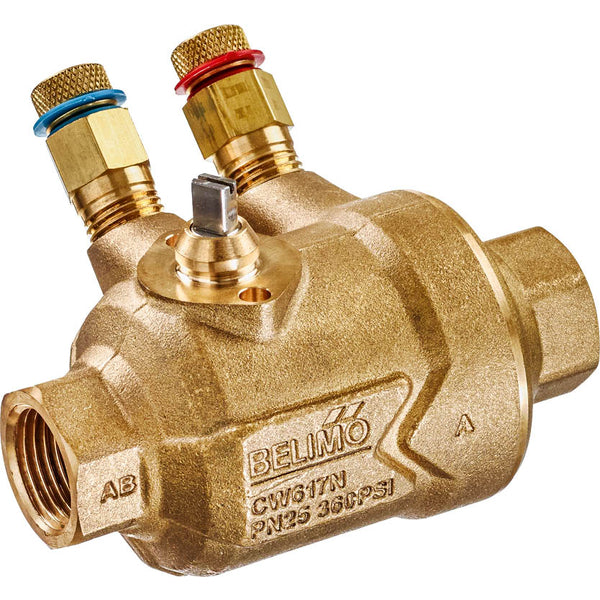

Es handelt sich um ein elektrisch betätigtes 2-Wege-Zonenventil (PIQCV) mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit Innengewinde. Das integrierte Druckregelventil ermöglicht einen konstanten Volumenstrom und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Die Durchflussmenge bleibt bei jeder Öffnungsstellung konstant, auch bei Druckschwankungen und im Teillastbereich, so dass eine gleichmäßige Regelung gewährleistet ist. Eine gleichmäßige Durchflussregelung wird durch die spezielle Konstruktion der Kugel gewährleistet. Dieses Ventil verfügt über zwei Messanschlüsse (P1 und P3), die die Bestimmung des gesamten Druckabfalls über das Ventil ermöglichen. Die Differenzdruckmessung optimiert die Pumpeneinstellung, indem sie die Förderhöhe der Pumpe so reduziert, dass der erforderliche Mindestdifferenzdruck (0,16 bar) an der am weitesten entfernten Hydronikstelle aufrechterhalten wird. Dieses Ventil hält einem Druck von bis zu 25 bar (362 psi) stand. Das Ventil kann zwischen 2 und 90 °C (36 bis 194 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,98 m3/h, was einem Cv-Wert von 1,13 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einer 2-10-V-Steuerung konfiguriert und bietet eine Positionsrückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet. Die Installation von Belimo ZoneTight-Antrieben auf diesem Ventil ist einfach - es muss nur eingeklickt werden. Der Antrieb hat die Schutzart IP40. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

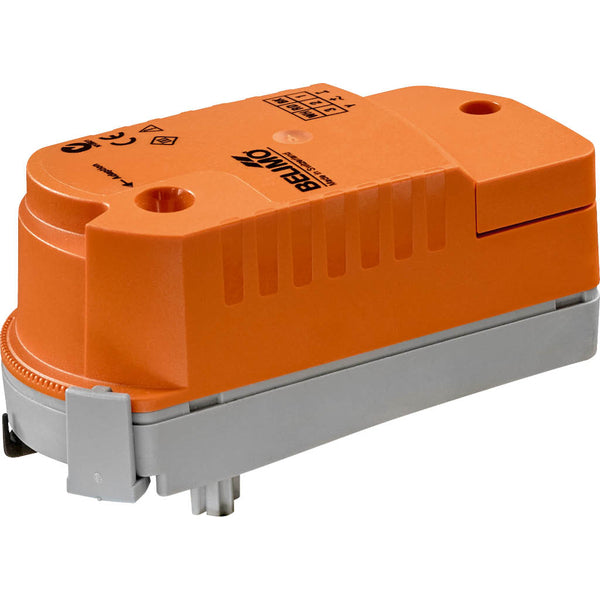

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie ihn herausklicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Antrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Achten Sie nur auf vertikale Bewegungen (Vorsicht!). Die Stifte müssen mit den Flanschbohrungen fluchten. Die Einbaulage kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann mit Hilfe eines Clips in Schritten von 2,5° eingestellt werden. Diese Funktion dient zur Einstellung der maximalen Durchflussmenge des Ventils. Der Antrieb kann mit einem Standard-Steuersignal von 0-10 V angesteuert werden und fährt die vom Steuersignal vorgegebene Position an. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme ca. 25 Sekunden lang vorgeladen werden, um die Kondensatoren auf das erforderliche Spannungsniveau zu bringen.

Profis

• Sehr einfache Installation von Belimo ZoneTight Antrieben, einfach anklicken und fertig
• Keine zeitaufwändige manuelle Einstellung des Hydroniksystems mehr nötig
• Wassermenge ist auch bei schwankendem Druck und Teillastbetrieb gewährleistet
• Der gewünschte Vmax-Wert kann mit dem zugehörigen Clip einfach und schnell am Antrieb eingestellt werden
• Das Ventil verfügt über zwei zusätzliche Messanschlüsse für die Differenzdruckmessung

Serie:

Das PIQCV von Belimo ist eine PI-Zonenventilserie, die für Anwendungen mit 2-Wege-Innengewinde geeignet ist. Er ist für geschlossene Kalt- und Warmwassersysteme konzipiert. Diese Baureihe wird hauptsächlich für die modulierende Regelung von Klima- und Heizungsanlagen auf der Wasserseite eingesetzt. Die PIQCV-Serie von Belimo ist bekannt für ihre Schnappmontage, die eine effiziente Installation und Bedienung ermöglicht. Diese Serie bietet zuverlässige Leistung und Langlebigkeit und verbessert die Systemsteuerung und das Benutzererlebnis.
