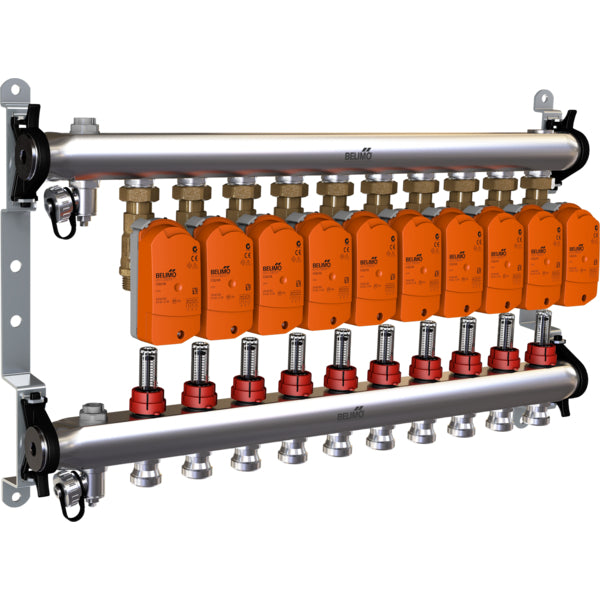

Belimo Verteiler 10 X Zonenventile 24VAC/DC 75s MP-Bus 1Nm IP40 Klemme EM-ECQ-10F/CQ24A-MPL-T

Es handelt sich um ein elektrisch betätigtes Verteiler-Zonenventil mit Messinggehäuse. Dieses Ventil hält einem Druck von bis zu 6 bar (87 psi) stand. Das Ventil kann zwischen 2 bis 70 °C (36 bis 158 °F) betrieben werden. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb ist mit einer MP-Bus-Steuerung ausgestattet, die eine nahtlose Integration und effiziente Verwaltung der angeschlossenen Geräte im System ermöglicht und zuverlässige Steuerungs- und Kommunikationsfunktionen gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. In einem Verteilerblock gibt es 10 Ventile. Der Antrieb hat die Schutzart IP40.

Serie:

Die Belimo EM-ECQ-F Serie ist ein effizienter Energieverteiler für geschlossene Kalt- und Warmwassersysteme. Der Stellantrieb mit Schnappmontage gewährleistet eine einfache Installation, während die variable Durchflusseinstellung eine präzise Steuerung ermöglicht. Der Betriebsdruck von 6 bar gewährleistet eine zuverlässige Leistung. Entdecken Sie die Vielseitigkeit und Zuverlässigkeit der Belimo-Zonenventile, die das Zonenmanagement optimieren und die Systemeffizienz steigern.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie ihn herausklicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Antrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Achten Sie nur auf vertikale Bewegungen (Vorsicht!). Die Stifte müssen mit den Flanschbohrungen fluchten. Die Einbaulage kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann mit Hilfe eines Clips in Schritten von 2,5° eingestellt werden. Diese Funktion dient zur Einstellung der maximalen Durchflussmenge des Ventils. Der Antrieb erhält sein digitales Steuersignal vom übergeordneten Regler über den MP-Bus und fährt in die definierte Position. Der MP-Anschluss dient als Kommunikationsschnittstelle und bietet keine analoge Messspannung.
