Filter-Regler G1/4'' 1000l/min 0.2-4.0bar/3-58psi Futura 0

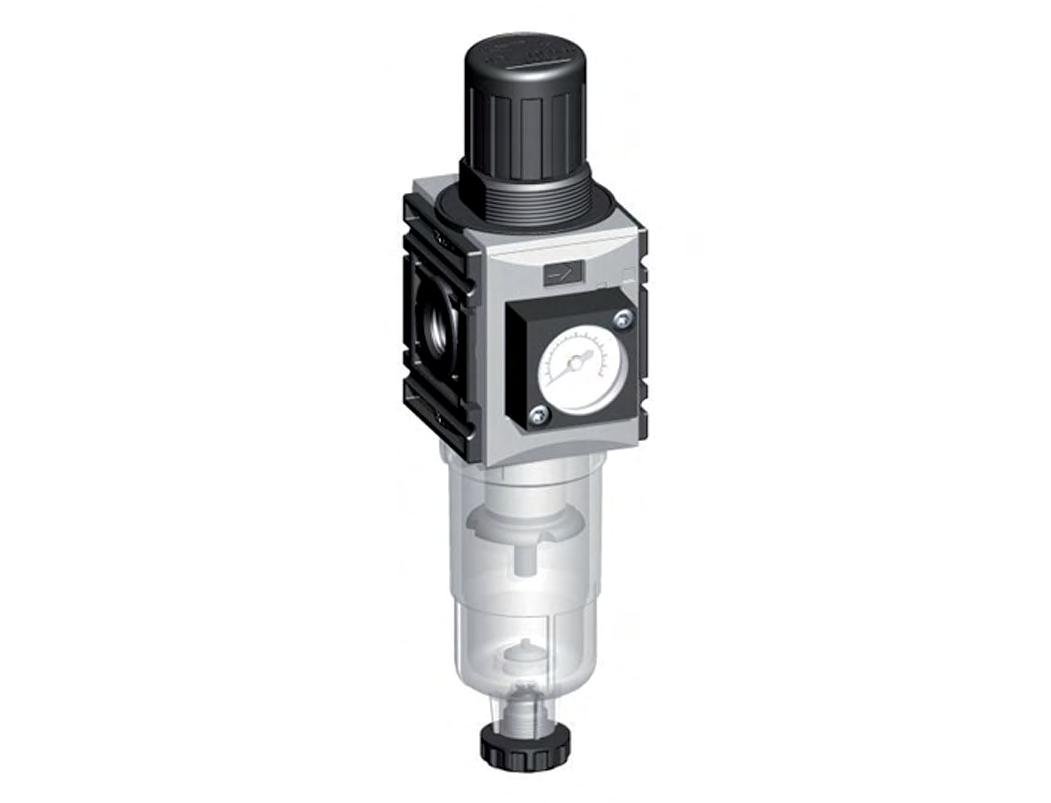

Dieser hochwertige pneumatische G 1/4-Zoll-Filterregler (FR) entfernt Feuchtigkeit und Verunreinigungen über 5 Mikrometer und reguliert den Ausgangsdruck zwischen 0,2 und 4,0 bar (3 bis 58 psi). Der Regler ist selbstentlastend. Enthält ein kompaktes Manometer. Die maximale Durchflussmenge beträgt 1000 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Das automatische Ablassventil öffnet und schließt sich automatisch, je nach Rückstandsniveau. Geeignet für einen maximalen Eingang von 12,0 bar (174 psi) und Temperaturen zwischen -10 und 50 °C (14 und 122 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €76,62
- Regulärer Preis
- €64,39
Beschreibung

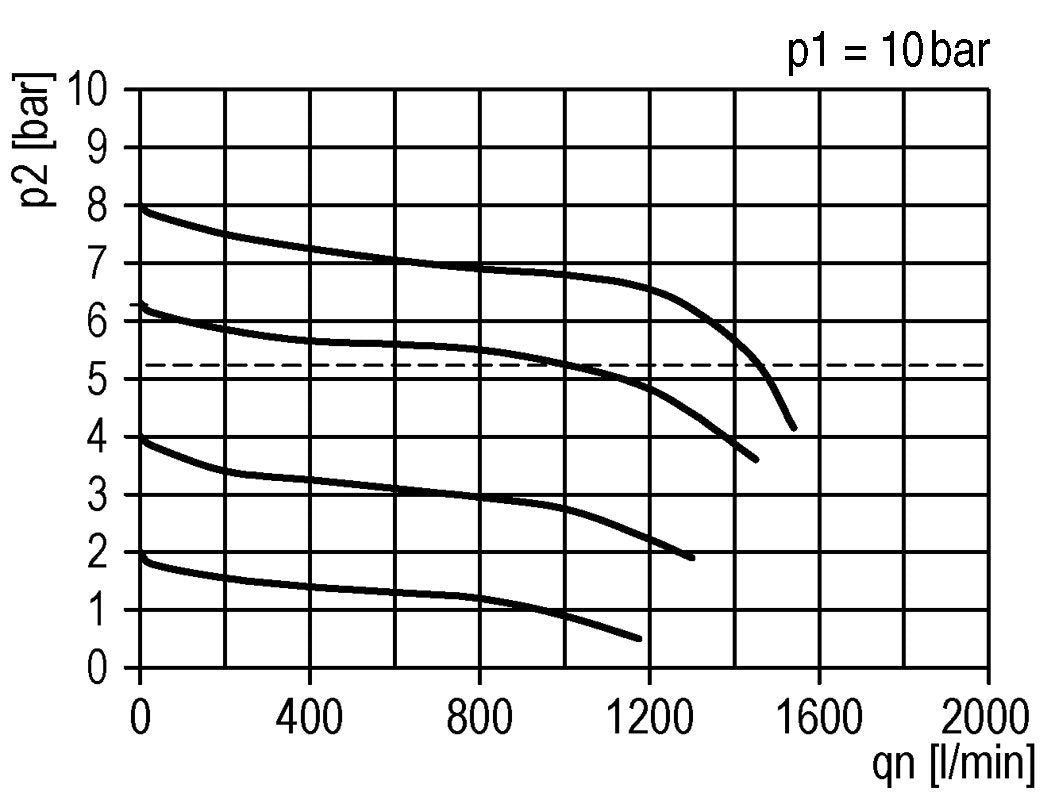

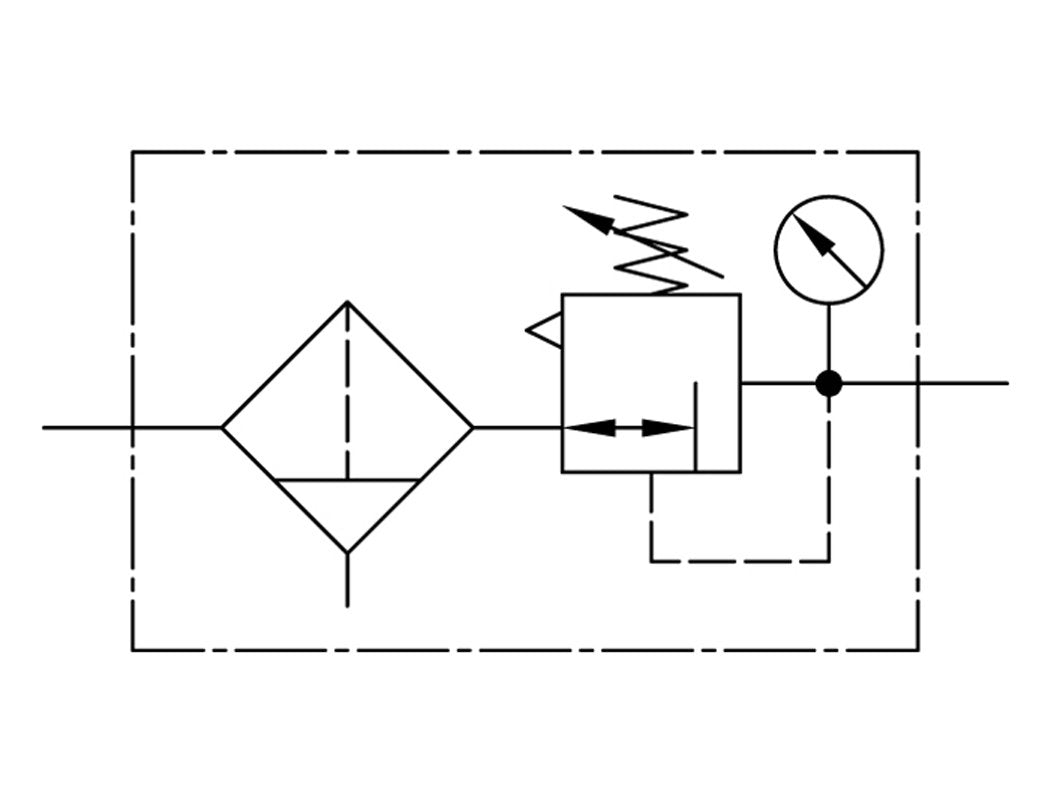

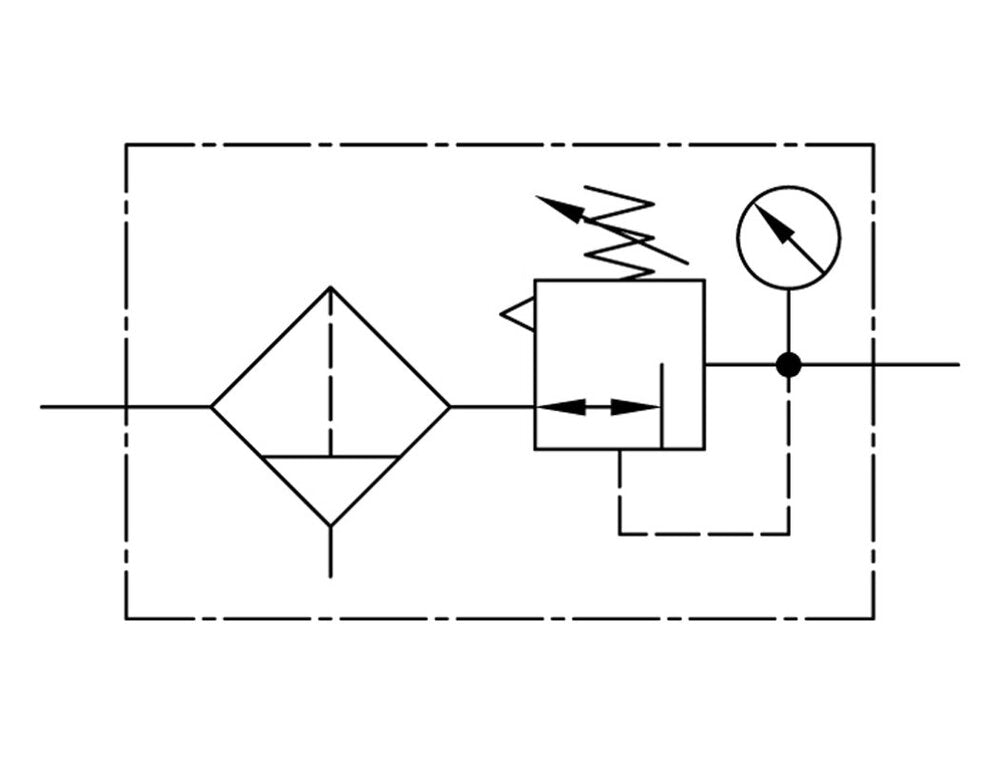

Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 5 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,2 und 4,0 bar (3 bis 58 psi) eingestellt werden. Dieses Modell hat G 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 1000 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 12,0 bar (174 psi) und der Temperaturbereich liegt zwischen -10 und 50 °C (14 und 122 °F). Er verfügt über eine Kondensatablassautomatik mit einer Ablasskapazität von 16 cm3. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus PA 66 und der Filter hat einen Behälter aus Metall.
Die Montagewinkel müssen separat bestellt werden.
