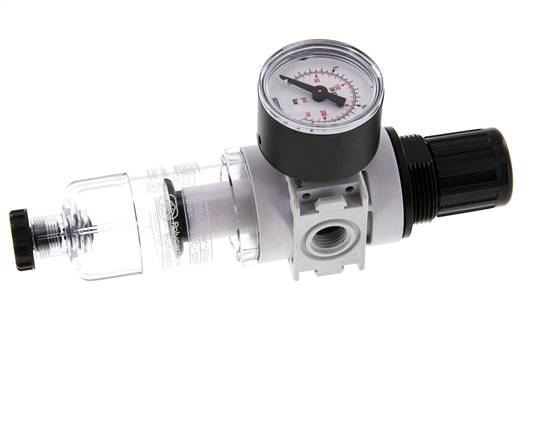

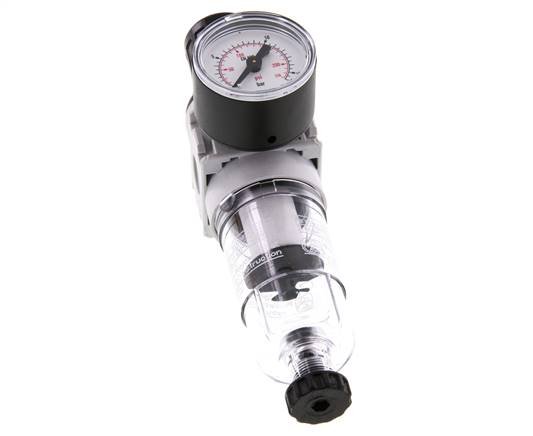

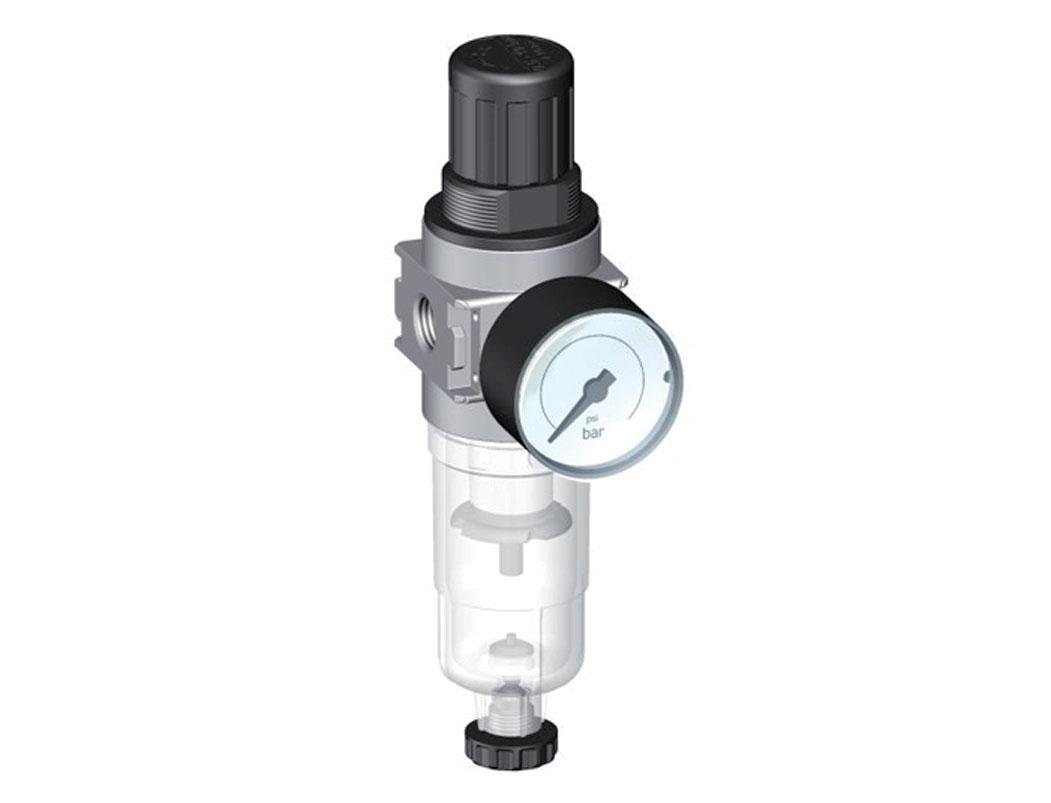

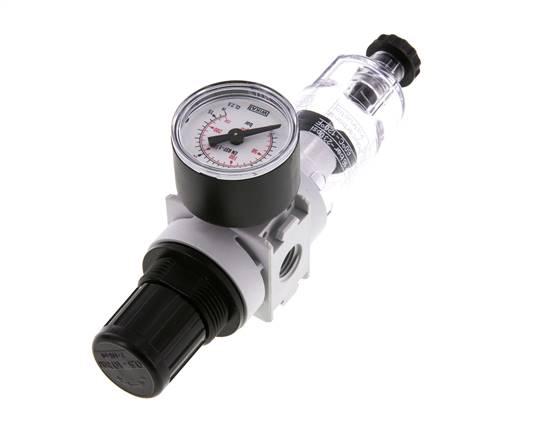

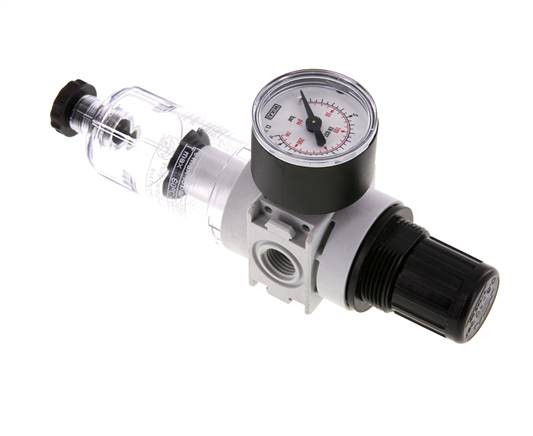

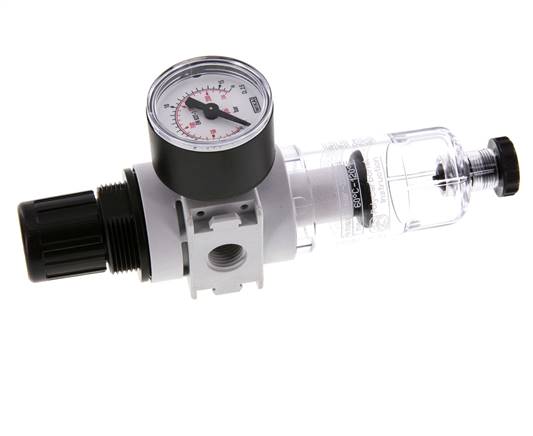

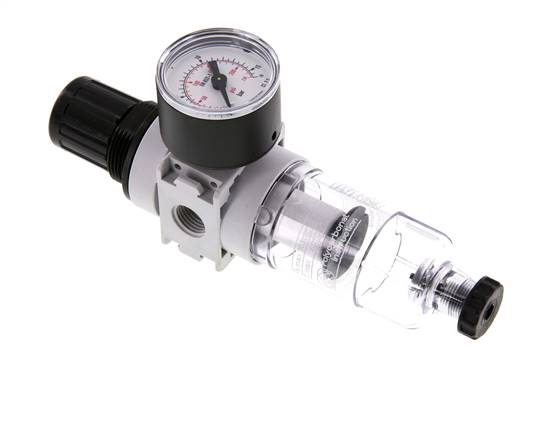

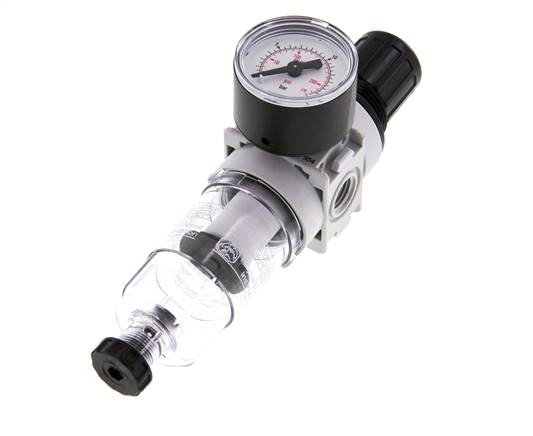

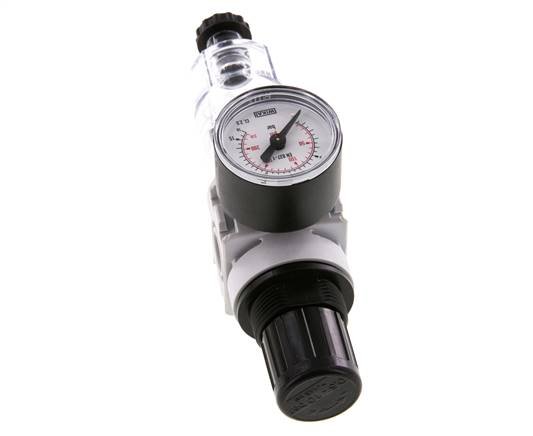

Filter-Regler G1/4'' 700l/min 0,2-6,0bar/3-87psi 40 mm Manometer Multifix 0

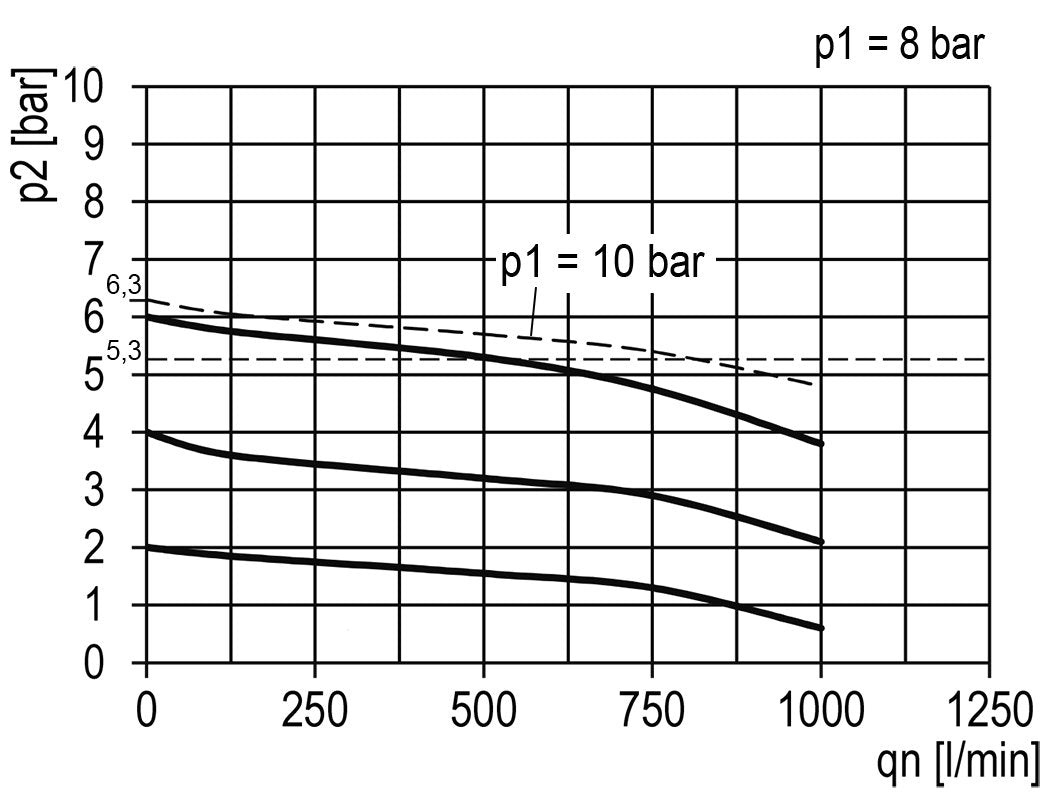

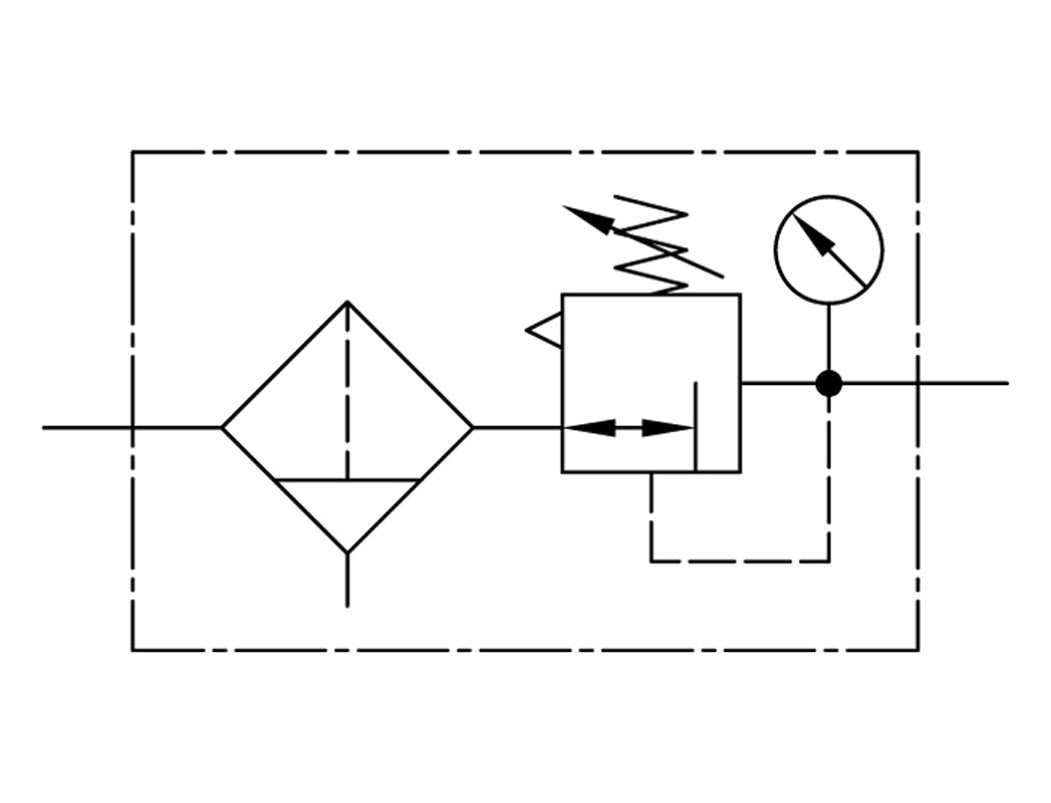

Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 5 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,2 und 6,0 bar (3 bis 87 psi) eingestellt werden. Dieses Modell hat G 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 700 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.

Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen 32 und 50 °C (122 °F). Er verfügt über einen halbautomatischen Kondensatablass mit einer Ablasskapazität von 16 ^cm3. Halbautomatisch bedeutet, dass es sich entleert, sobald die Luftleitung drucklos ist, es kann aber auch manuell entleert werden. Das Gehäusematerial besteht aus PA 66 und der Filter hat einen Behälter aus Kunststoff.

Die Montagewinkel müssen separat bestellt werden.
