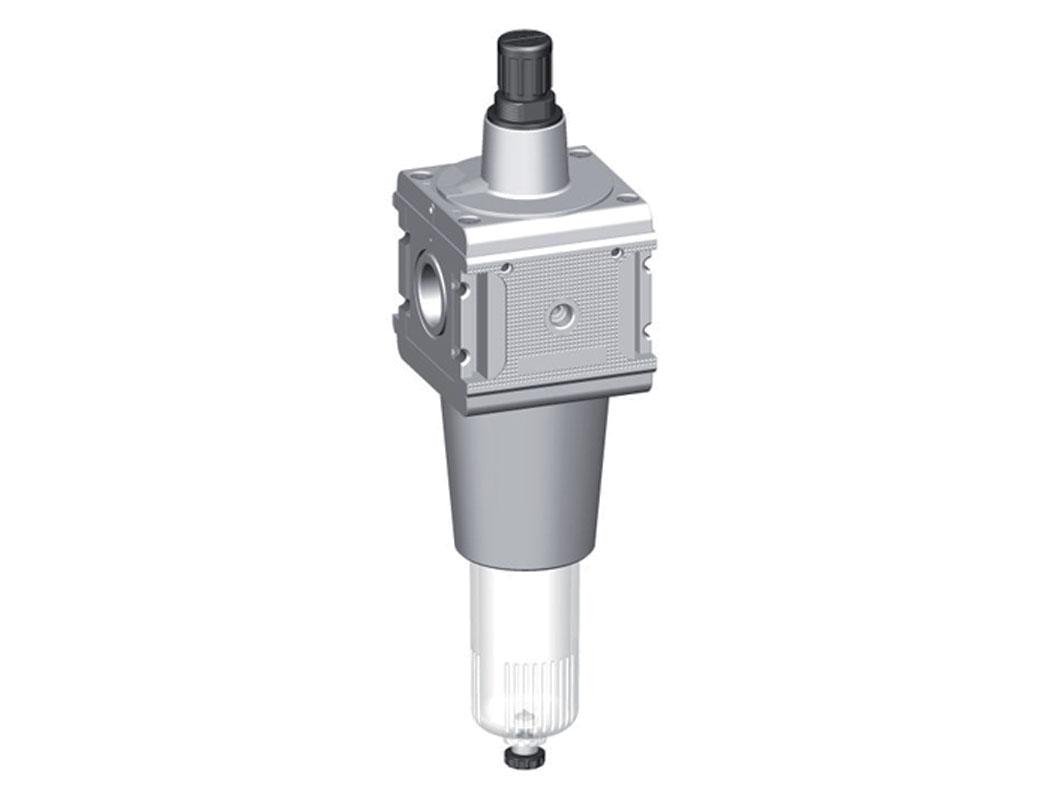

Filter-Regler G3/4'' 15000l/min 0,1-3,0bar/1-44psi Multifix 5
Dieser hochwertige pneumatische G 3/4-Zoll-Filterregler (FR) entfernt Feuchtigkeit und Verunreinigungen über 40 Mikrometer und reguliert den Ausgangsdruck zwischen 0,1 und 3,0 bar (1 bis 44 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 15000 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Das halbautomatische Ablassventil öffnet sich jedes Mal, wenn die Druckluft abgeschaltet wird. Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken.
- Regulärer Preis
- €196,34
- Regulärer Preis
- €164,99
Beschreibung

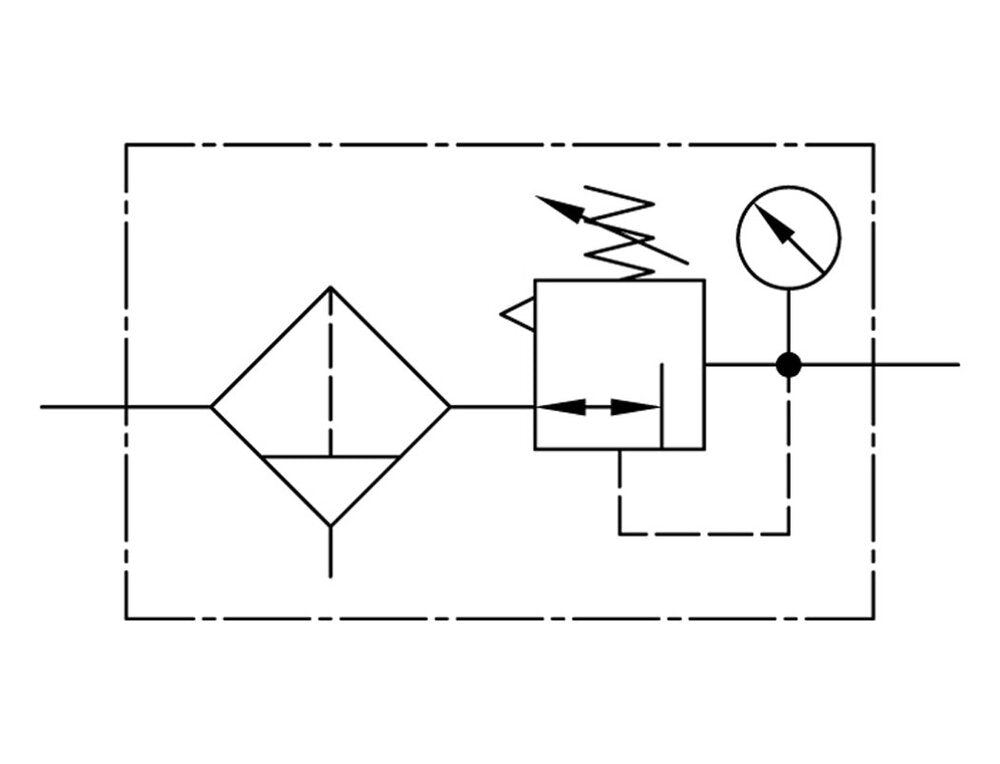

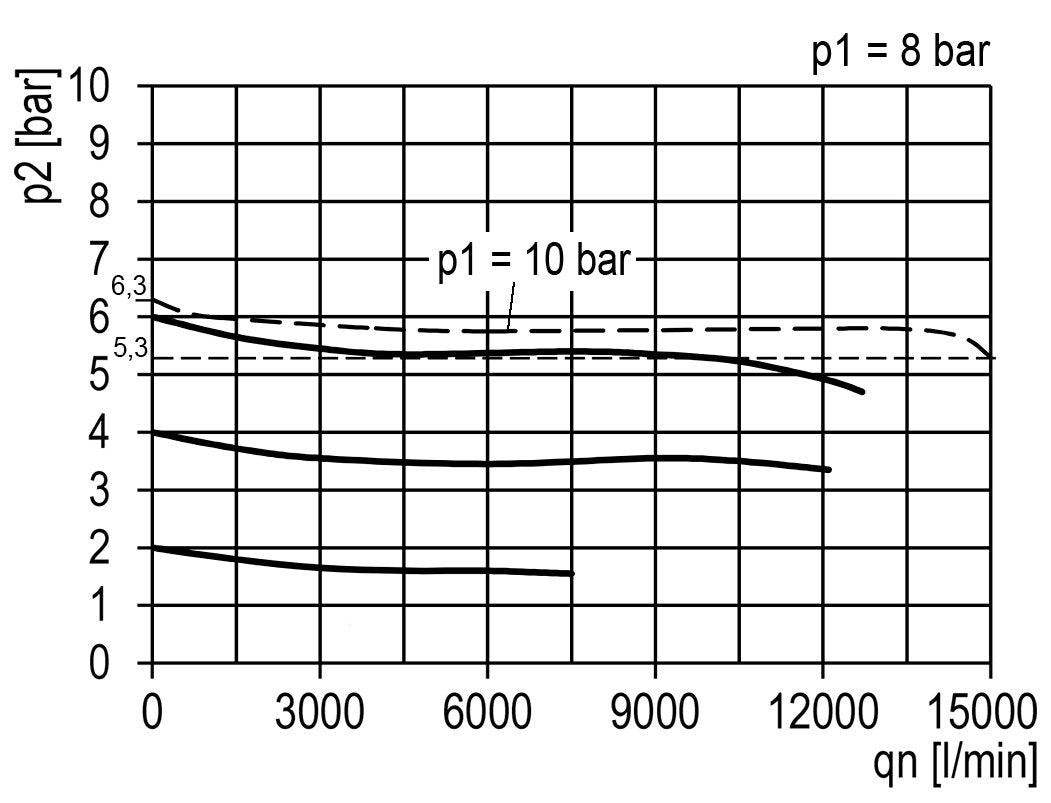

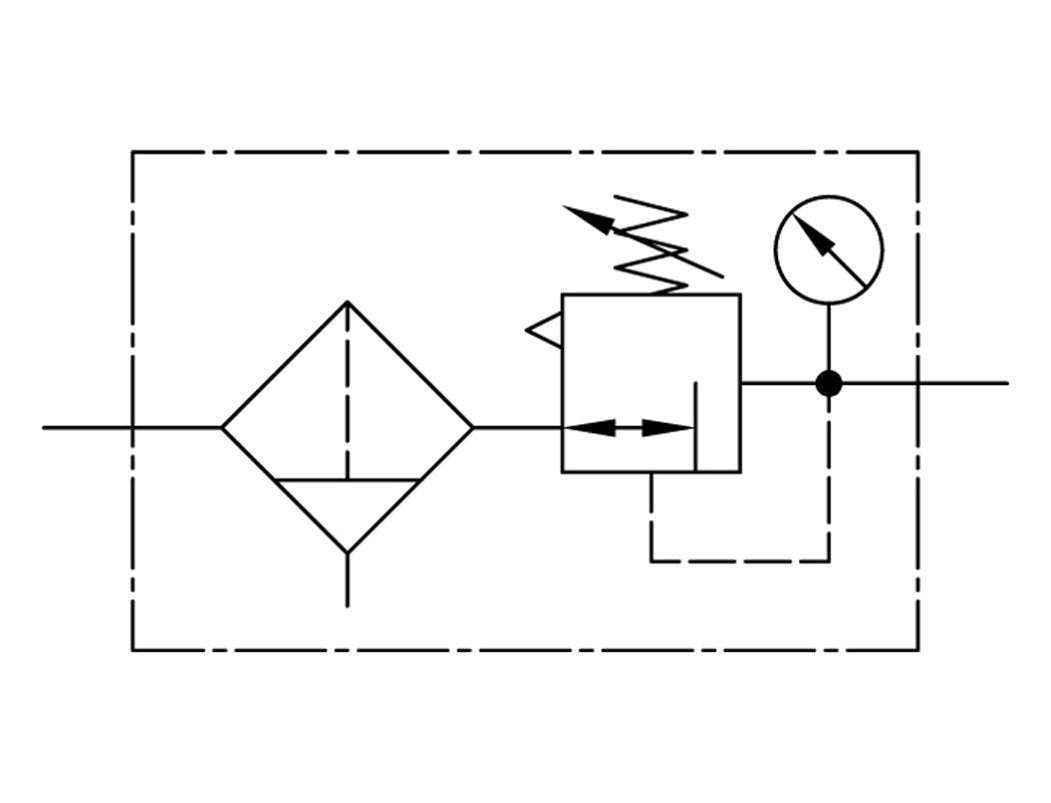

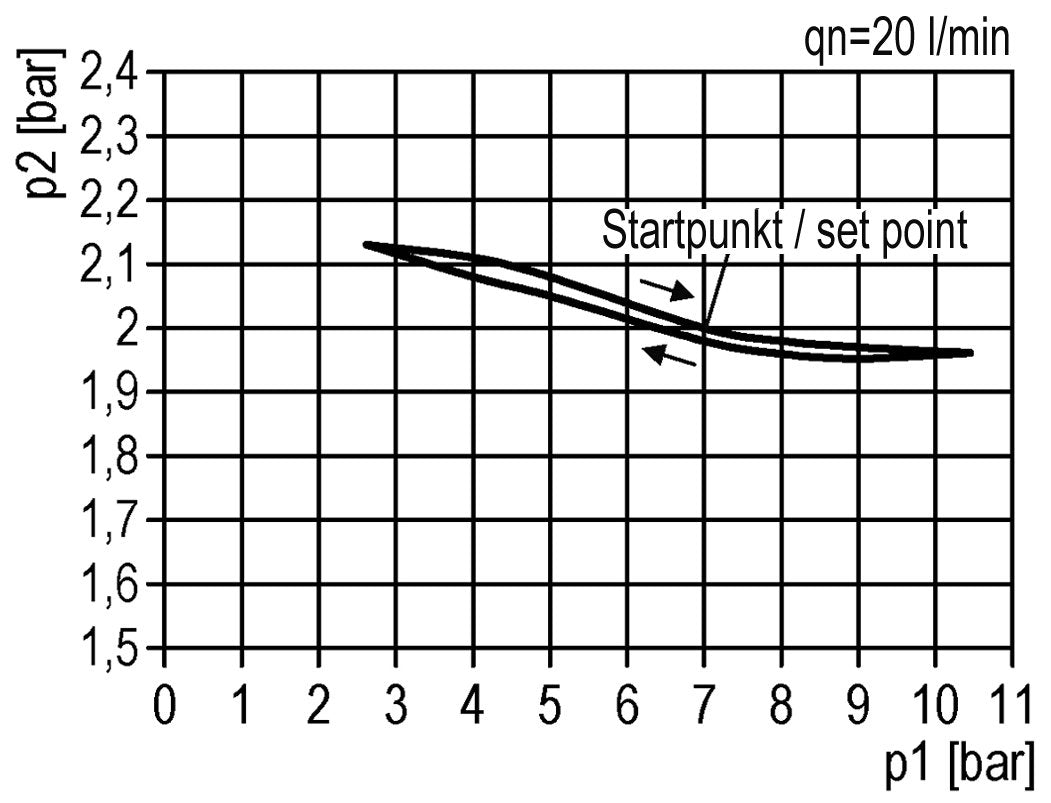

Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 40 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,1 und 3,0 bar (1 bis 44 psi) eingestellt werden. Dieses Modell hat G 3/4-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 15000 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Sie kann nach der Einstellung verriegelt werden, indem man das Handrad wieder hineindrückt.
Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Er verfügt über einen halbautomatischen Kondensatablass mit einer Ablasskapazität von 125 cm3. Halbautomatisch bedeutet, dass es sich entleert, sobald die Luftleitung drucklos ist, es kann aber auch manuell entleert werden. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus Zinkdruckguss und der Filter hat einen Behälter aus Polycarbonat (PC).
Die Montagewinkel müssen separat bestellt werden.
