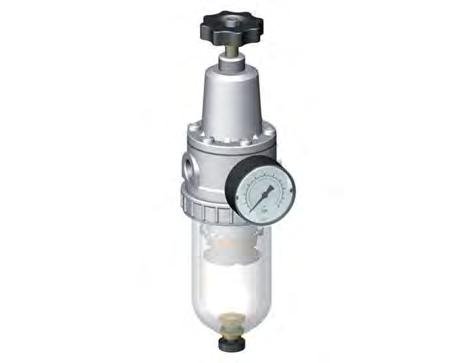

Filter-Regler G3/8'' 1500l/min 0,5-16,0bar/7-232psi Schutzkäfig Standard 2
Dieser hochwertige pneumatische G 3/8-Zoll-Filterregler (FR) entfernt Feuchtigkeit und Verunreinigungen über 40 Mikrometer und reguliert den Ausgangsdruck zwischen 0,5 und 16,0 bar (7 bis 232 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 1500 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Das halbautomatische Ablassventil öffnet sich jedes Mal, wenn die Druckluft abgeschaltet wird. Geeignet für einen maximalen Eingang von 10,0 bar (145 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €99,95
- Regulärer Preis
- €83,99
Beschreibung

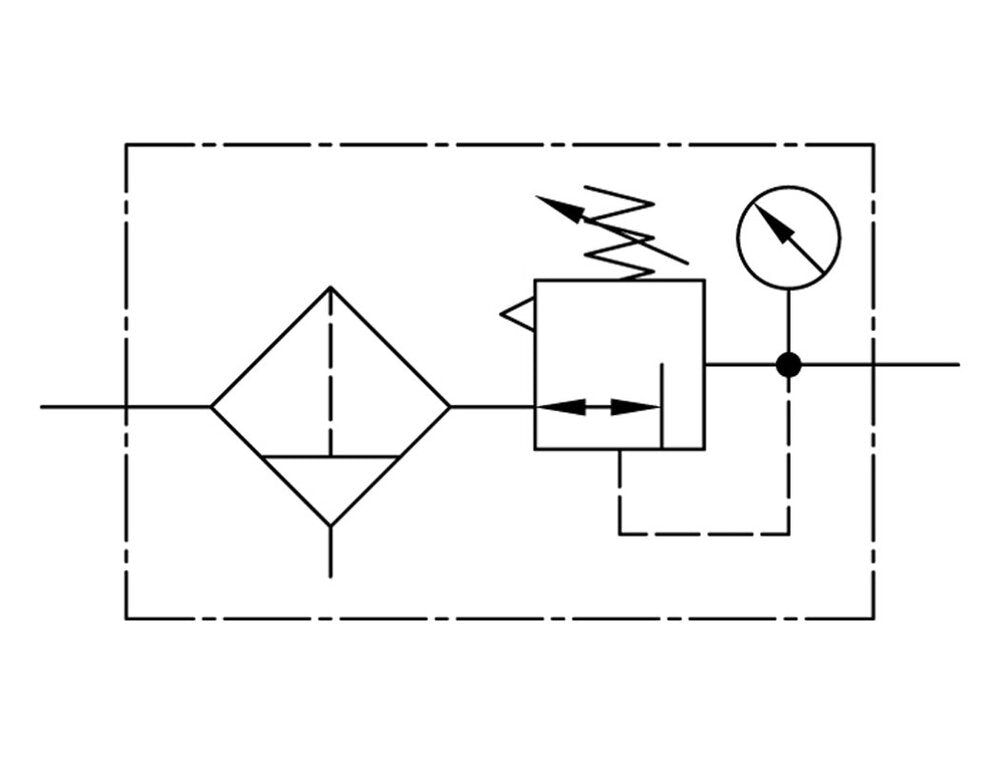

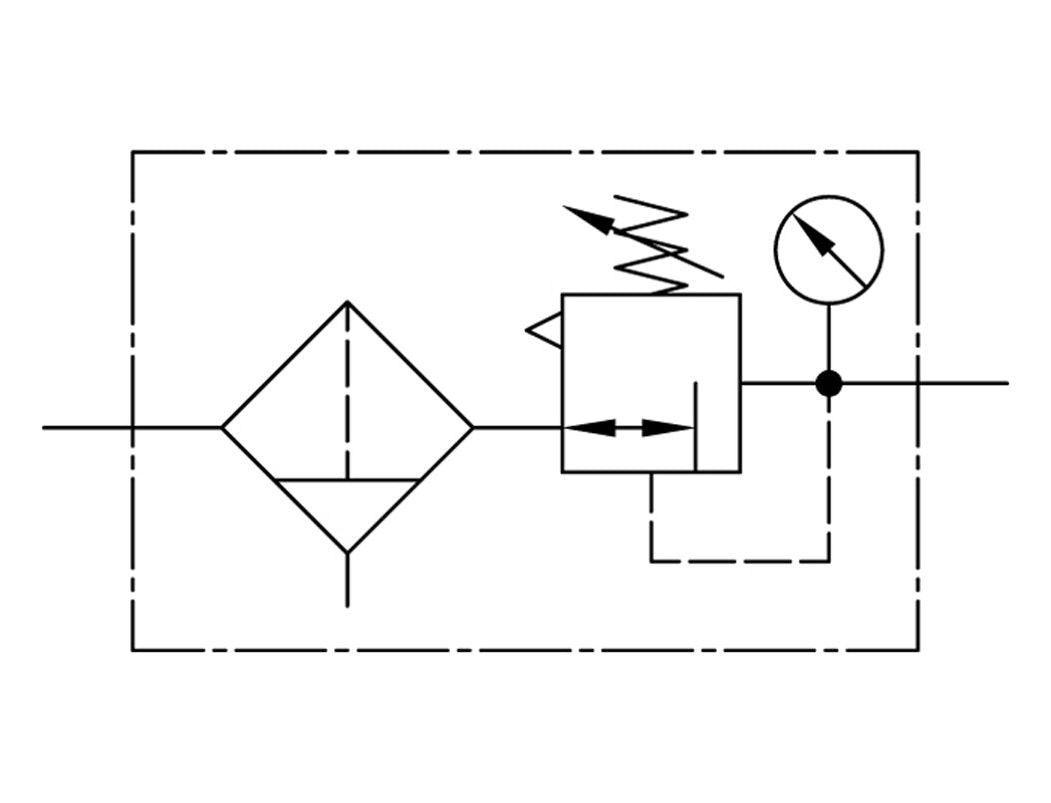

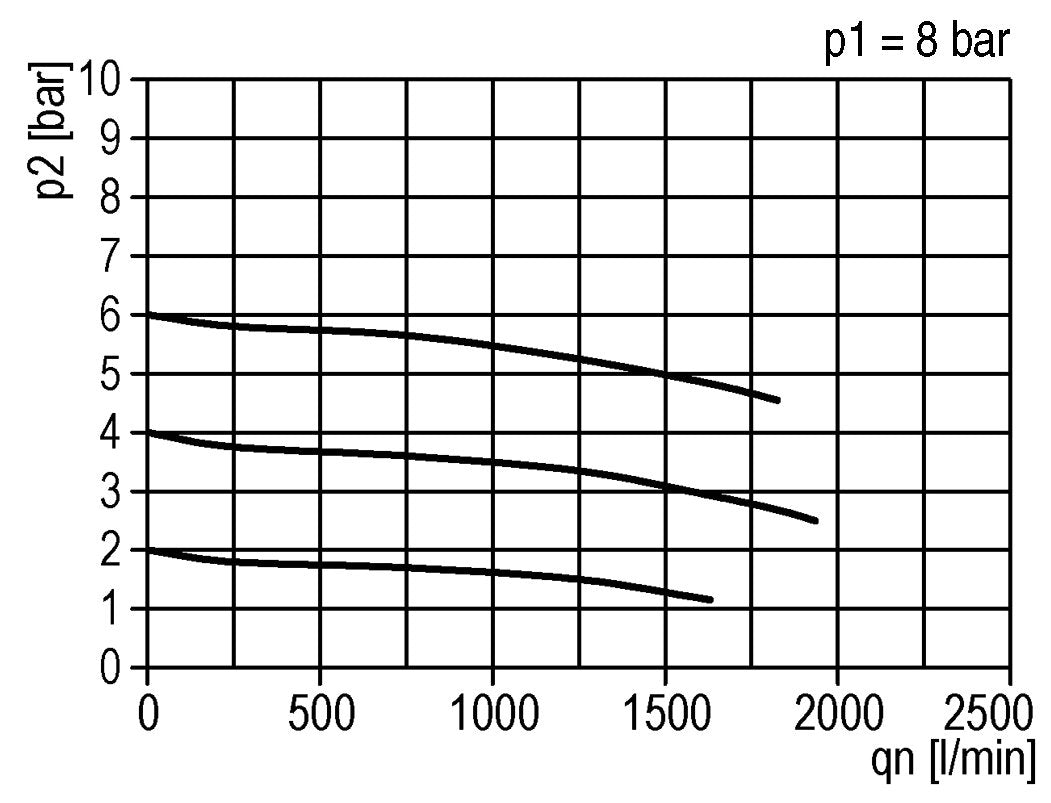

Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 40 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 16,0 bar (7 bis 232 psi) eingestellt werden. Dieses Modell hat G 3/8-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 1500 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 10,0 bar (145 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Er verfügt über einen halbautomatischen Kondensatablass mit einer Ablasskapazität von 50 cm3. Halbautomatisch bedeutet, dass es sich entleert, sobald die Luftleitung drucklos ist, es kann aber auch manuell entleert werden. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus Zinkdruckguss und der Filter hat einen Behälter aus Polycarbonat (PC). Die Schale hat einen Schutzkäfig.
Die Montagewinkel müssen separat bestellt werden.
