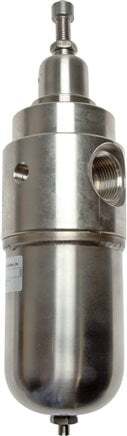

Filter-Regulator1/4'' 800l/min 1.5-15.0bar/22-218psi
Dieser hochwertige pneumatische Filterregler (FR) mit 1/4 Zoll NPT entfernt Feuchtigkeit und Verunreinigungen über 50 Mikrometer und regelt den Ausgangsdruck zwischen 1,5 und 15,0 bar (22 und 218 psi). Der Regler ist selbstentlastend. Die maximale Durchflussrate beträgt 800 l/min (verwenden Sie immer das Durchflussdiagramm für die richtige Dimensionierung). Der Kondensatablauf ist manuell und erfordert eine manuelle Entleerung des Kondensats. Geeignet für einen maximalen Eingangsdruck von 30,0 bar (435 psi) und Temperaturen zwischen -20 und 80 °C (-4 und 176 °F).
- Regulärer Preis
- €633.07
- Regulärer Preis
- €531.99
Beschreibung
Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel größer als 50 Mikrometer. Der Druckregler passt den Druck kontinuierlich auf ein stabiles Niveau an, auch wenn der Eingangsdruck variiert. Der Pegel kann zwischen 1,5 und 15,0 bar (22 und 218 psi) eingestellt werden. Dieses Modell hat 1/4 Zoll NPT-Anschlüsse. Die maximale Durchflussrate beträgt 800 l/min. Beachten Sie, dass die maximale Durchflussrate allein nicht ausreicht, um eine ordnungsgemäße Dimensionierung zu gewährleisten. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt den Durchfluss für einen festgelegten Eingangsdruck mit mehreren Ausgangsdrücken. Für jeden Ausgangsdruck kann gesehen werden, wie sich der Druck mit zunehmendem Durchfluss ändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck, nicht den Durchfluss, regelt. Der Ausgangsdruck kann durch Hochziehen des Handrads und Drehen eingestellt werden.
Der maximale Eingangsdruck beträgt 30,0 bar (435 psi) und der Temperaturbereich liegt zwischen -20 und 80 °C (-4 und 176 °F). Er hat eine manuelle Kondensatablauf. Auf der Auslassseite befindet sich ein eingebautes Druckentlastungsventil, wenn der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus Edelstahl und der Filter hat eine Schüssel aus 1.4401.
Montagebügel müssen separat bestellt werden.
