FRL G1/2'' 3400l/min 0,5-16,0bar/7-232psi Combo 2
Hinweis: Dieses Produkt ist abgekündigt

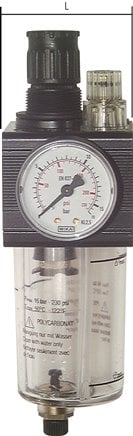

Diese pneumatische G 1/2 Zoll FRL-Einheit (Filter Regulator Lubricator) wird verwendet, um Verunreinigungen größer als 40 Mikrometer herauszufiltern und den Ausgangsdruck zwischen 0,5 und 16,0 bar (7 bis 232 psi) zu regulieren und die Luft mit Öl zu schmieren. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 3400 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen 0 und 50 °C (32 und 122 °F). Der Mindestdurchfluss für den Öltropfen beträgt l/min. Die Ölkapazität beträgt 150 cm3. Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieser Filter-Regler-Schmierer (FRL) vereint drei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 40 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 16,0 bar (7 bis 232 psi) eingestellt werden. Der Öler führt der pneumatischen Luft Öl zu, um die innere Reibung der pneumatischen Komponenten zu verringern. Die meisten modernen pneumatischen Geräte müssen nicht geschmiert werden; ein Öler sollte nur verwendet werden, wenn nachgeschaltete Geräte dies erfordern. Als Schmieröl wird das Turbinenöl ISO-VG32 empfohlen. Dieses Modell hat G 1/2-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 3400 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen 0 und 50 °C (32 und 122 °F). Er verfügt über einen automatischen Kondensatablass (externes Ablassventil) mit einer Ablasskapazität von 75 cm3. Der Öler benötigt eine minimale Durchflussmenge von l/min und kann 150 cm3 Öl aufnehmen. Das Gehäusematerial ist aus Zinkdruckguss und die Filter- und Schmierstoffbehälter sind aus Polycarbonat (PC) gefertigt.
Die Montagewinkel müssen separat bestellt werden.
