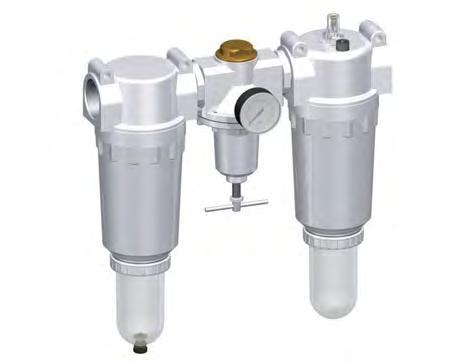

FRL 3-Teilig G2'' 18500l/min 0.5-10.0bar/7-145psi Halbautomatischer Schutzkäfig aus Polycarbonat Standard 8
Diese pneumatische FRL-Einheit (Filter Regulator Lubricator) G 2 Zoll wird verwendet, um Verunreinigungen größer als 60 Mikrometer herauszufiltern und den Ausgangsdruck zwischen 0,5 und 10,0 bar (7 bis 145 psi) zu regulieren und die Luft mit Öl zu schmieren. Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 18500 l/min (für die korrekte Dimensionierung stets das Durchflussdiagramm verwenden). Das halbautomatische Ablassventil öffnet sich jedes Mal, wenn die Druckluft abgeschaltet wird. Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Der Mindestdurchfluss für den Öltropfen beträgt 85 l/min. Die Ölkapazität beträgt 1700 cm3. Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €1.745,56
- Regulärer Preis
- €1.466,86
Beschreibung

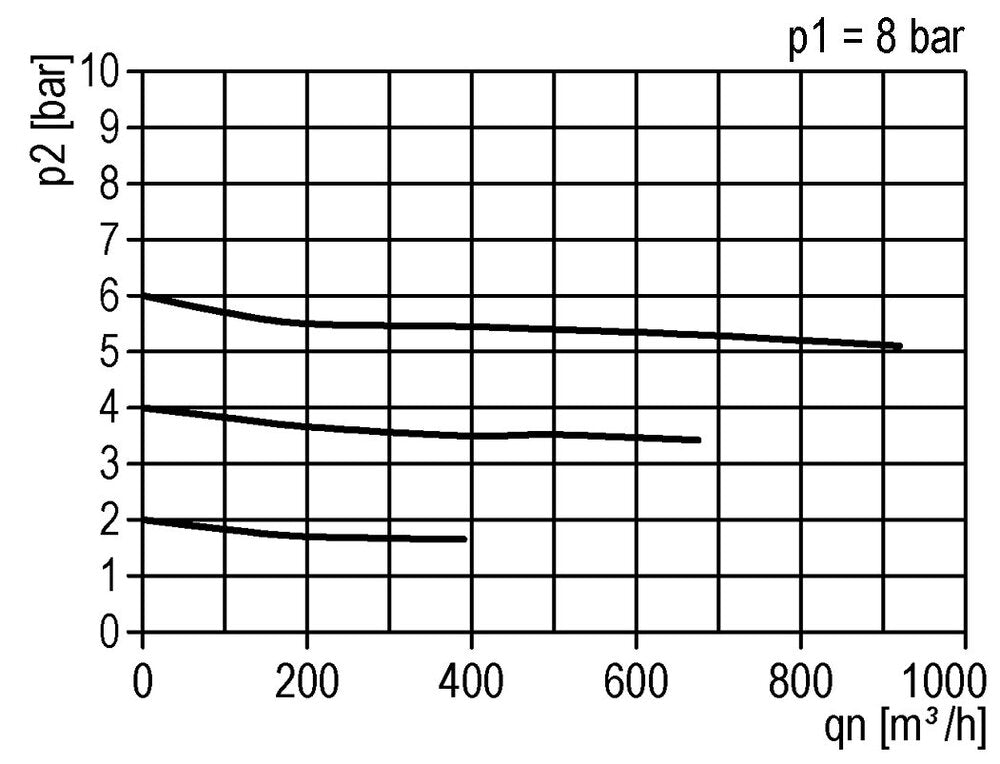

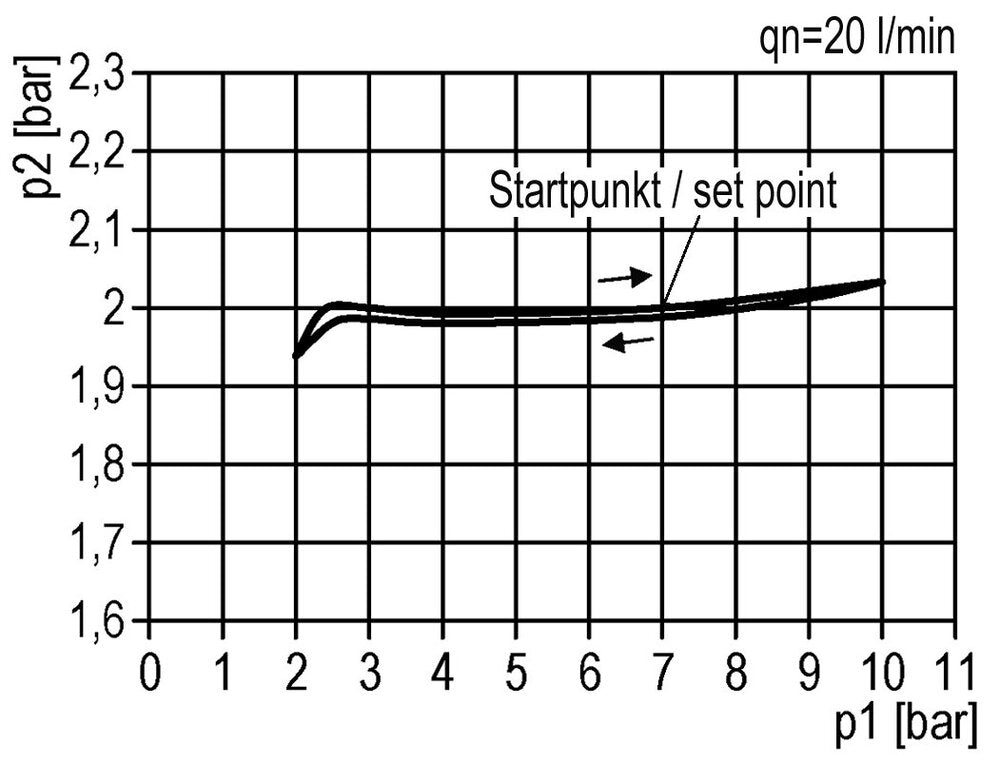

Dieser Filter-Regler-Schmierer (FRL) vereint drei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 60 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 10,0 bar (7 bis 145 psi) eingestellt werden. Der Öler führt der pneumatischen Luft Öl zu, um die innere Reibung der pneumatischen Komponenten zu verringern. Die meisten modernen pneumatischen Geräte müssen nicht geschmiert werden; ein Öler sollte nur verwendet werden, wenn nachgeschaltete Geräte dies erfordern. Das empfohlene Schmieröl ist ISO-VG32-Turbinenöl. Dieses Modell hat G 2-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 18500 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Er verfügt über einen halbautomatischen Kondensatablass mit einer Ablasskapazität von 300 cm3. Halbautomatisch bedeutet, dass es sich entleert, sobald die Luftleitung drucklos ist, es kann aber auch manuell entleert werden. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Der Öler benötigt eine minimale Durchflussmenge von 85 l/min und kann 1700 cm3 Öl aufnehmen. Das Gehäusematerial ist aus Zinkdruckguss und die Filter- und Schmierstoffbehälter sind aus Polycarbonat (PC) gefertigt. Die Schale hat einen Schutzkäfig.
Die Montagewinkel müssen separat bestellt werden.
