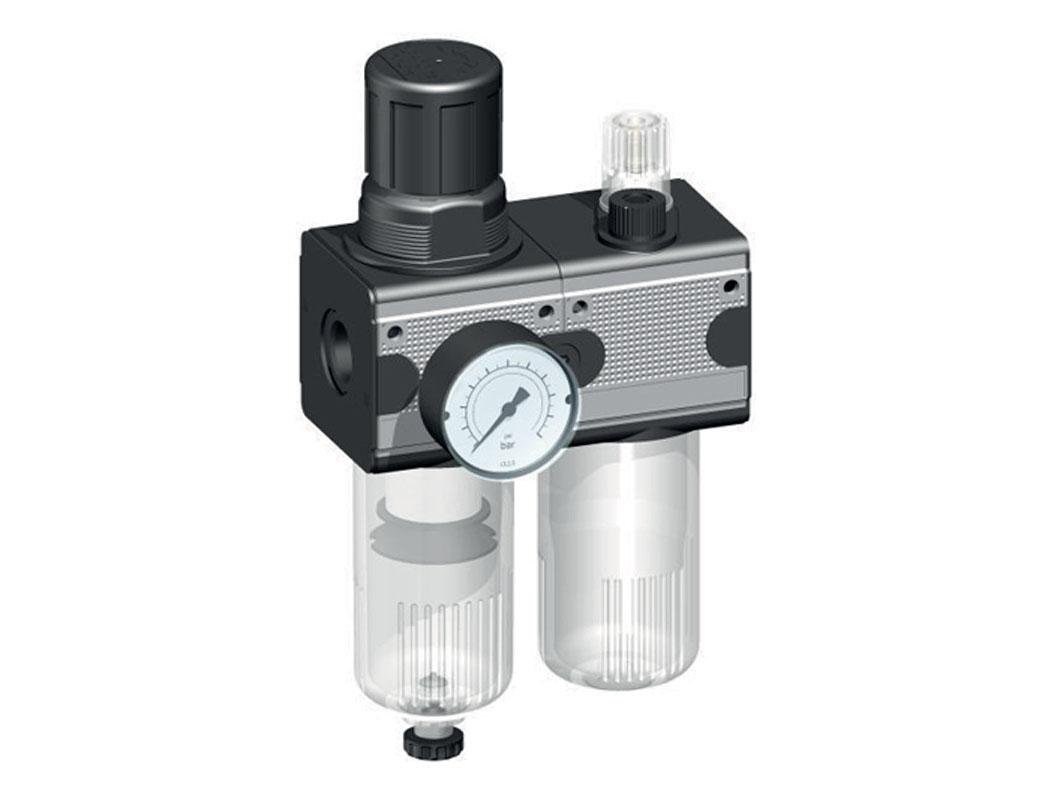

FRL 2-Teilig G3/4'' 5800l/min 0.2-6.0bar/3-87psi Auto Polycarbonat Multifix 2
Diese pneumatische G 3/4 Zoll FRL-Einheit (Filter Regulator Lubricator) wird verwendet, um Verunreinigungen größer als 5 Mikrometer herauszufiltern und den Ausgangsdruck zwischen 0,2 und 6,0 bar (3 bis 87 psi) zu regulieren und die Luft mit Öl zu schmieren. Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 5800 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Das automatische Ablassventil öffnet und schließt sich automatisch, je nach Rückstandsniveau. Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Der Mindestdurchfluss für den Öltropfen beträgt 140 l/min. Die Ölkapazität beträgt 125 cm3. Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken.
- Regulärer Preis
- €177,89
- Regulärer Preis
- €149,49
Beschreibung

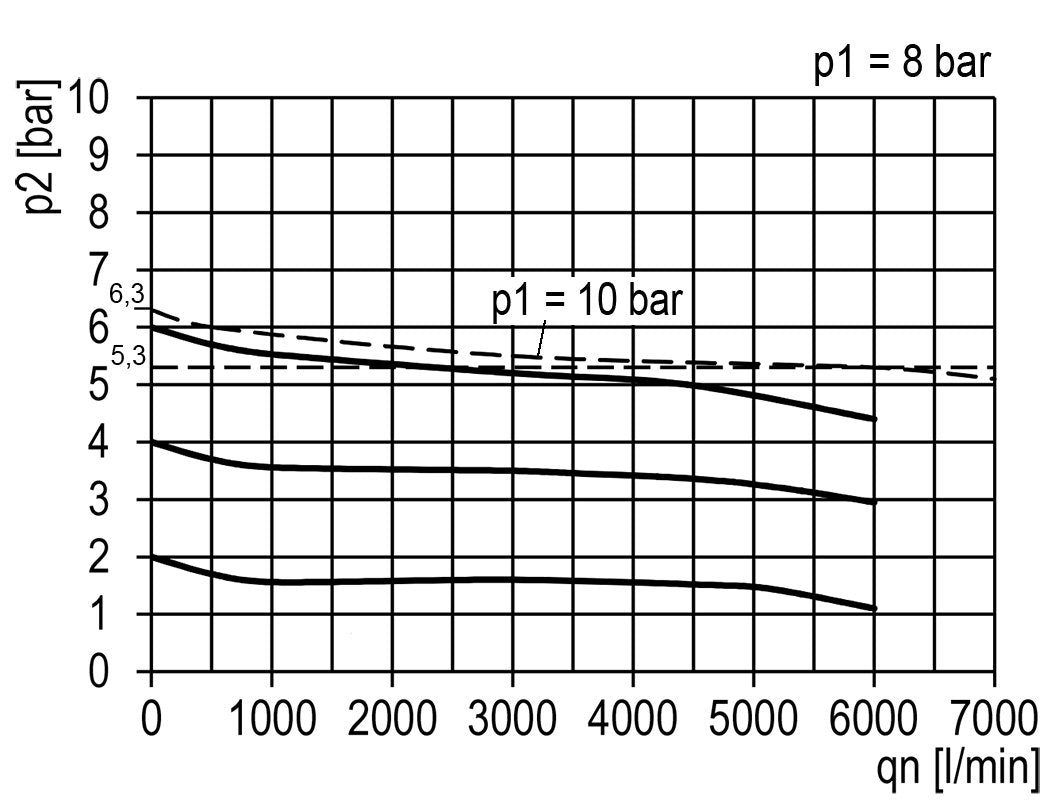

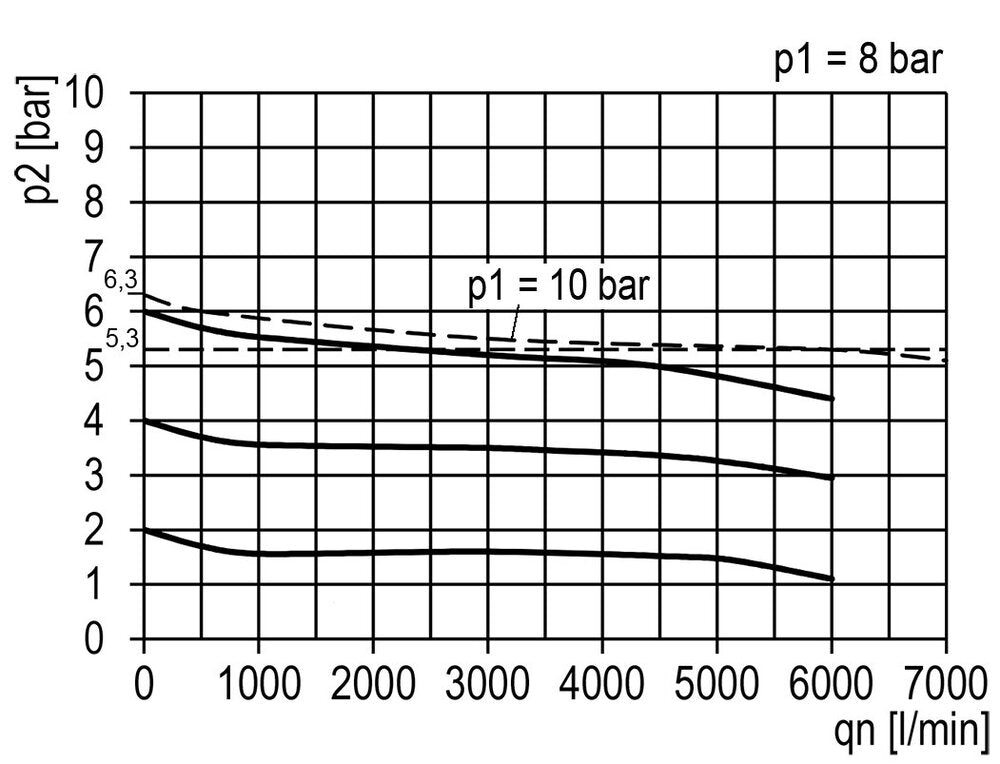

Dieser Filter-Regler-Schmierer (FRL) vereint drei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 5 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,2 und 6,0 bar (3 bis 87 psi) eingestellt werden. Der Öler führt der pneumatischen Luft Öl zu, um die innere Reibung der pneumatischen Komponenten zu verringern. Die meisten modernen pneumatischen Geräte müssen nicht geschmiert werden; ein Öler sollte nur verwendet werden, wenn nachgeschaltete Geräte dies erfordern. Das empfohlene Schmieröl ist ISO-VG32-Turbinenöl. Dieses Modell hat G 3/4-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 5800 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Sie kann nach der Einstellung verriegelt werden, indem man das Handrad wieder hineindrückt.

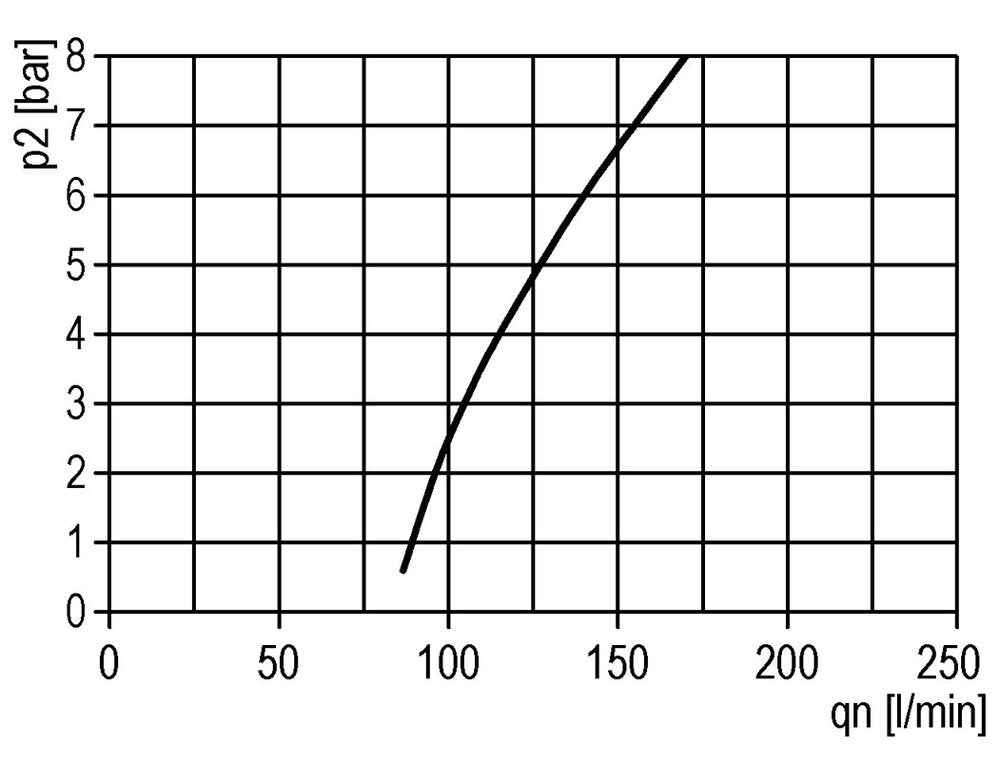

Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Er verfügt über einen automatischen Kondensatablass mit einer Ablasskapazität von 50 cm3. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Der Öler benötigt einen minimalen Durchfluss von 140 l/min und kann 125 cm3 Öl fassen. Das Gehäusematerial ist aus Zinkdruckguss und die Filter- und Schmierstoffbehälter sind aus Polycarbonat (PC) gefertigt.
Die Montagewinkel müssen separat bestellt werden.
