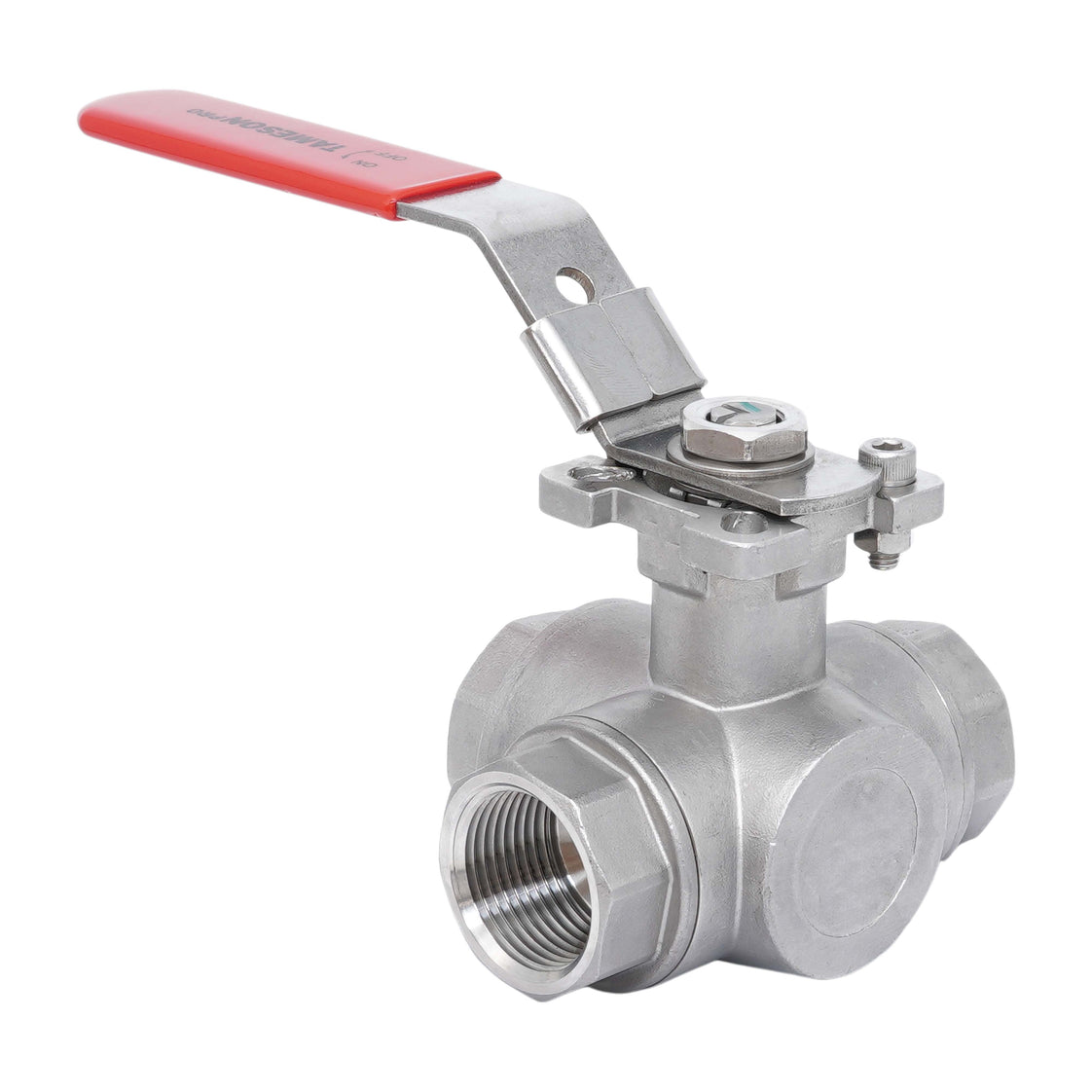

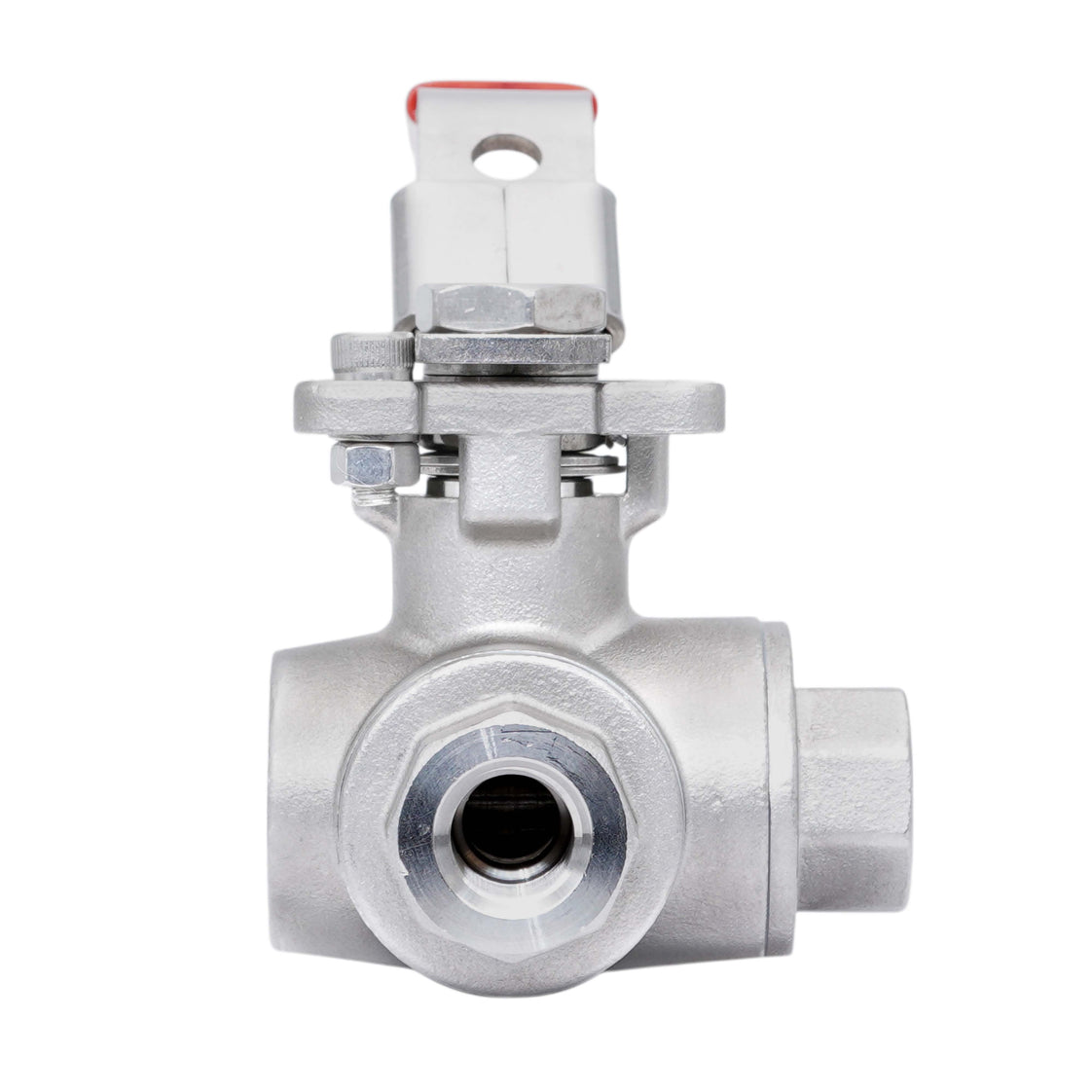

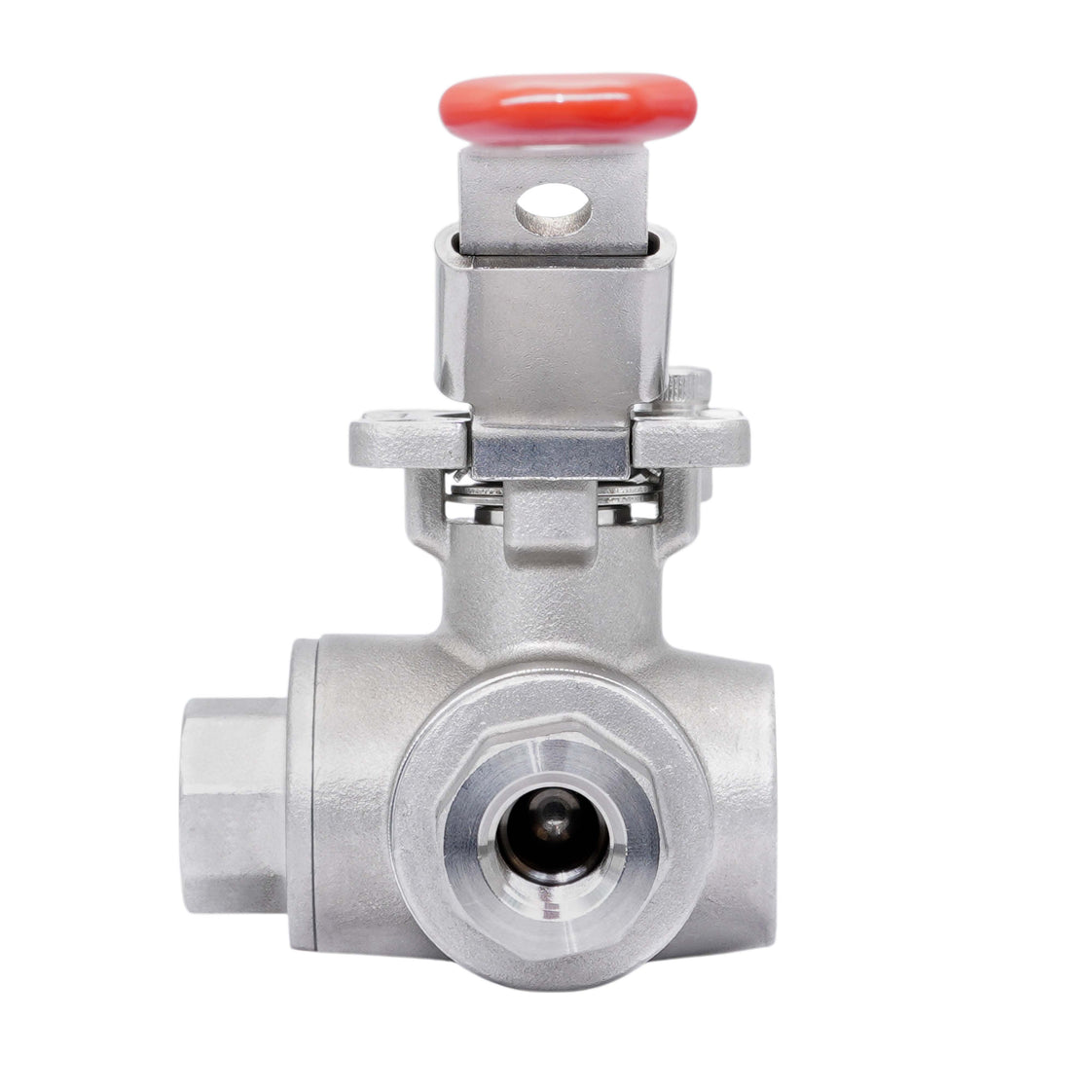

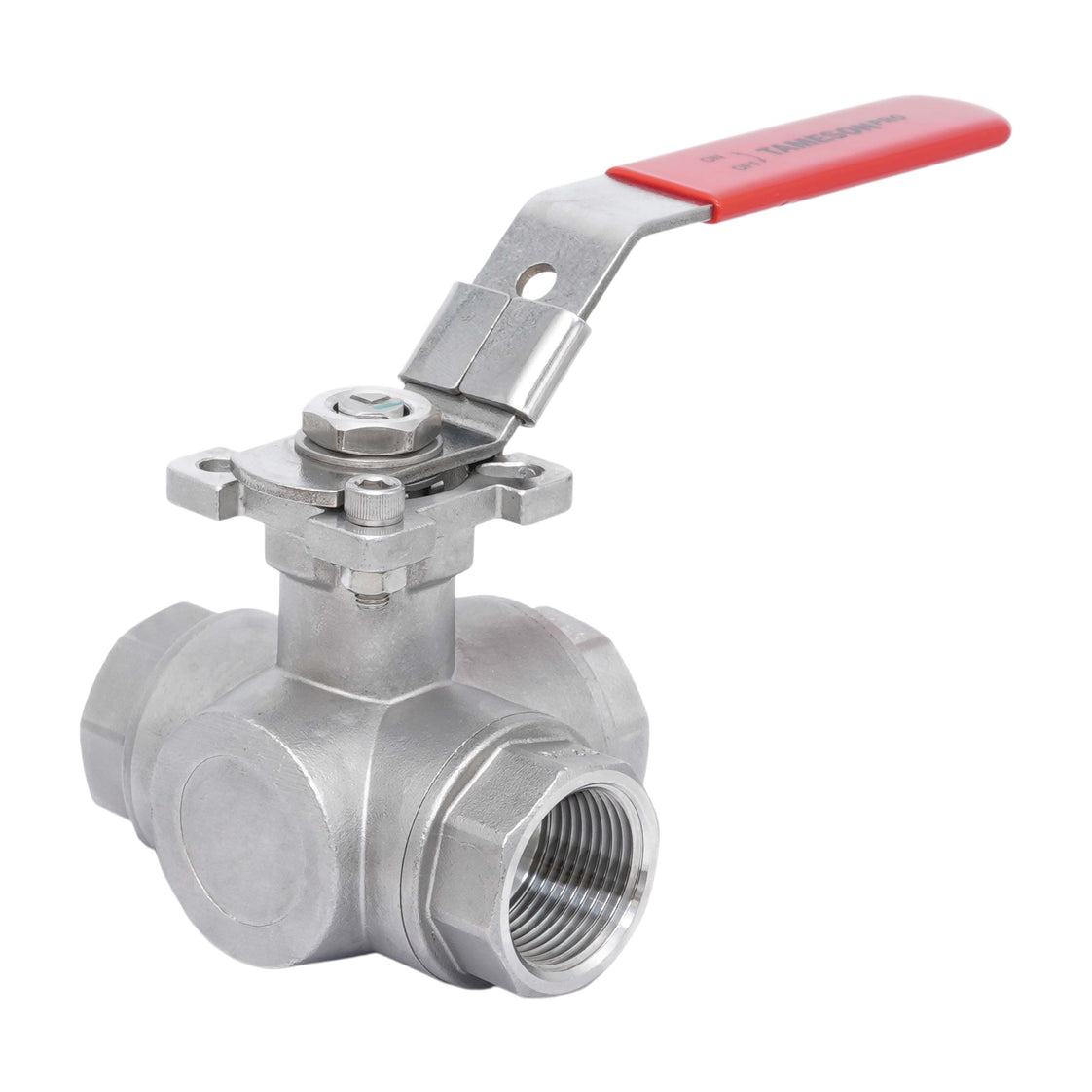

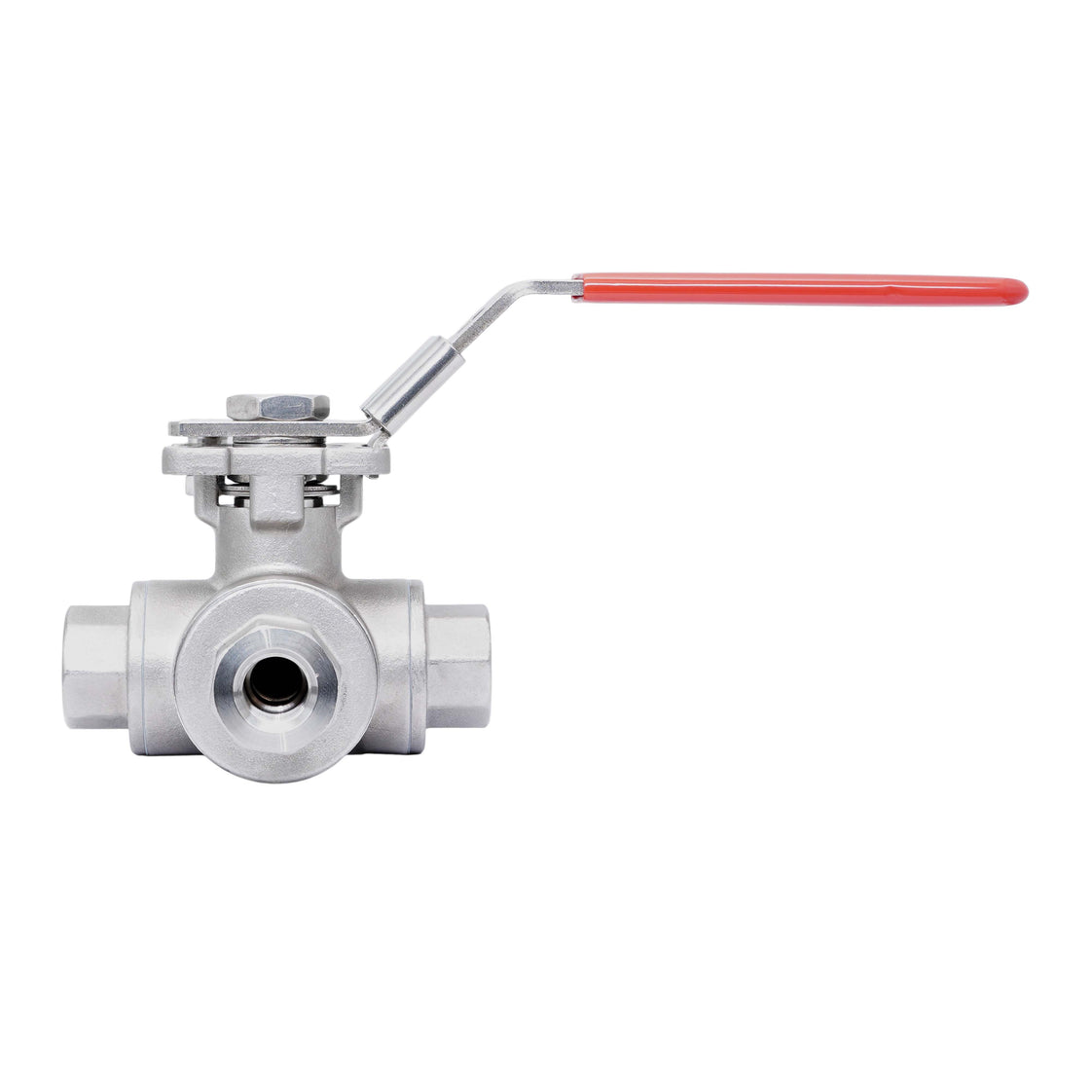

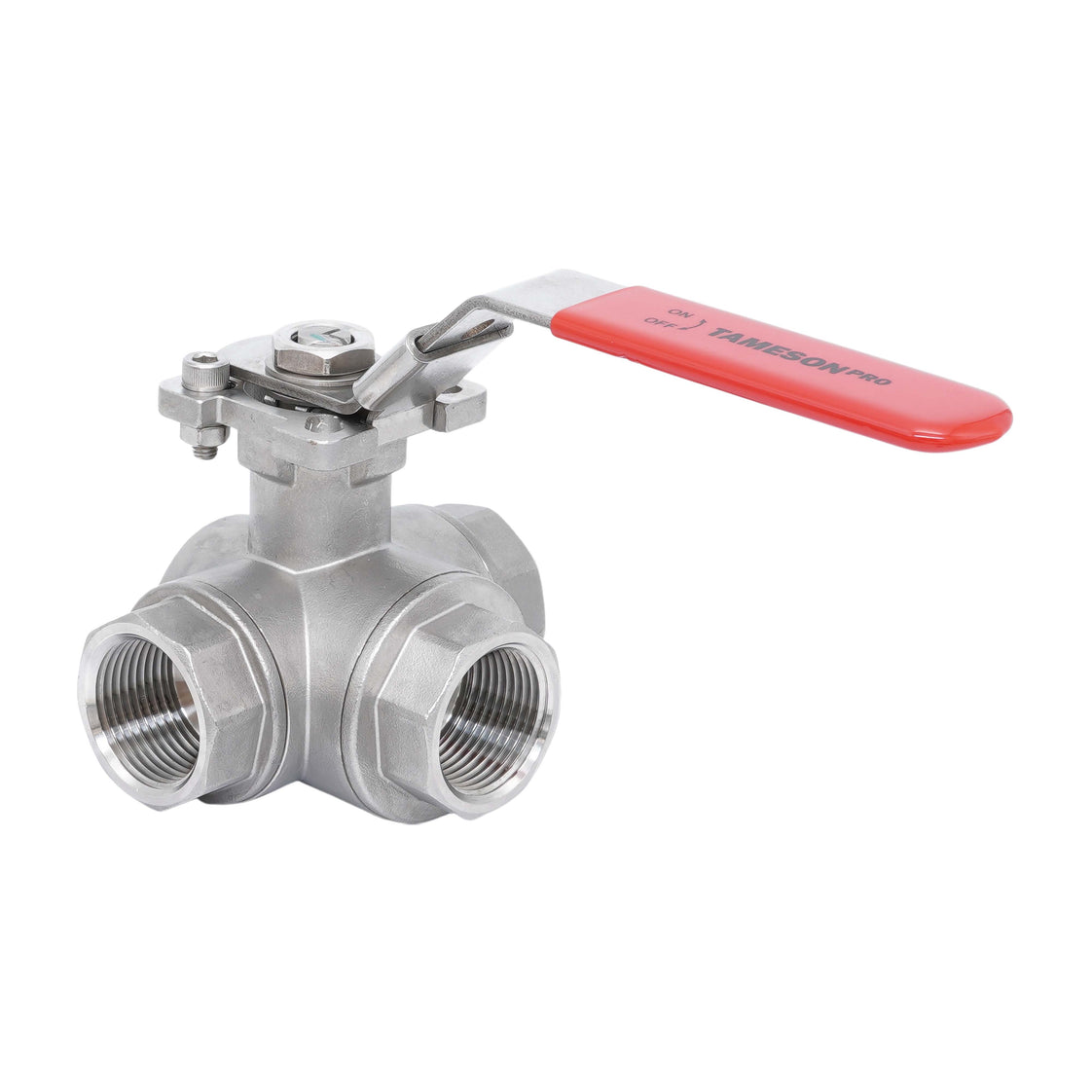

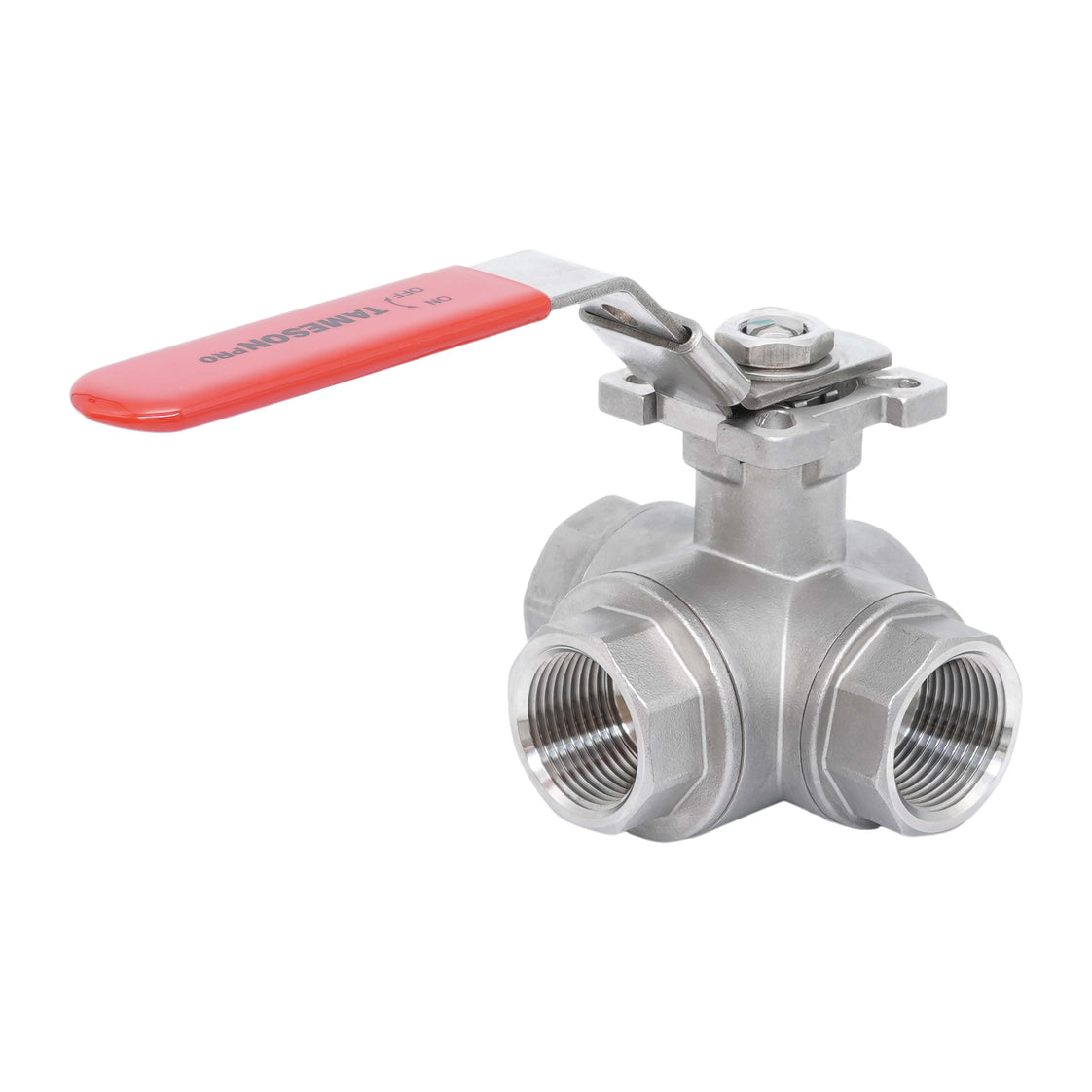

Rp 3/4'' 3-Wege L-Bohrung Edelstahl Kugelhahn 69 bar RTFE ISO-Top F04 - TamesonPRO 1125-034-L

Dieser 3-Wege L-Bohrung Edelstahl Kugelhahn aus 316 Edelstahl (1.4408) hat Rp 3/4 BSPT Innengewinde-Anschlüsse und eine 16 mm Bohrung. Gehäuse und Kugel bestehen aus 316 Edelstahl (1.4408/CF8M) mit RTFE Dichtungen, geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien bis 69 bar bei 20°C (1000 psi bei 68°F). Mit unserem breiten Sortiment an Rp 3/4 Anschlüssen können Sie es an jedes Rohrleitungssystem anschließen.

Das Ventil kann in einem Temperaturbereich von -29°C bis 210°C (-20°F bis 410°F) verwendet werden. Das Ventil hat einen Kv-Wert von 11,2 m³/h bei einem Differenzdruck von 1 bar (Cv = 12,9 gpm). Verwenden Sie den Vierteldrehungshebel, um das Ventil zu betätigen. Eine 90-Grad-Drehung wechselt die Kugelposition und leitet den Durchfluss um. Der Hebel besteht aus 1.4301 Edelstahl. Das Ventil ist für elektrische und pneumatische Betätigung geeignet (ISO 5211 Flansch F04).

Vorteile:

• Geeignet für aggressive Medien aufgrund des 316 Edelstahl (1.4408/CF8M) Gehäuses und der Kugel
• Maximaldruck bis 69 bar bei 20°C (1000 psi bei 68°F)
• Weiter Betriebstemperaturbereich von -29°C bis 210°C (-20°F bis 410°F)
• Abschließbarer Hebel verhindert unbefugte Manipulation oder versehentliche Betätigung

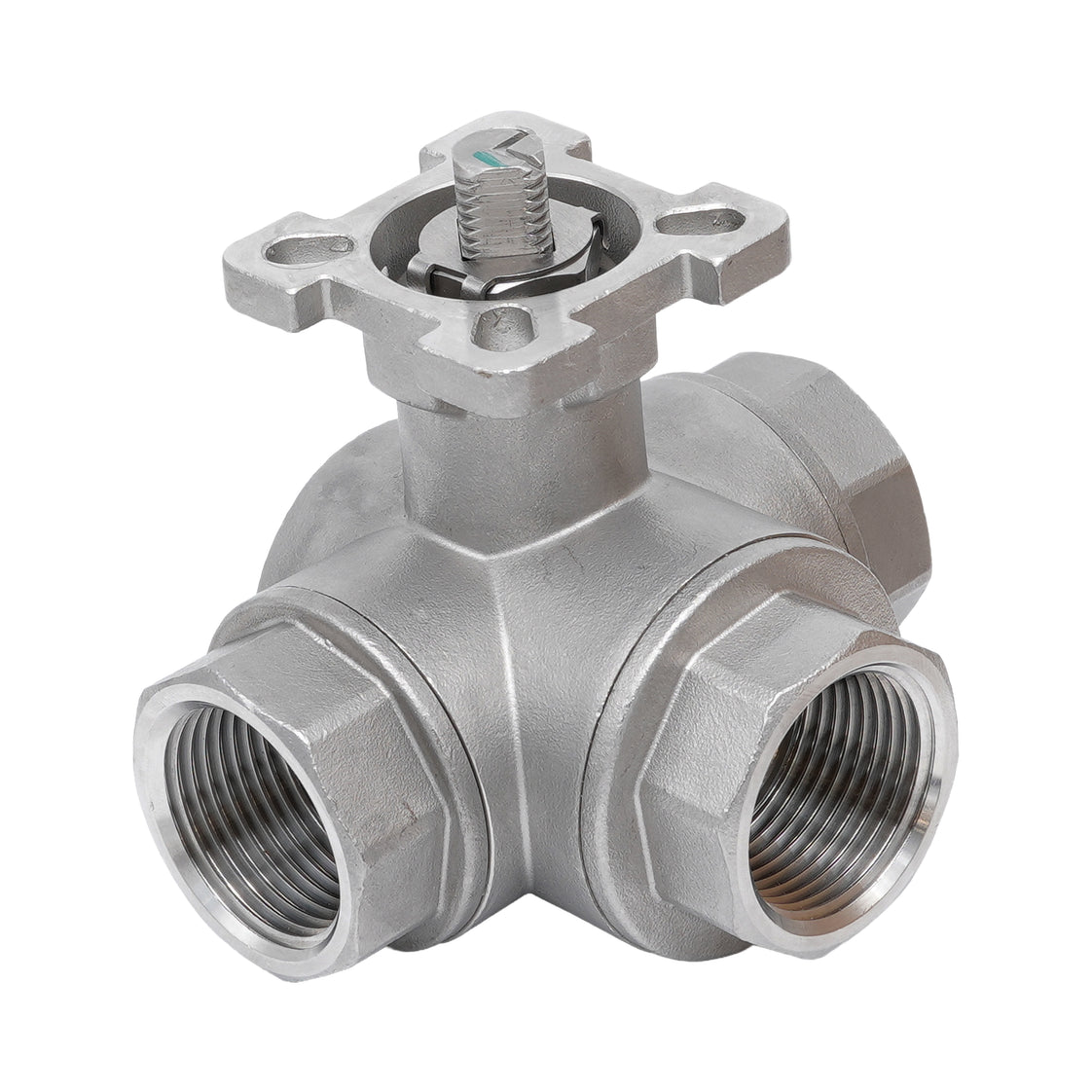

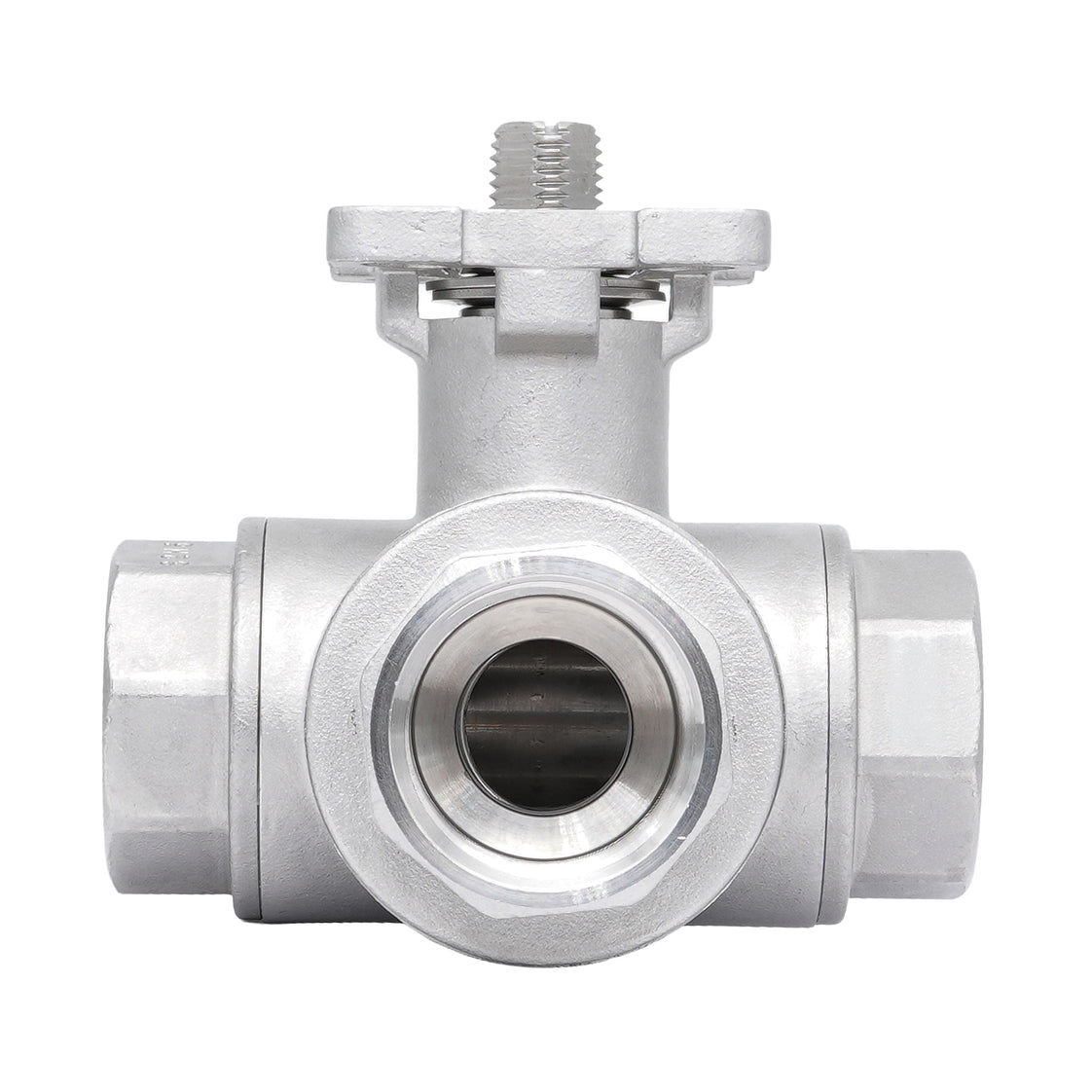

• Geeignet für elektrische oder pneumatische Betätigung dank des ISO-Top Flansches F04

Bohrung und Schaltfunktion

Die Kugel hat eine L-Bohrung. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltungen wechseln.

Schematische Darstellung der Schaltfunktion von L-Bohrung-Kugelhähnen

Abmessungen

d=16mm, L=86.6mm, L1=44.7mm, H=82.7mm, H1=9mm, H2=45.2mm, W=114.5mm, S=9mm, P=12mm
