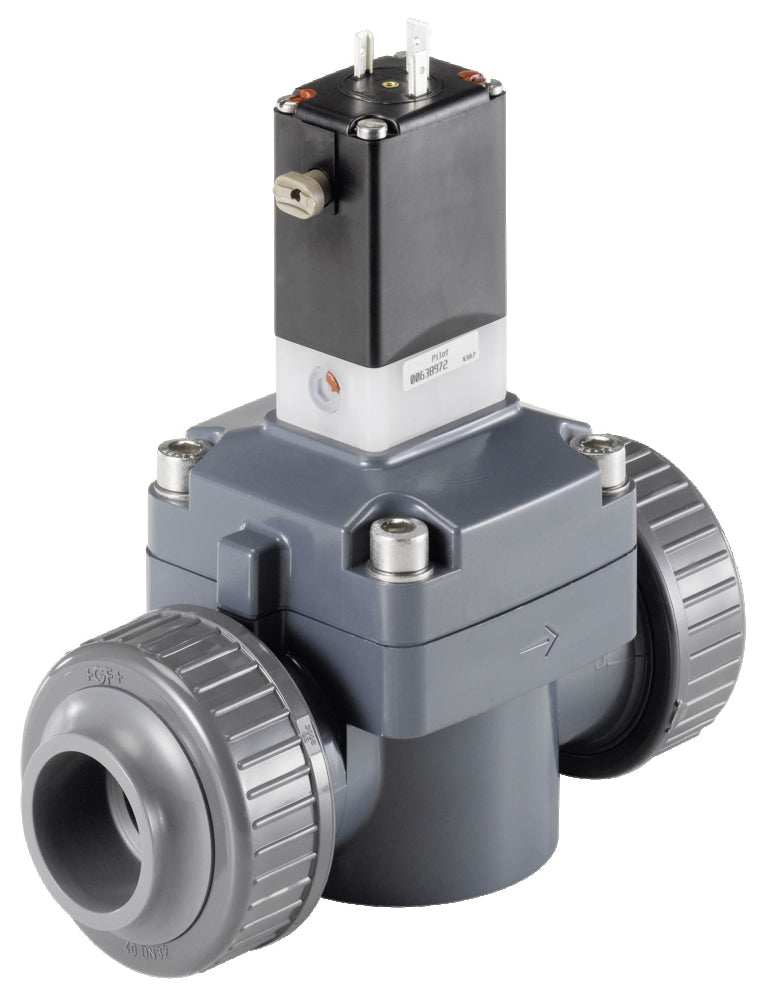

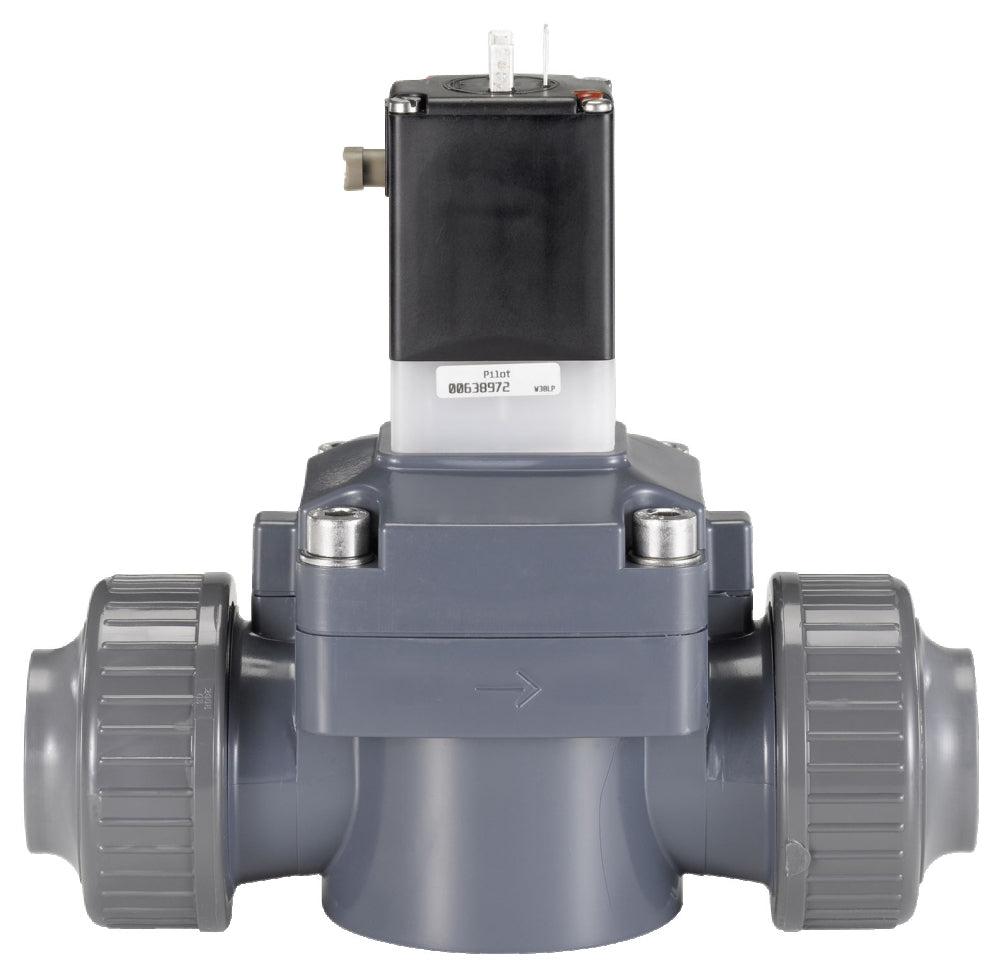

Magnetventil G1 1/4'' NC Kunststoff FKM 0.5-6bar/7-87psi 24VDC 142 78332
Burkert 2/2-Wege Magnetventil (Typ 142) mit G 1 1/4 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil arbeitet indirekt, daher ist ein kleiner Differenzdruck erforderlich. Geeignet für leicht kontaminierte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 50 °C (122 °F) und einem Druckbereich von 0.5 bis 6 bar (7 bis 87 psi). Gehäuse aus Kunststoff mit FKM-Dichtung und einem Durchmesser von 32 mm. Der Kv-Wert beträgt 16 m3/h (266.72 l/min bei dp = 1 bar Wasser). Handbetätigungsfunktion.
Hinweis: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €942,47
- Regulärer Preis
- €791,99
Beschreibung
Dies ist ein Burkert indirekt arbeitendes 2/2-Wege Magnetventil mit G 1 1/4 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Kunststoffgehäuse mit FKM-Dichtung und eine Durchlassgröße von 32 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Geeignet für einen Druckbereich von 0.5 bis 6 bar (7 bis 87 psi) und eine maximale Temperatur von 50 °C (122 °F). Das Ventil hat einen Kv-Wert von 16 m3/h, was einem Durchfluss von 267 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 18, was bedeutet 18 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und dem Durchmesser des Durchlasses auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventildimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Das PVC-Gehäuse ist stark und leicht und beständig gegen viele Chemikalien, Säuren und Laugen. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann jedoch kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeits Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die Handbetätigungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist.
Vorteile:
- Aggressive Medien sind dank des mediengetrennten Designs möglich
- Die Handbetätigung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
- Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile:
- Nicht geeignet für niedrige Druckdifferenzen (< 0.5 bar). Bei niedrigem Druck oder Vakuum ziehen Sie ein (semi-)direktes Magnetventil in Betracht
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert 0142 Ventil ist ein indirekt arbeitendes Ventil mit einem Anschlussdurchmesser von DN 15 bis DN 50 mit echten, geklebten Muffen. Ein minimaler Differenzdruck von 0.5 bar ist erforderlich, damit dieses indirekt arbeitende Ventil funktioniert. Das Gehäuse besteht standardmäßig aus PVC. PVDF ist auf Anfrage erhältlich und für höhere Temperaturen als PVC geeignet. Die Standardoptionen für Dichtungsmaterialien sind EPDM und FKM. Die Trennung des Mediums von den beweglichen Teilen des Ventils macht es zu einer guten Lösung für aggressive oder leicht kontaminierte Medien. Das Ventil öffnet und schließt durch Bewegen einer flexiblen Membran. Das 3/2-Wege-Pilotventil kann einfach von der normalerweise geschlossenen zur normalerweise offenen Funktionsweise umgebaut werden, indem der Hauptsitz um 180 Grad gedreht wird. Alle 0142 Ventile werden mit einer Handbetätigung zur Inbetriebnahme und Prüfung geliefert. Ein elektrisches Positionsfeedback ist optional.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
