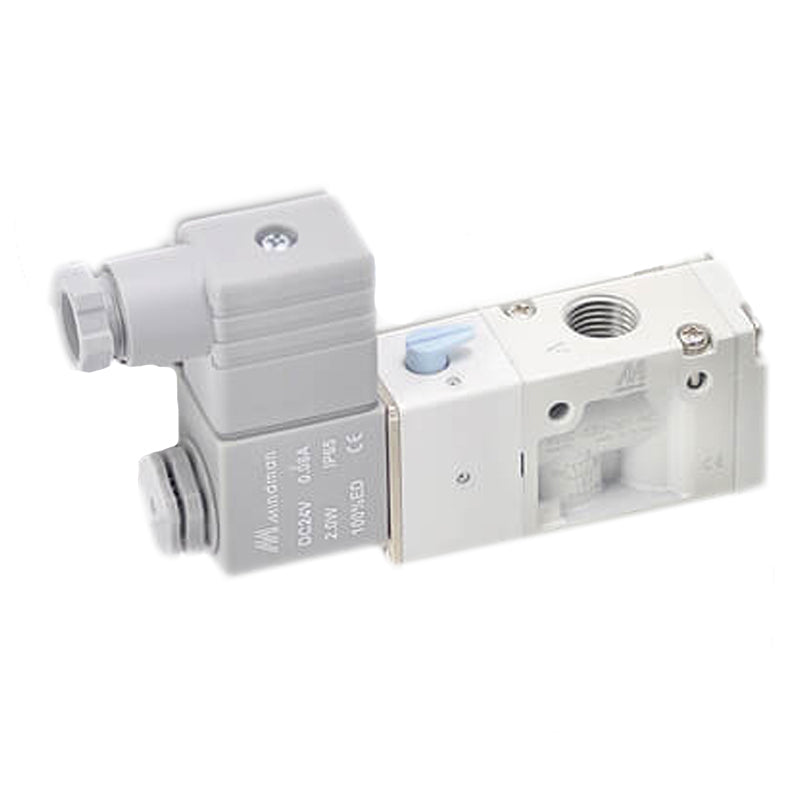

G1/2'' 24V DC 3/2-Wege-NO-Magnetventil 2-8bar MVSC

G1/2'' 24V DC 3/2-Wege-NO-Magnetventil 2-8bar MVSC
G1/2'' 24V DC 3/2-Wege-NO-Magnetventil 2-8bar MVSC
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: MVSC-460-3E1-NO-DC24-G
Marke: Mindman

Pneumatisches 3/2-Wege-Magnetventil (stromlos offen) von Mindman mit G1/2-Zoll-Anschlüssen (Innengewinde) und 24-V-DC-Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehört die Steuerung eines einfachwirkenden Zylinders. Betriebsdruck von 2 bis 8 bar (29 bis 116 psi). Nur für Luft geeignet. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,05 s, Kv-Wert 2,22 Nm3/h(2393 Nl/min).

Einschließlich Spule und DIN-B-Stecker

Alle anzeigen
Regulärer Preis
€48.69
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€40.92
ohne MwSt.

Auf Lager +26 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 26 Tagen rechnen. Bis zu 20 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 27 - 28 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist ein 3/2-Wege-Ventil, stromlos geöffnet und mit einer Spule ausgestattet. Das Ventil hat G 1/2 Zoll Anschlüsse (BSPP Innengewinde). Die Spulenspannung beträgt 24 V DC und die Leistung 2 VA. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 2 bis 8 bar (29 bis 116 psi). Montage auf Verteiler mit zentraler Zu- und Ableitung möglich. Die Reaktionszeit beträgt 0,05 s. Das Ventil hat einen Kv-Durchflusswert von 2,22 Nm3/h(2393 Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet. Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.). Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.

Ein 3/2-Wege-Ventil hat drei Anschlüsse und zwei Zustände. Dieses Ventil kann zum Beispiel zur Steuerung eines einfachwirkenden Zylinders verwendet werden. Ein Anschluss des Magnetventils ist mit dem Zylinder verbunden. Dieser Anschluss wird sowohl zum Füllen als auch zum Entlüften des Zylinders verwendet. Das Ventil hat daher einen Anschluss für die Luftzufuhr (Anschluss P), einen Anschluss für die Entlüftung (Anschluss R) und einen Anschluss für die Verbindung mit dem Zylinder (Anschluss A).

Profis

  • Geringer Durchflusswiderstand (Kv=2,22m3/h)
  • Schneller und zuverlässiger Betrieb
  • Lange Lebensdauer (12.000.000+ Zyklen)
  • Niedriger Energieverbrauch (2VA)
  • Wartungsfreie Konstruktion
  • Die Spule kann in vier Richtungen installiert werden (4 x 90°)
  • Konzipiert für die Verteilermontage

Nachteile

  • Nur für (saubere) Luft, nicht für andere Medien oder Vakuum
  • Minimaler Druck von 2 bar für den ordnungsgemäßen Betrieb erforderlich (vorgesteuertes Ventil)

Baureihe MVSC

Die Mindman MVSC-Serie besteht aus indirekt betätigten pneumatischen Magnetventilen in 3/2-, 5/2- und 5/3-Wege-Konfiguration. Die Baureihen MVSC und MVSC1 sind für die Verteilermontage konzipiert und haben die gleichen Einbaumaße. Die MVSC-Serie benötigt für den Betrieb einen bestimmten Mindestdifferenzdruck. Sie sind daher nicht für Vakuumanwendungen geeignet. Sie können bis zu einem maximalen Druck von 8 bar verwendet werden. Die Ventile sind mit Spulen für 24 V DC, 230 V AC und 110 V AC erhältlich und mit einer Handbetätigung ausgestattet. Das Gehäuse besteht aus Aluminium mit einer HNBR-Dichtung. Die Ventile sind mit BSP- oder NPT-Anschlüssen erhältlich. Die Ventile der MVSC-Serie zeichnen sich durch einen langen und zuverlässigen Betrieb und eine wartungsfreie Konstruktion aus.
