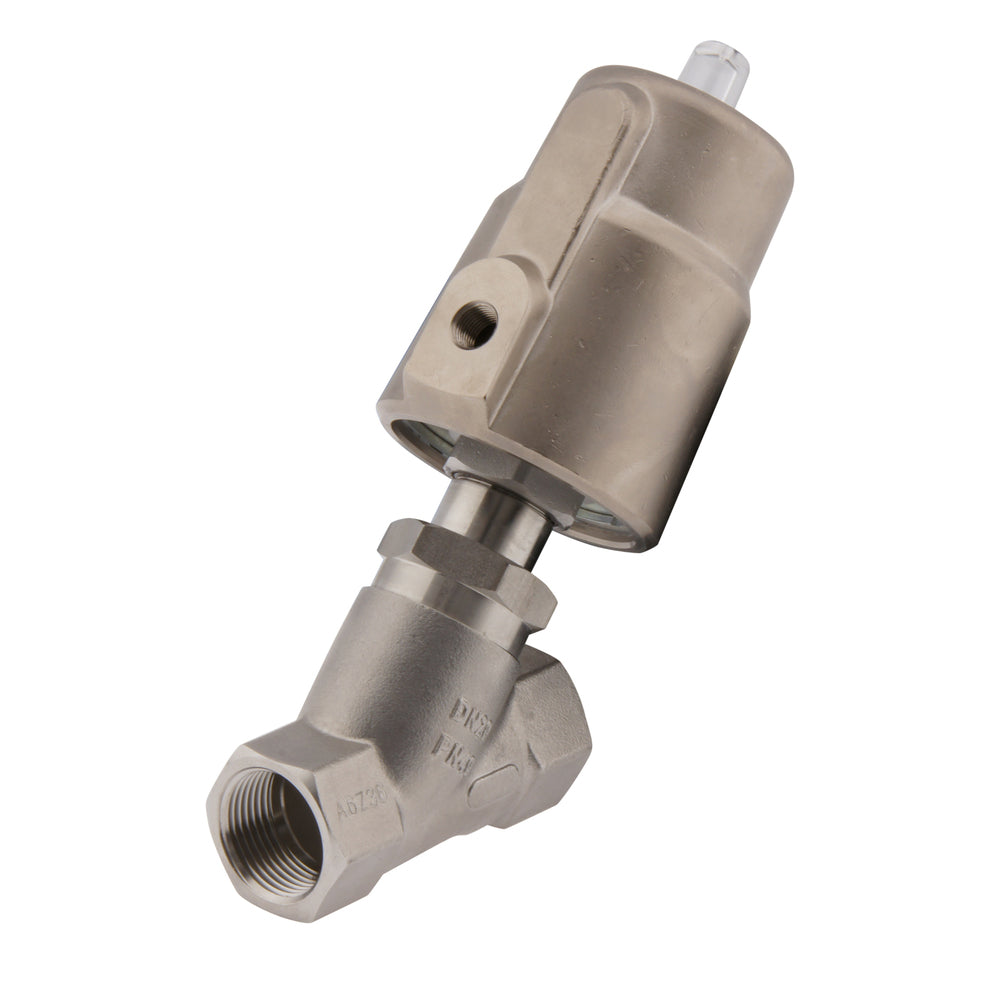

G1/2'' PTFE 25bar NC Schrägsitzventil Edelstahl AL2
Dieses stromlos geschlossene G 1/2"-Schrägsitz-Kolbenventil aus Edelstahl bietet eine zuverlässige Absperrsteuerung für Gase und Flüssigkeiten. Die Sitz- und Spindeldichtung besteht aus PTFE. Geeignet von 0 bis 25 bar und Temperaturen von -40 bis 200°C. Das Ventil arbeitet mit Druckluft von vorzugsweise 6 bar. Hervorragender Durchfluss dank des Y-förmigen Designs. Tipp: Wählen Sie für schnelle Flüssigkeitsströme "gegen den Strom schließende" Ventile, um Wasserschläge zu vermeiden.
- Regulärer Preis
- €380,65
- Regulärer Preis
- €319,87
Beschreibung
Dieses stromlos geschlossene G 1/2"-Schrägsitz-Kolbenventil bietet eine zuverlässige Absperrsteuerung für Gase und Flüssigkeiten. Das Hauptventilgehäuse ist aus rostfreiem Stahl mit einer Sitz- und Spindeldichtung aus PTFE gefertigt. Geeignet für Medien von 0 bis 25 bar und Temperaturen von -40 bis 200°C. Das Ventil arbeitet mit Druckluft von vorzugsweise 6 bar (min. 4, max. 10), zur Steuerung der Luftzufuhr ist ein pneumatisches 3/2-Ventil erforderlich. Hervorragender Durchfluss dank des Y-förmigen Designs. Tipp: Für schnelle Flüssigkeitsströme wählen Sie bitte "gegen den Strom schließende" Ventile, um die Gefahr von Wasserschlägen zu vermeiden.
Vorteile
- Sehr hohe Lebensdauer im Vergleich zu anderen Auf/Zu-Ventilen, wie Magnetventilen oder sogar elektrischen Kugelhähnen
- Funktioniert ab Null bar
- Hervorragende Fließeigenschaften dank der Y-Form und dem relativ ungehinderten Fließweg
- Geeignet für viskose Medien (typischerweise bis zu 600 cSt)
- Weniger empfindlich gegenüber Verunreinigungen als Magnetventile
- Dank seiner robusten Bauweise ist der AL2 für eine Vielzahl von Umgebungen geeignet
- Mechanische Anzeige zeigt die Ventilstellung an
- Schnelle Betätigung
Benachteiligungen
- Druckluft und ein zusätzliches pneumatisches 3/2-Ventil für den Betrieb erforderlich
- Relativ großer Antrieb im Vergleich zu einem Magnetventil
- Gefahr von Wasserschlägen. Um dies zu verhindern, wählen Sie bitte die Version "Schließt gegen den Strom"
Baureihe AL2
Die AL2-Serie ist ein umfangreiches Sortiment an 2-Wege-Schrägsitz-Kolbenventilen mit einer großen Auswahl an Werkstoffen, Größen und Funktionen für eine Vielzahl von Anwendungen. Sie zeichnen sich durch hervorragende Durchflussraten aus und können unter allen Bedingungen eingesetzt werden. Sie sind eine hervorragende Alternative zu Kugelhähnen. Sie können in Anwendungen eingesetzt werden, in denen die meisten Standard-Magnetventile versagen würden, z. B. bei dicken, zähflüssigen oder sogar leicht verschmutzten Medien.
Die Ventile sind in den Ausführungen normal geschlossen (NC) und normal offen (NO) erhältlich. Sie kehren durch Federkraft in ihre Ruhestellung zurück und verändern ihre Position durch Befüllen des Steuerzylinders mit Druckluft von vorzugsweise 6 bar (zwischen 4 und 10 bar). Zur Steuerung der Luftzufuhr muss ein zusätzliches 3/2-Pneumatikventil (Magnetventil) verwendet werden.
Die Ventile sind in Messing oder Edelstahl erhältlich. Die Sitzdichtung ist standardmäßig aus PTFE. Einige Versionen haben Sitzdichtungen aus FKM, einem flexibleren Material, das bessere Dichtungseigenschaften bietet. Die Edelstahlventile haben einen Steuerzylinder aus vernickeltem Messing und können optional mit einem Steuerzylinder aus Edelstahl ausgestattet werden. Einige Versionen haben einen Aluminiumantrieb. Die Standard-Durchflussrichtung ist die gleiche wie die Schließrichtung des Ventils. Bei der Verwendung von Flüssigkeiten (nicht Gasen) mit hohen Strömungsgeschwindigkeiten besteht die Gefahr von Wasserschlägen. Die Verwendung des Ventils in umgekehrter Richtung verringert dieses Risiko; wählen Sie ggf. Ventile mit der Kennzeichnung "gegen den Strom schließen".
Beispiel für eine Referenznummer: AL2A-SPP-212-AG-C-20
- AL2: Serie.
- A: Funktion. A = Normalerweise geschlossen, B = Normalerweise offen
- S: Gehäuse. B = Rotguss (2-1/2"-3" Messing), S = Edelstahl (1.4408)
- P: Sitzdichtung. P = PTFE, F = FKM
- P: Primäre Spindeldichtung. P = PTFE, F = FKM, N = NBR
- 212: BSP-Gewindegröße. Ex. 212 = G 2-1/2", 012 = G 1/2"
- A: Steuerzylinder. A = Aluminium, S = Edelstahl, B = Messing (vernickelt, wenn das Gehäuse aus Edelstahl ist)
- G: Kontrollanschluss. Leer = G 1/8", G = G 1/4"
- C: Durchflussrichtung. Blank = schließt mit der Strömungsrichtung, C = schließt gegen die Strömungsrichtung
- 10: Maximaler Druck. 10 = 10 bar. Blank = 16 bar für Messing und 25 bar für Edelstahl
