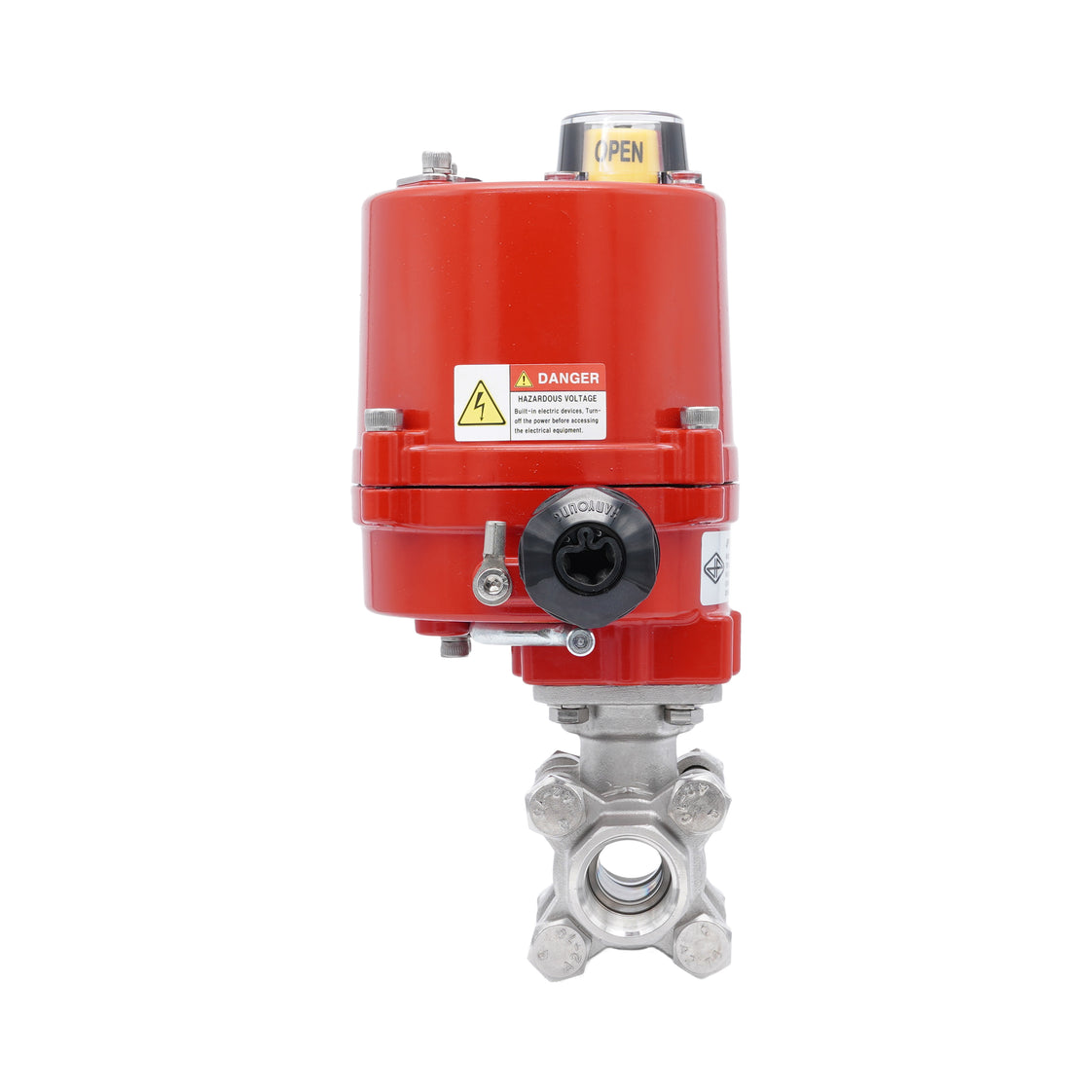

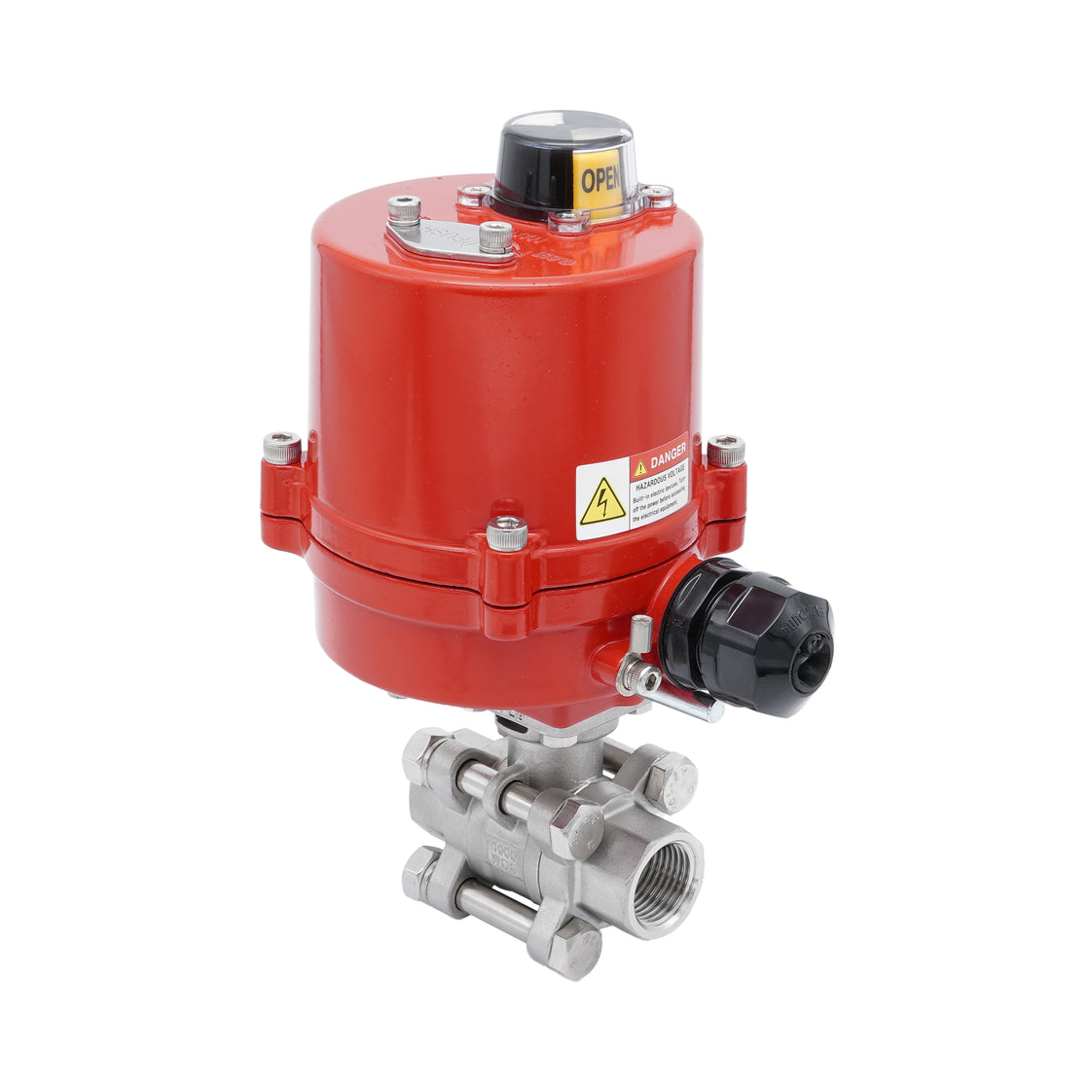

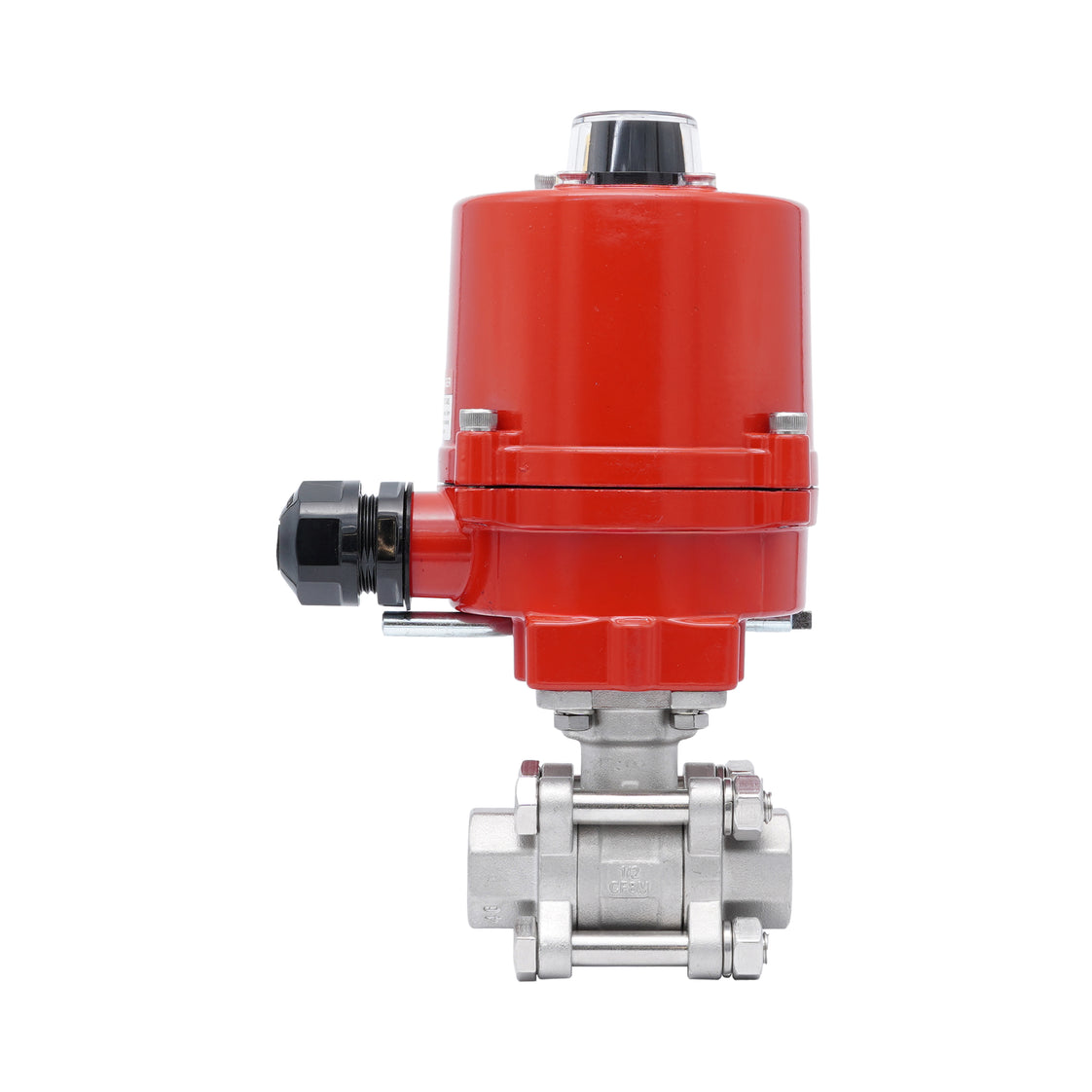

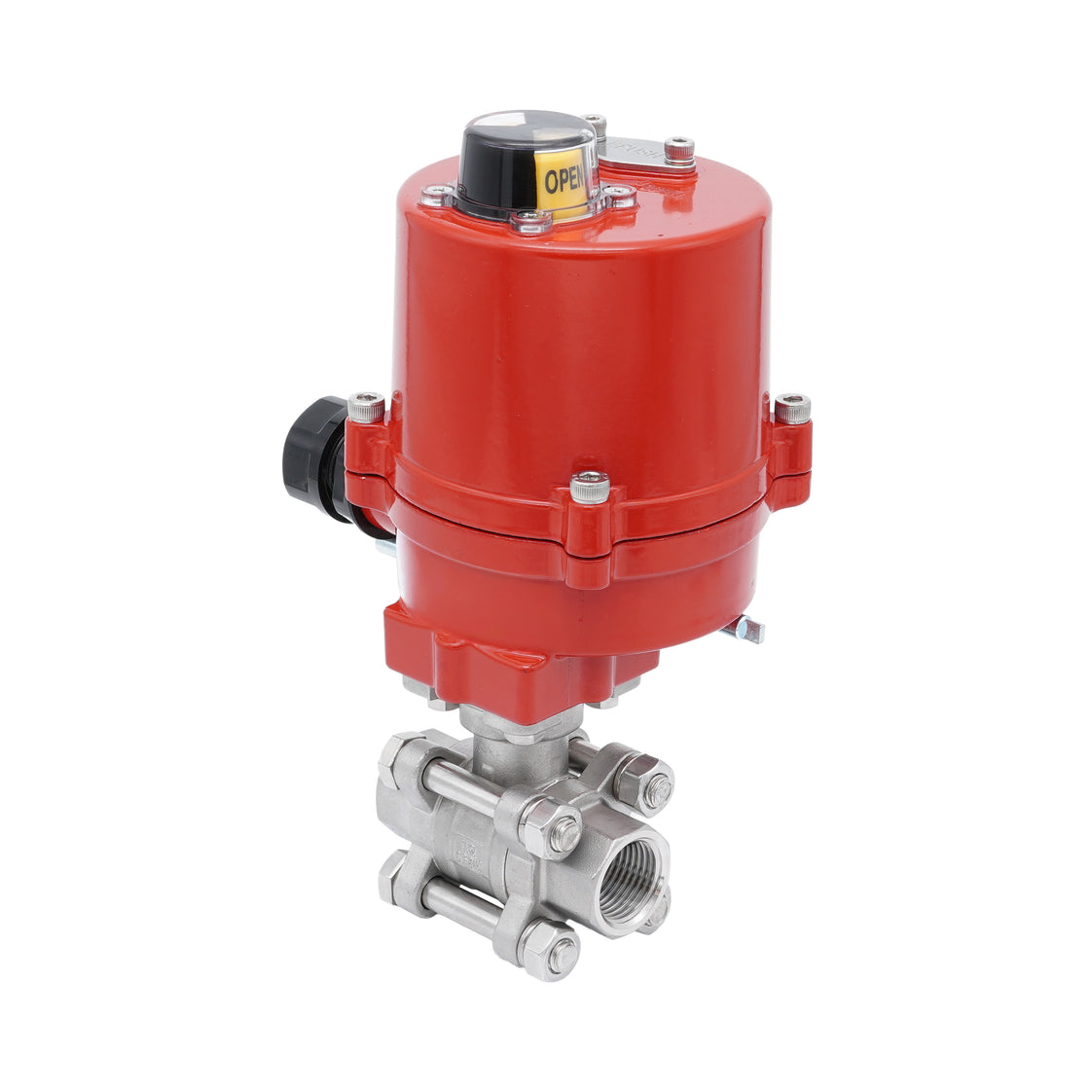

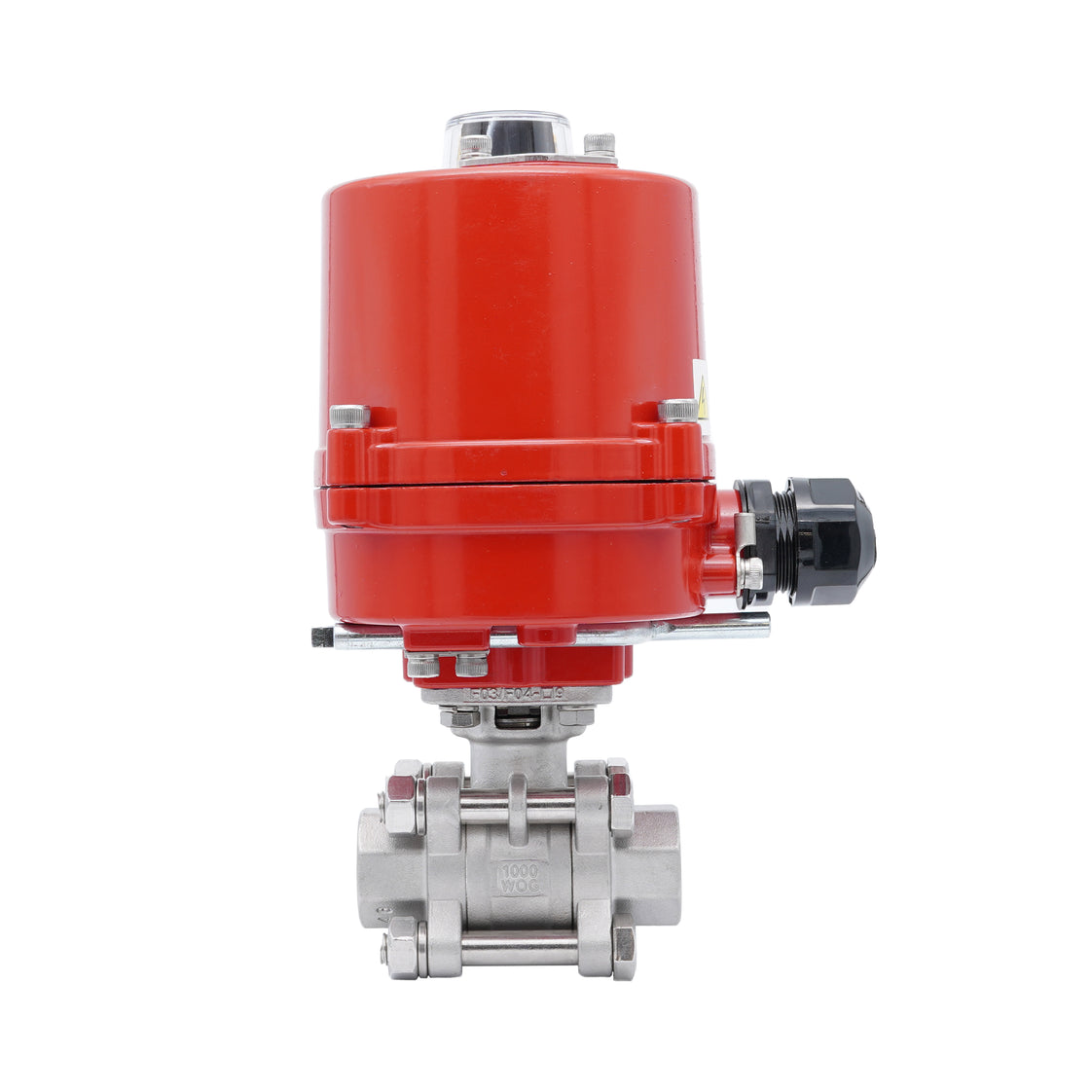

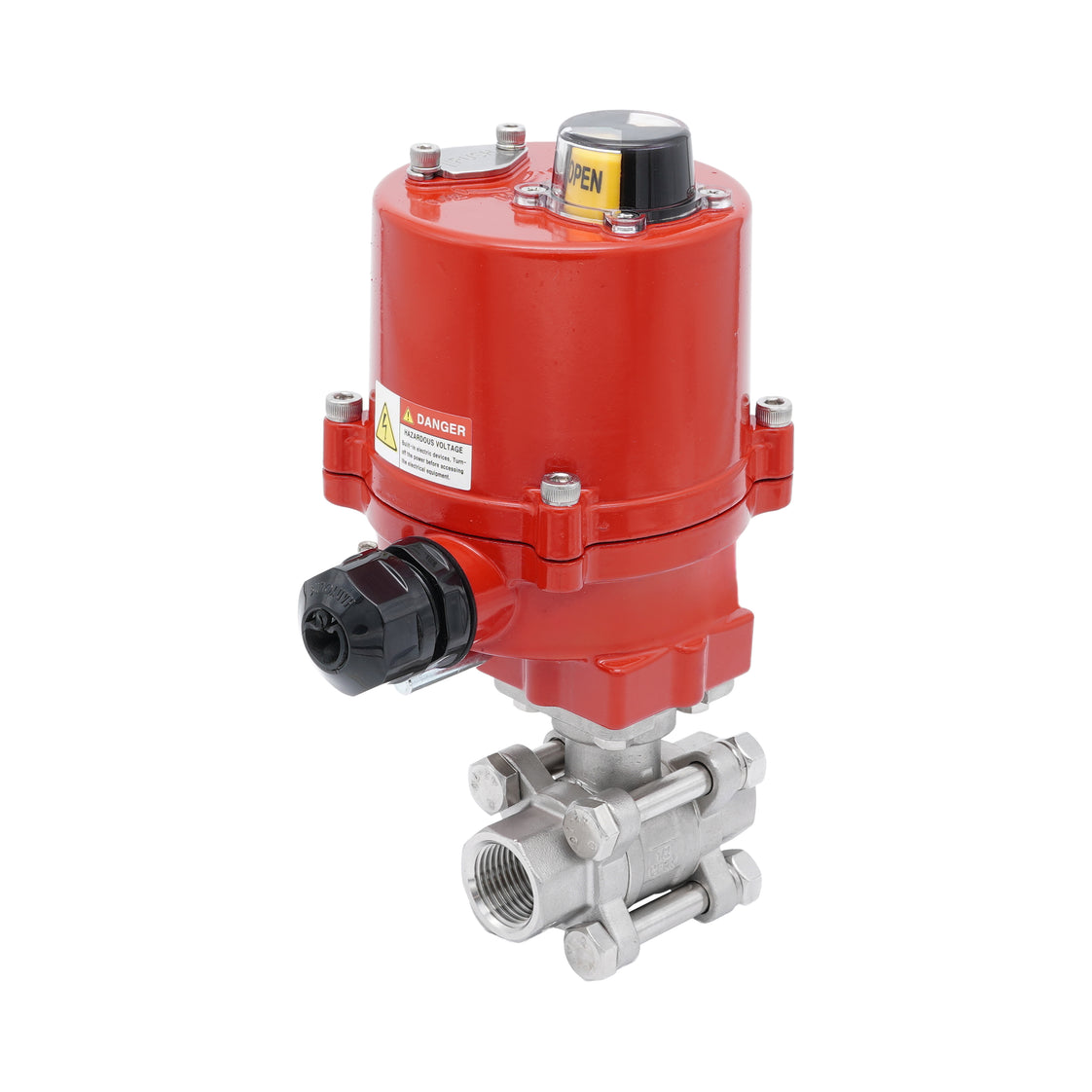

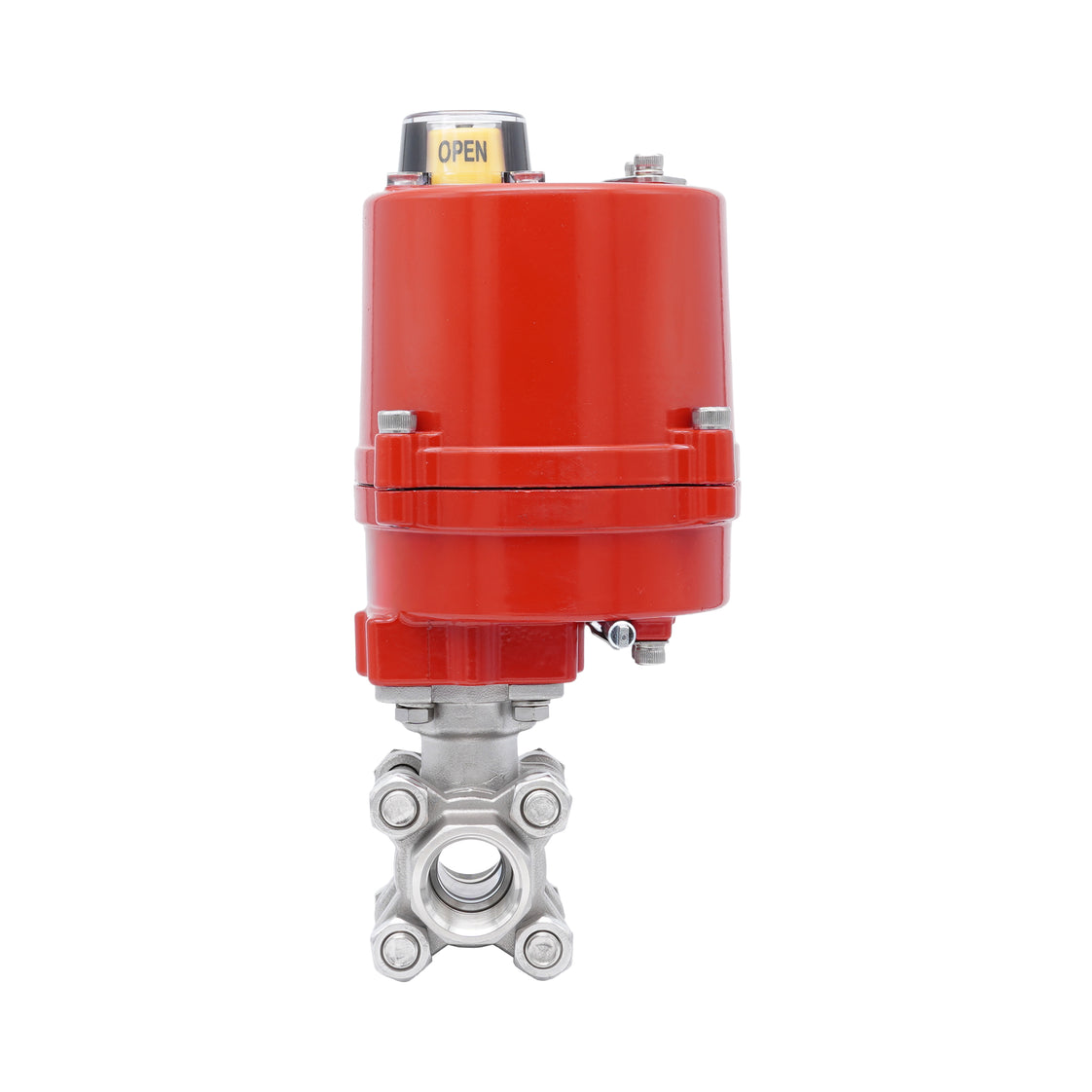

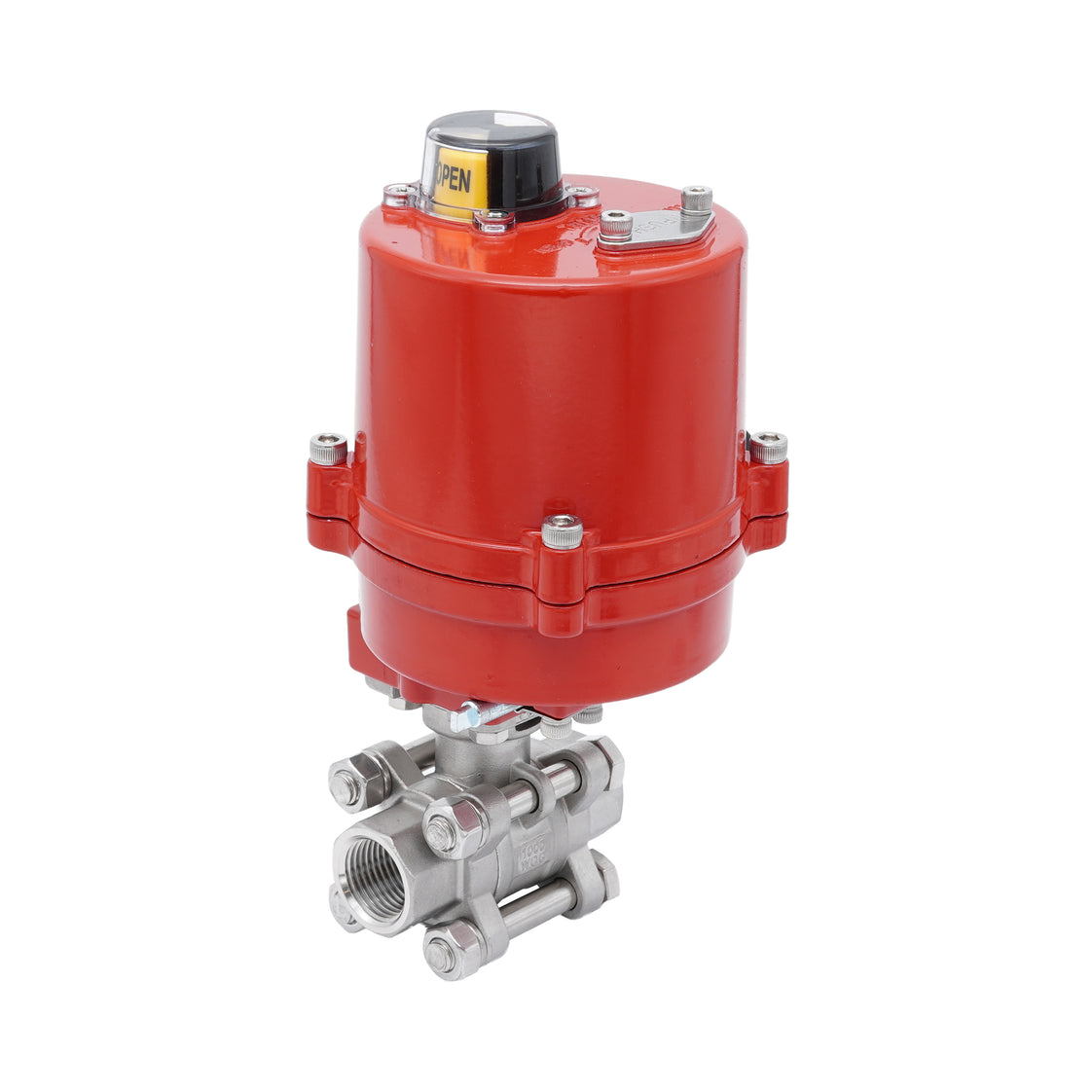

Rp 1'' 2-Wege Edelstahl-Kugelhahn mit elektrischem Antrieb 100-240 V AC
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 2-Wege Kugelhahn angeboten. Das Ventil hat Rp 1'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse und die Kugel des Ventils sind aus Edelstahl mit einer PTFE-Dichtung gefertigt. Der Antrieb ist geeignet für Stromversorgungen von 100 bis 240 V Wechselstrom (50/60 Hz). Der Antrieb verfügt über ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Falls erforderlich, kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb verfügt über eine manuelle Übersteuerung.
Das Ventil hat eine Bohrung von 25 mm mit einem Kv-Wert von 84 m3/h (Cv = 97.1 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.- Regulärer Preis
- €359,24
- Regulärer Preis
- €301,88
Beschreibung
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 2-Wege Kugelhahn angeboten. Das Ventil hat Rp 1'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse und die Kugel des Ventils sind aus Edelstahl mit einer PTFE-Dichtung gefertigt. Der Antrieb ist geeignet für Stromversorgungen von 100 bis 240 V Wechselstrom (50/60 Hz). Der Antrieb verfügt über ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Falls erforderlich, kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb verfügt über eine manuelle Übersteuerung.
Das Ventil hat eine Bohrung von 25 mm mit einem Kv-Wert von 84 m3/h (Cv = 97.1 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.Vorteile:
- Robuster Edelstahl-Kugelhahn mit Rp 1'' Rohrgewinden
- Schaltzeit nur 8 Sekunden
- Robustes IP67 Antriebsgehäuse
- Geeignet für Stromversorgungen von 100 bis 240 V AC
- Zwei zusätzliche Endschalter für Positionsrückmeldung
- Manuelle Übersteuerung
- Klare visuelle Stellungsanzeige
Elektrischer Schaltplan
Befolgen Sie die Sicherheitsanweisungen und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Antrieb zieht nominal 0.1A und bei maximalem Drehmoment 0.2A. Um ein Kabel an den Antrieb anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Steuerung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an Klemme 3 und 4 muss mit Klemme 2. übereinstimmen. Schließen Sie niemals 3 und 4 gleichzeitig an, um Kurzschluss und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Antriebs erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Zusätzlich sind im Antrieb zwei weitere Endschalter für Steuerzwecke vorhanden. Die Winkelposition der Endschalter kann verändert werden. Erdung immer anschließen und Rohre nicht als Erdung verwenden.
Elektrischer Schaltplan des AG-040-A Antriebs.
Montage
Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.
Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
