Referenz: 53675
Marke: Burkert

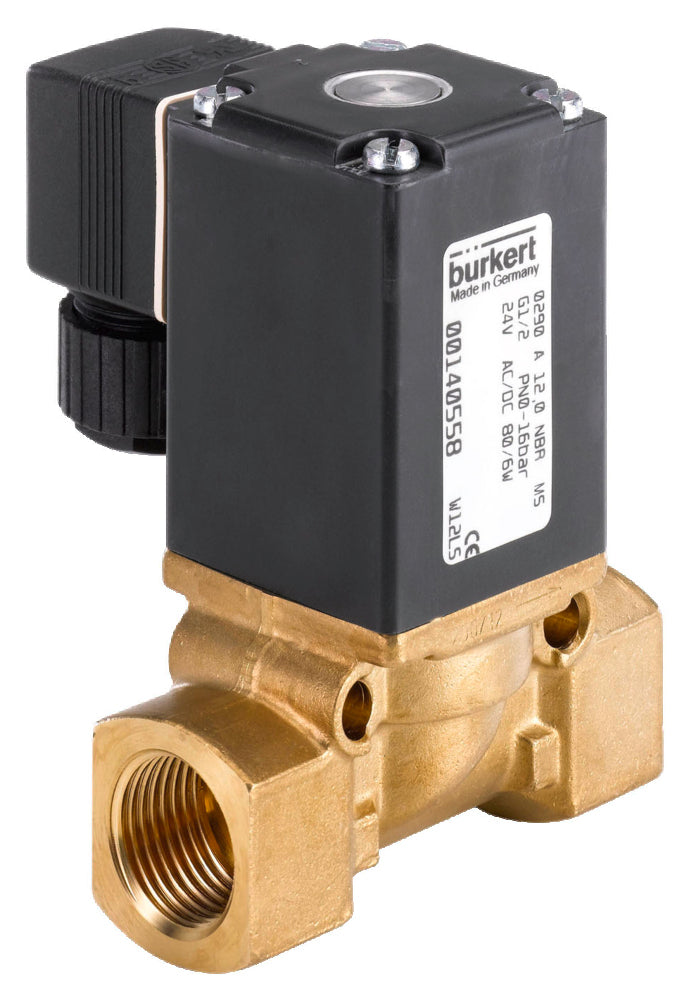

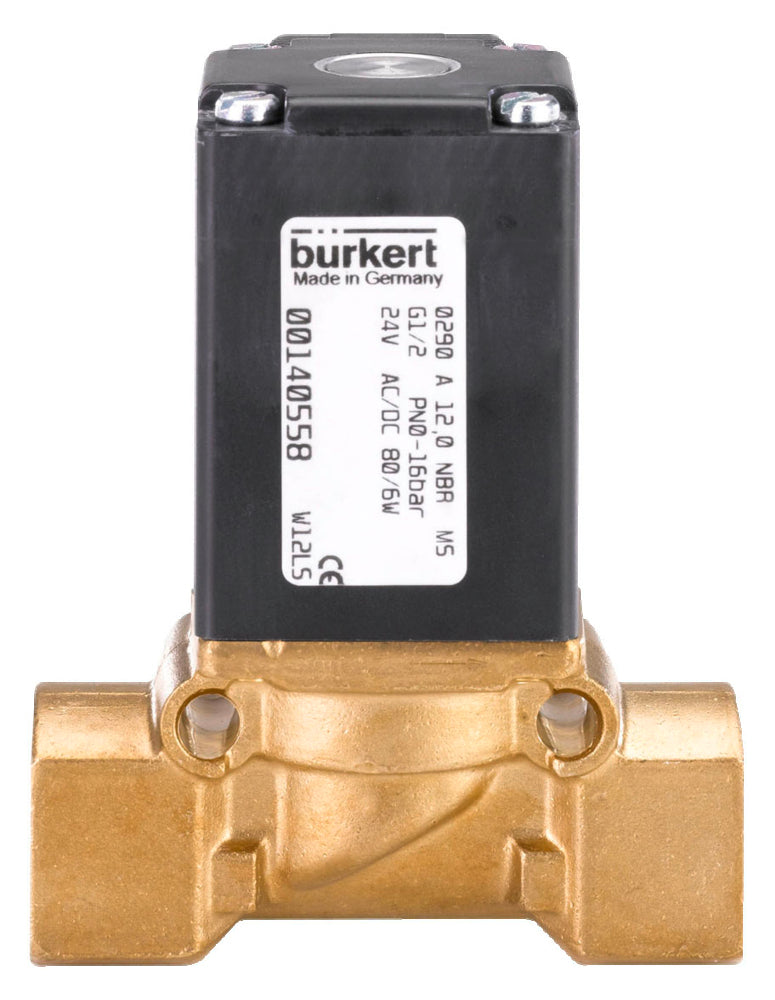

Bürkert 2/2-Wege-Magnetventil (Typ 0290) mit G1-Zoll-Gewinde und 24V UC-Spule (sowohl AC als auch DC möglich). Normalerweise geschlossen (öffnet bei Erregung). Geeignet für saubere Medien (max. 80°C) und einen Betriebsdruck von 0-16 bar (halbdirekt betrieben). Gehäuse aus Messing mit NBR-Dichtung. Die Blende beträgt 25mm und der Kv-Wert 10m3/h (166,7 l/min bei dP=1 bar, Wasser). Sehr geringer Energieverbrauch dank der integrierten Elektronik in der Spule.

Hinweis: Das Produkt kann nicht zurückgegeben werden.
Anmerkung: DIN-Stecker nicht enthalten
Alle anzeigen
Regulärer Preis
€349.49
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€293.69
ohne MwSt.

Vorrätig +4 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 1 des Produkts 53675 erhöht sich die Lieferzeit der Bestellung um 4 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 8 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

Halbdirektgesteuertes 2/2-Wege-Burkert-Magnetventil mit Messinggehäuse, 1-Zoll-Gewinde und einer 24V UC-Spule (sowohl AC als auch DC möglich). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (öffnet bei elektrischer Erregung). Geeignet für Anlagen mit einem Betriebsdruck von 0 bar bis 16 bar und einer maximalen Temperatur von 80 °C. Die Öffnung beträgt 25 mm und der Kv-Wert 10m3/h. Der Kv-Wert wird zur Berechnung der Durchflussmenge verwendet: bei 1 bar Differenzdruck (Wasser) beträgt die Durchflussmenge etwa 166,7 l/min.

Das Ventil 0290 ist ein halbdirektes (servounterstütztes) Magnetventil der Baureihe S.EV. Die Membran ist fest mit dem Kolben verbunden. Das bedeutet, dass das Ventil ohne einen Differenzdruck über dem Ventil öffnet. Es kann für Anwendungen mit niedrigem Druck verwendet werden, z. B. für Schwerkraftanlagen oder geschlossene Kreislaufsysteme. Das Ventil ist für einen geräuscharmen Betrieb ausgelegt. Alle AC/DC-Varianten verfügen über eine elektronische Steuerung, um einen hohen Einschaltstrom zum Öffnen des Ventils und einen niedrigen Haltestrom zum Halten des Ventils in der geöffneten Position zu erreichen. Dieses 'Kick and Drop'-System führt zu einem niedrigen Stromverbrauch und einer geringen Wärmeentwicklung.

Dieses Ventil hat eine NBR-Dichtung. NBR ist für Kaltwasser, Druckluft und Öle geeignet. Für viele andere Flüssigkeiten haben FKM (Viton) oder EPDM bessere allgemeine Eigenschaften.

Bitte konsultieren Sie die Tabelle der chemischen Beständigkeit für andere Medien.

Magnetventile sind elektrisch gesteuerte Ventile, die mit Hilfe eines elektrischen Stroms durch einen Magneten (Spule) öffnen oder schließen. Solange sie unter Strom stehen, verbrauchen sie Energie. Sie lassen sich schnell öffnen und schließen. Sie sind schmutzempfindlich und können nur mit sauberen Flüssigkeiten oder Gasen verwendet werden.

Wichtige Vorteile

  • Hart gekoppelte Membran öffnet ohne Differenzdruck
  • Geräuscharmes Schließen dank der gedämpften Konstruktion
  • Sehr niedriger Energieverbrauch und geringe Wärmeentwicklung bei allen 24V AC/DC-Modellen dank der intelligenten integrierten Elektronik
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Wichtig

  • Verwenden Sie saubere Flüssigkeiten oder Gase. Magnetventile sind sehr schmutzempfindlich.
  • Versorgen Sie die Spule nicht mit Strom, wenn die Spule aus dem Ventil entfernt ist. Die Spule wird überhitzt und kann durchbrennen.
  • Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.

Beschreibungen

BegriffBeschreibung
SolenoidventilElektromechanisch betätigtes Ventil. Zum Öffnen oder Schließen des Ventils wird ein elektrischer Strom durch einen Magneten verwendet.
Halbdirekt betriebenHalbdirektgesteuerte Magnetventile vereinen die Eigenschaften und Funktionsprinzipien von direkten und indirekten Ventilen. Dadurch können sie ab einem Druck von Null bar arbeiten und trotzdem eine gute Durchflussrate erzielen. Der Kolben im Magneten öffnet eine "Pilot"-Öffnung, so dass der Flüssigkeitsdruck das Öffnen der Membran unterstützen kann. Gleichzeitig wird der Kolben mit der Membrane gekoppelt, so dass diese ohne Mindestdruck geöffnet wird. Halbdirektgesteuerte Ventile werden manchmal auch als Magnetventile mit Hubunterstützung bezeichnet.
2/2-Wege2 Anschlüsse (Einlass und Auslass) und 2 Positionen (offen und geschlossen).
Normal geschlossenDas Ventil öffnet, wenn die Spule erregt wird (normal geschlossen oder NC).
NBRAls Dichtungsmaterial wird NBR (Nitrilkautschuk) verwendet. Geeignet für Luft, Wasser und Öle. NBR ist nicht für Ozon oder Aceton geeignet. EPDM ist vorzugsweise für heißes Wasser, Dampf und alkalische Substanzen geeignet. Für die meisten anderen Medien ist FKM (Viton) eine widerstandsfähigere und haltbarere Alternative. Sehen Sie sich die Übersicht über die Materialverträglichkeit an.
24V AC/DC. Für die meisten Ventiltypen sind verschiedene Spulen erhältlich (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Verwenden Sie immer die richtige Stromversorgung.
Kv-WertDurchfluss (m3/h) von 20°C warmem Wasser durch das Ventil bei einem Druckabfall von 1 bar. Der Durchfluss kann mit der folgenden Formel berechnet werden: Q=Kv√dp. Beispiel: Der Durchfluss eines Ventils mit Kv=0,5 in einem System mit einem Eingangsdruck von 2 bar und einem freien Auslass kann berechnet werden mit: 0,5√2=0,7m3/h, oder 12 Liter/min. Für Gase muss eine andere Formel verwendet werden, die Durchflussmenge ist dann höher. Ein praktisches Werkzeug zur Bestimmung des erforderlichen Kv-Wertes ist unser Ventilauslegungsrechner.
1 ZollG1-Zoll-Rohrgewinde (BSPP). Bestimmen Sie die Ventilgröße auf der Grundlage der gewünschten Durchflussmenge und des Rohrdurchmessers. Mit Hilfe des Fittingsortiments können Sie das Ventil an die gewünschte Rohrleitung anschließen.
VentilPfeife ⌀
1/8 Zoll± 4 - 8 mm
1/4 Zoll± 6 - 12 mm
3/8 Zoll± 8 - 15 mm
1/2 Zoll± 10 - 16 mm
3/4 Zoll± 15 - 22 mm
1 Zoll± 20 - 30 mm
1½ Zoll± 25 - 50 mm
2 Zoll± 40 - 60 mm

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.
