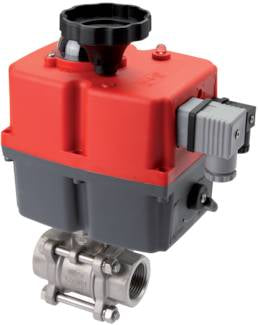

Rp 1/4'' 2-Wege Edelstahl-Kugelhahn mit modulierendem elektrischem Antrieb 24-240V AC/DC

Dieser modulierende J4C wird in Kombination mit einem TamesonPRO 2-Wege Kugelhahn angeboten. Er kann das Ventil in 9 Sekunden von 0-90 Grad drehen mit einem Betriebsdrehmoment von 20 Nm (höheres Anzugsdrehmoment, bitte beachten Sie das Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und verfügt über einen mechanischen Stellungsanzeiger oben am Gerät, um die Ventilstellung klar zu erkennen. Als modulierender Antrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das eine Positionierung des Ventils zwischen 0-90 Grad ermöglicht. Er benötigt ein Steuersignal von 4-20 mA/0-10 V zur Positionierung. Standardmäßig verfügt er über ein manuelles Bedienzahnrad zum manuellen Drehen des Ventils bei Bedarf.

Das 2-Wege Edelstahlventil hat zwei Rp 1/4'' Anschlüsse. Das Ventil hat eine Bohrungsgröße von 11.6 mm und einen Kv-Wert von 8.6 m³/h (Cv = 9.9 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Die Spindeldichtung besteht aus PTFE. Der Kugelhahn hat ein 3-teilige Bauweise, die eine Demontage und gründliche Reinigung ermöglicht. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet das Gerät Schutzart IP67 für eine Umgebungstemperatur von -20°C bis 70°C (-4°F bis 158°F).

Bitte lesen Sie vor dem Anschluss des Antriebs die Bedienungsanleitung sorgfältig.

Vorteile:

• Es handelt sich um einen modulierenden Antrieb mit digitalem Positioniersystem (DPS), um das Ventil mit einem Steuersignal von 4-20 mA/0-10 V überall zwischen 0-90 Grad zu positionieren
• Er verfügt über ein robustes IP67Gehäuse.
• Standardmäßig ist ein manuelles Bedienzahnrad zum manuellen Drehen des Ventils bei Bedarf vorhanden.
• Er hat einen klaren mechanischen Stellungsanzeiger, um den Ventilzustand zu sehen.
• Der Kugelhahn hat eine 3-teilige Bauweise, die eine Demontage und gründliche Reinigung ermöglicht

Nachteile:

• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Betriebsdrehzahl langsamer.

1121 TamesonPRO Kugelhahn

Die Serie 1121 umfasst zuverlässige 2-Wege Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel besteht ebenfalls aus Edelstahl und die Ventilsitze aus PTFE. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis maximal 69 bar (1000 psi). Geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F) und erhältlich in den Größen Rp 1/4'' bis Rp 1''. Kugelhähne der Serie 1121 verfügen alle über eine ISO 5211 Oberflansch (von F03 bis max. F05), was die Montage eines Antriebs ermöglicht.

J4C Antrieb

Die J4C Hochspannungs-Elektroventilantriebe des Herstellers J+J bieten eine beeindruckende Liste von Standardfunktionen, darunter Schutz vor Schäden durch Überdrehmoment oder Kondensation. Antriebe sind auch mit verschiedenen Optionen wie Fail-Safe BSR (Battery Safety Return) oder modulierend namens DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der J4C Fail-Safe- oder modulierende Elektroantrieb ist derselbe wie der Standard-Ein/Aus-J4C-Antrieb, jedoch mit einem BSR- und/oder DPS-Kit im Inneren des Antriebs. Der J4C BSR Fail-Safe-Antrieb kann auf fail-open oder fail-closed eingestellt werden. Der J4C DPS modulierende Antrieb kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
