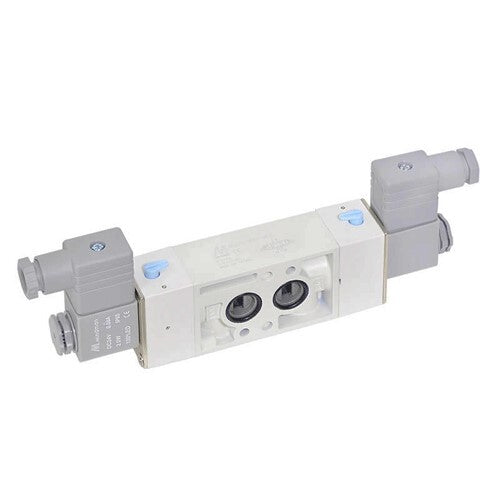

G1/4'' 230V AC 5/2-Wege bi-stabiles NAMUR-Magnetventil 1,5-8bar MVSN

G1/4'' 230V AC 5/2-Wege bi-stabiles NAMUR-Magnetventil 1,5-8bar MVSN
G1/4'' 230V AC 5/2-Wege bi-stabiles NAMUR-Magnetventil 1,5-8bar MVSN
Referenz: MVSN-220-4E2-8A-AC220
Marke: Mindman

Pneumatisches 5/2-Wege-Magnetventil von Mindman mit G1/4" Anschlüssen (Innengewinde), Namur (VDI/VDE 3845) Konfiguration, G1/8" Abluftanschlüssen und 230V AC Spulen. Das Ventil ist bi-stabil. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehören die Steuerung eines doppeltwirkenden Zylinders oder eines pneumatischen Stellantriebs. Betriebsdruck 2-8 bar. Medium Luft, nicht geeignet für andere Medien oder Vakuum. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,038s, Kv-Wert 0,8 Nm3/h (862 Nl/min).

Einschließlich Spule und DIN-B-Stecker
Alle anzeigen
Regulärer Preis
€77.96
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€65.51
ohne MwSt.

Vorrätig +5 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 5 des Produkts MVSN-220-4E2-8A-AC220 erhöht sich die Lieferzeit der Bestellung um 5 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 5 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist 5/2-Wege und bi-stabil (2 Spulen). Das Ventil hat G1/4"-Anschlüsse (BSPP-Gewinde). Die Spulenspannung ist 230V AC und die Leistung beträgt 4,9VA. Bitte beachten Sie, dass die Auslassöffnungen ein G1/8"-Gewinde haben und kleiner sind als die anderen Öffnungen. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 2 bis 8 bar. Dieses Ventil hat eine Namur-Konfiguration, so dass es ohne Schlauchanschluss direkt an einen pneumatischen Stellantrieb montiert werden kann. Die Reaktionszeit beträgt 0,038 s. Kv-Wert 0,8 (862Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet.

Ein 5/2-Wege-Ventil hat fünf Anschlüsse und zwei Zustände. Zwei Anschlüsse (A und B) werden an das Gerät angeschlossen, z. B. an einen doppeltwirkenden Zylinder. Ein Anschluss dient der Zufuhr von Druckluft (Anschluss P), die beiden anderen Anschlüsse dienen der Entlüftung (Anschluss S und R) und sind mit Anschluss B bzw. A verbunden. Durch Umschalten des Zustands wird entweder Anschluss A unter Druck gesetzt und Anschluss B entlüftet oder Anschluss A entlüftet und Anschluss B unter Druck gesetzt. Wenn das Ventil zur Steuerung eines doppeltwirkenden Zylinders verwendet wird, wird ein Ventilzustand zur Bewegung des Zylinders in eine Richtung und der andere Zustand zur Bewegung des Zylinders in die entgegengesetzte Richtung verwendet.dieses Ventil ist doppeltwirkend, was bedeutet, dass das Magnetventil von zwei Magneten gesteuert wird. Die Magnete sind impulsgesteuert und können jeweils einen Ventilzustand steuern. Werden beide Magnete nicht betätigt, bleibt das Ventil im letzten Zustand. Daher ist das Ventil bi-stabil.

Mindman ist ein internationaler Hersteller von hochwertigen Pneumatikkomponenten mit Hauptproduktionsstandort in Taiwan. Mit einer reichen Produktionsgeschichte, einer sehr breiten Produktpalette und einer kosteneffizienten Herstellung von Qualitätsprodukten ist das Unternehmen einer der echten Marktführer in der Pneumatikbranche.

Wichtigste Vorteile

  • Geringer Durchflusswiderstand (Kv=0,8m3/h)
  • Schneller und zuverlässiger Betrieb
  • Lange Lebensdauer (12.000.000+ Zyklen)
  • Geringer Energieverbrauch (4,9VA)
  • Wartungsfreie Konstruktion
  • Die Spule kann in vier Richtungen installiert werden (4 x 90°)
  • Konzipiert für die Verteilermontage

Wichtige Hinweise

  • Nur für (saubere) Luft, nicht für andere Medien oder Vakuum.
  • Für den ordnungsgemäßen Betrieb ist ein Mindestdruck von 2 bar erforderlich (pilotgesteuertes Ventil).
  • Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.
  • Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.).

Technische Daten

ParameterWert
SerieMVSN-Typ
Kreislauf Funktion5/2 Weg
HäfenG1/4" Innengewinde (BSPP), 1/8" Auslassöffnungen
BetriebPilotbetrieb (intern pilotiert)
Druck2 - 8 bar (Mindestdruck von 2 bar erforderlich)
StabilitätBi-stabil (2 Spulen)
GehäuseAluminium
SiegelHNBR
Temperatur-5 bis 50°C
HandbedienungJa
Spannung230V AC (50/60Hz) ±10%
Strom4,9VA
IP-KlasseIP-65 (IEC-Norm 60529)
IsolationsklasseF
AnschlussDIN43650B (EN175301-803 Stil B)
MediumLuft, 5mu gefiltert. Das Ventil wird bei der Montage geschmiert, eine zusätzliche Schmierung ist unter normalen Umständen nicht erforderlich.
Reaktionszeit0.038 s
Kv-value0,8m3/h (862Nl/min)

Namur-Konfiguration

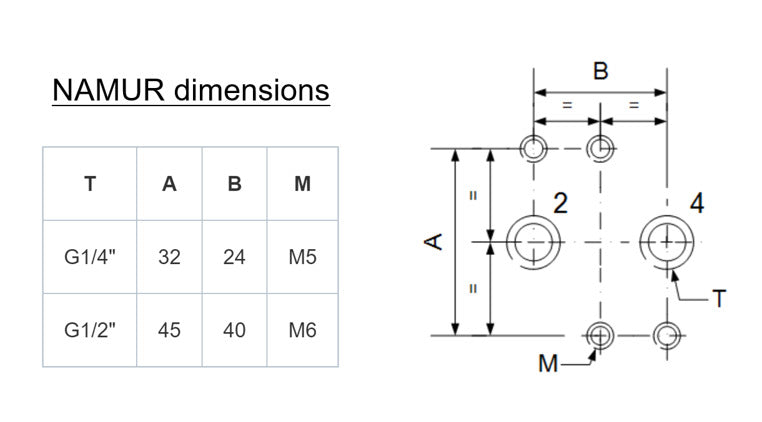

Namur (VDI/VDE 3845) definiert eine Standardschnittstelle zwischen pneumatischen Wegeventilen und Stellantrieben. Das Magnetventil ist mit zwei O-Ringen ausgestattet, um eine leckdichte Verbindung zwischen dem Ventil und dem Antrieb herzustellen. Das Magnetventil kann um 180 Grad gedreht werden. Dadurch wird bestimmt, ob der Antrieb mit Druck beaufschlagt oder entlüftet wird, wenn das Magnetventil aktiviert ist. Die nachstehende Abbildung zeigt die Abmessungen des Anschlusses sowohl für G1/4" als auch für G1/2".

TABM
G1/4"3224M5
G1/2"4540M6

In der Schachtel

  • Magnetventil (Typ MVSN-220-4E2-8A-AC220)
