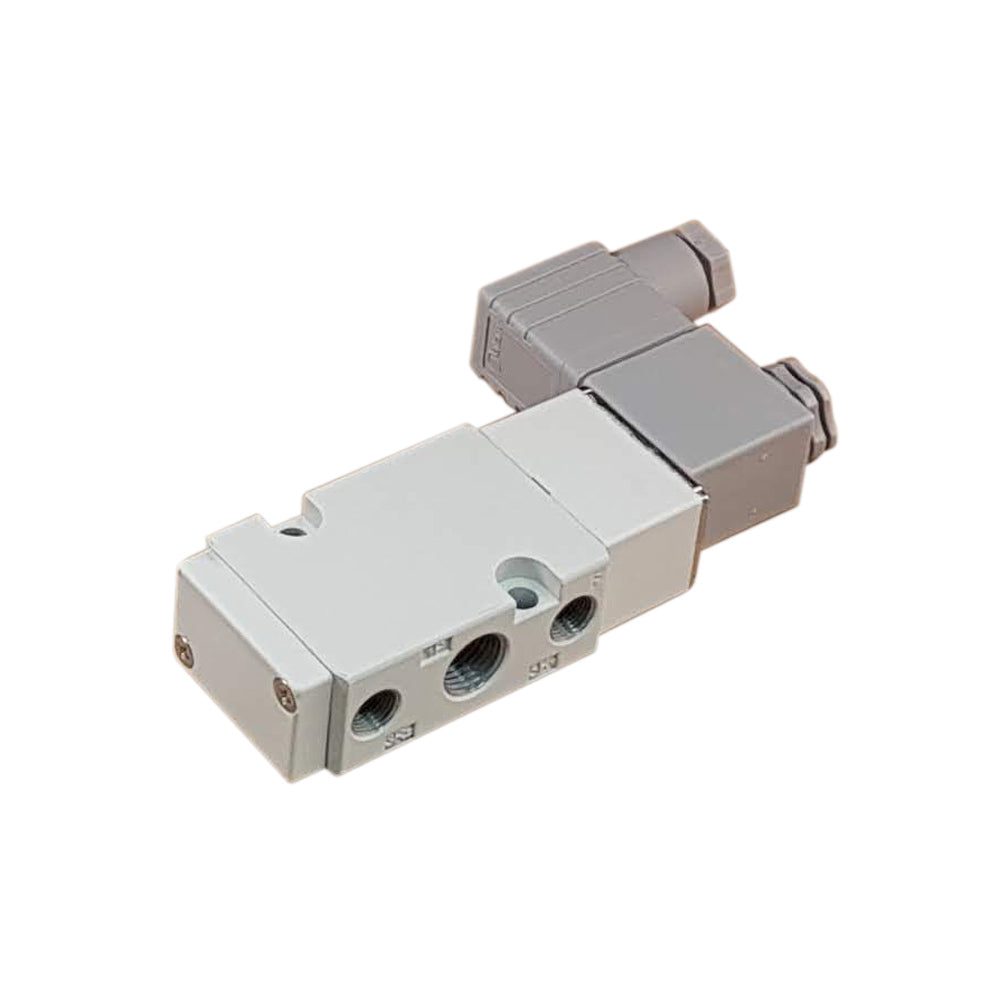

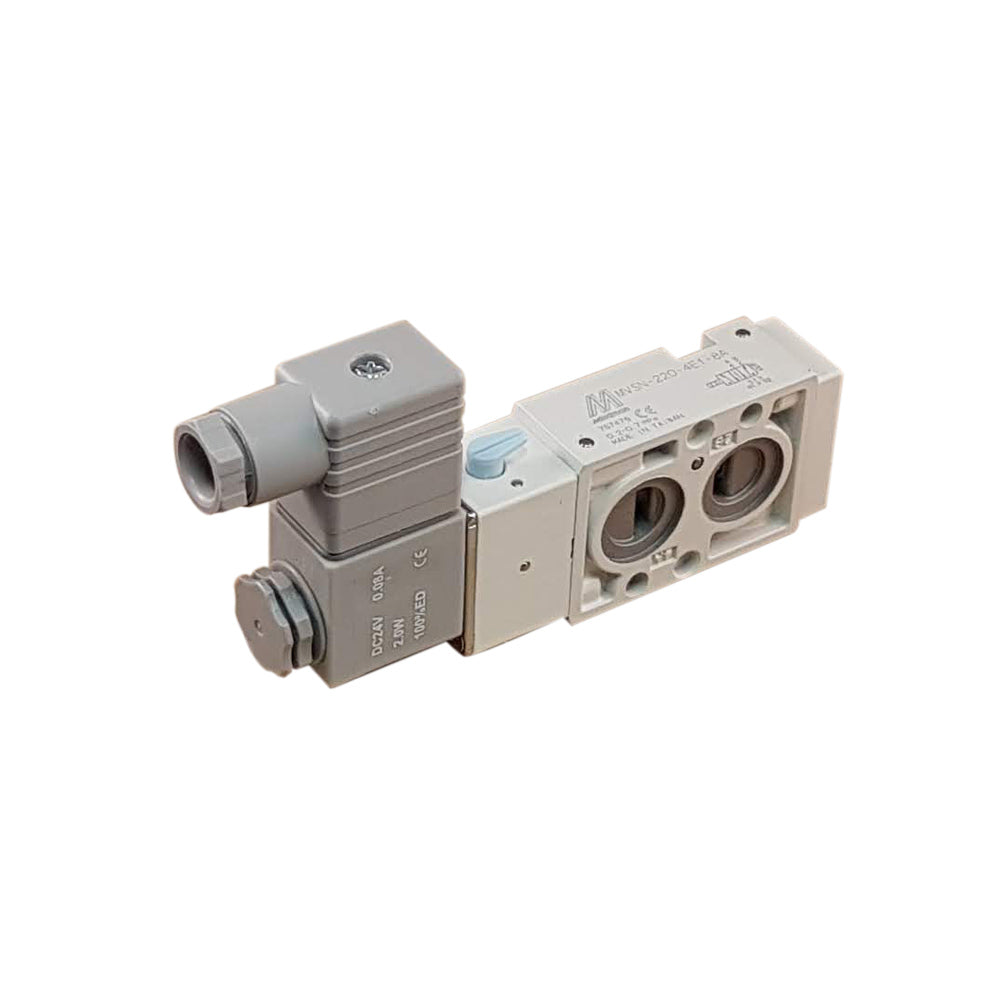

G1/4'' 230V AC 5/2-Wege NAMUR-Magnetventil 1,5-8bar MVSN

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist 5/2-Wege und monostabil (1 Spule). Das Ventil hat G1/4"-Anschlüsse (BSPP-Gewinde). Die Spulenspannung ist 230V AC und die Leistung beträgt 4,9VA. Bitte beachten Sie, dass die Auslassöffnungen ein G1/8"-Gewinde haben, sie sind kleiner als die anderen Öffnungen. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 2 bis 8 bar. Dieses Ventil hat eine Namur-Konfiguration, so dass es ohne Schlauchanschluss direkt an einen pneumatischen Stellantrieb montiert werden kann. Die Reaktionszeit beträgt 0,038 s. Kv-Wert 0,8 (862Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet.

Ein 5/2-Wege-Ventil hat fünf Anschlüsse und zwei Zustände. Zwei Anschlüsse (A und B) werden an das Gerät angeschlossen, z. B. an einen doppeltwirkenden Zylinder. Ein Anschluss dient der Zufuhr von Druckluft (Anschluss P), die beiden anderen Anschlüsse dienen der Entlüftung (Anschluss S und R) und sind mit Anschluss B bzw. A verbunden. Durch Umschalten des Zustands wird entweder Anschluss A unter Druck gesetzt und Anschluss B entlüftet oder Anschluss A entlüftet und Anschluss B unter Druck gesetzt. Wenn das Ventil zur Steuerung eines doppeltwirkenden Zylinders verwendet wird, wird ein Ventilzustand zur Bewegung des Zylinders in eine Richtung und der andere Zustand zur Bewegung des Zylinders in die entgegengesetzte Richtung verwendet.dieses Ventil ist einfachwirkend, was bedeutet, dass das Ventil von einem Magneten gesteuert wird und durch eine Feder in die Ruhestellung zurückkehrt. Wird der Magnet nicht betätigt, kehrt das Ventil in die Ruhestellung (rechter Quadrant) zurück.

Mindman ist ein internationaler Hersteller von hochwertigen Pneumatikkomponenten mit Hauptproduktionsstandort in Taiwan. Mit einer reichen Produktionsgeschichte, einer sehr breiten Produktpalette und einer kosteneffizienten Herstellung von Qualitätsprodukten ist das Unternehmen einer der echten Marktführer in der Pneumatikbranche.

Wichtigste Vorteile

• Geringer Durchflusswiderstand (Kv=0,8m3/h)
• Schneller und zuverlässiger Betrieb
• Lange Lebensdauer (12.000.000+ Zyklen)
• Geringer Energieverbrauch (4,9VA)
• Wartungsfreie Konstruktion
• Die Spule kann in vier Richtungen installiert werden (4 x 90°)
• Konzipiert für die Verteilermontage

Wichtige Hinweise

• Nur für (saubere) Luft, nicht für andere Medien oder Vakuum.
• Für den ordnungsgemäßen Betrieb ist ein Mindestdruck von 2 bar erforderlich (pilotgesteuertes Ventil).
• Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.
• Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.).

Namur-Konfiguration

Namur (VDI/VDE 3845) definiert eine Standardschnittstelle zwischen pneumatischen Wegeventilen und Stellantrieben. Das Magnetventil ist mit zwei O-Ringen ausgestattet, um eine leckdichte Verbindung zwischen dem Ventil und dem Antrieb herzustellen. Das Magnetventil kann um 180 Grad gedreht werden, wodurch festgelegt wird, ob der Antrieb bei Betätigung des Magnetventils mit Druck beaufschlagt oder entlüftet wird. Die nachstehende Abbildung zeigt die Abmessungen des Anschlusses sowohl für G1/4" als auch für G1/2".

In der Schachtel

• Magnetventil (Typ MVSN-220-4E1-8A-AC220)
