G1/4'' 230V AC Messing-Magnetventil PTFE (-40-180°C) 0-14bar - Burkert 6013 136022

G1/4'' 230V AC Messing-Magnetventil PTFE (-40-180°C) 0-14bar - Burkert 6013 136022
G1/4'' 230V AC Messing-Magnetventil PTFE (-40-180°C) 0-14bar - Burkert 6013 136022
G1/4'' 230V AC Messing-Magnetventil PTFE (-40-180°C) 0-14bar - Burkert 6013 136022
G1/4'' 230V AC Messing-Magnetventil PTFE (-40-180°C) 0-14bar - Burkert 6013 136022
Referenz: 136022
Marke: Burkert

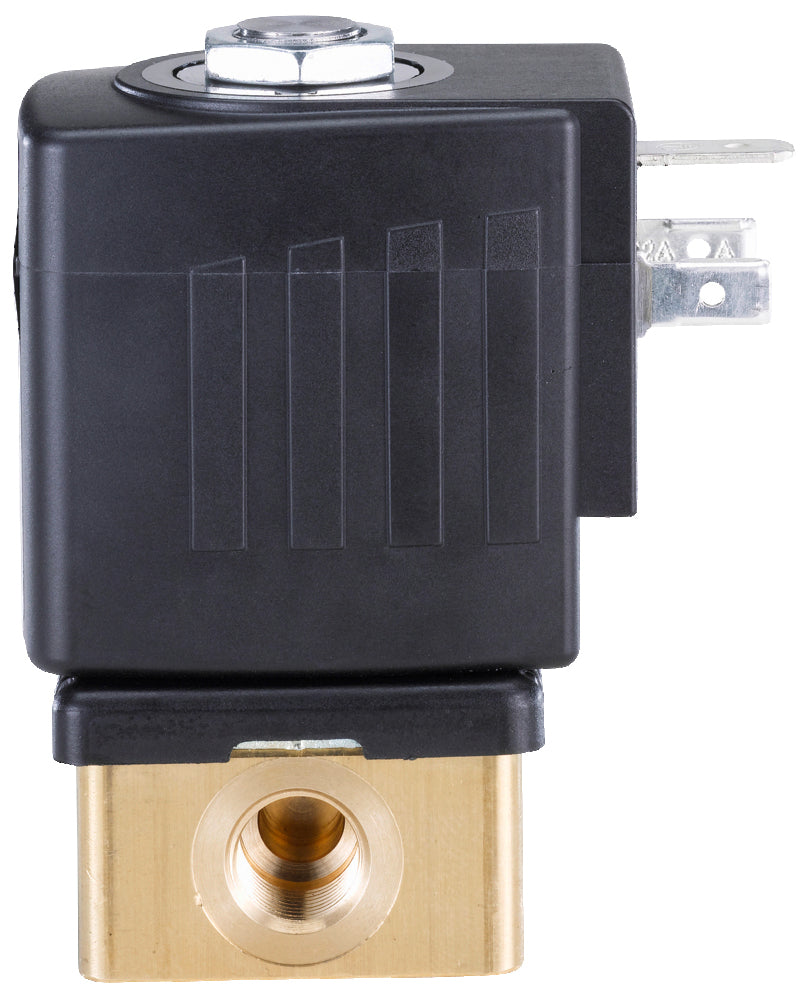

Bürkert 2/2-Wege-Magnetventil (Typ 6013) mit G1/4-Zoll-Gewinde und 230V AC-Spule. Normalerweise geschlossen (öffnet bei Erregung). Speziell entwickelt für saubere Medien mit extremen Temperaturen (-40 bis 180°C) und einem Betriebsdruck von 0-14 bar (direkt betrieben). Gehäuse aus Messing mit PTFE-Dichtung. Die Blende beträgt 3mm und der Kv-Wert 0,23m3/h (3,8 l/min bei dP=1 bar, Wasser).

Hinweis: Das Produkt kann nicht zurückgegeben werden.
Anmerkung: DIN-Stecker nicht enthalten
Alle anzeigen
Regulärer Preis
€130.89
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€109.99
ohne MwSt.

Vorrätig +6 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts 136022 erhöht sich die Lieferzeit der Bestellung um 6 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 3 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 7 - 8 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

Durchflussmenge berechnen: bei 1 bar Differenzdruck (Wasser) beträgt die Durchflussmenge ca. 3,8 l/min.

Das Ventil hat eine PTFE (Teflon)-Dichtung, die für fast alle Flüssigkeiten und Gase geeignet ist.

Magnetventile sind elektrisch gesteuerte Ventile, die mit Hilfe eines elektrischen Stroms durch einen Magneten (Spule) öffnen oder schließen. Solange sie unter Strom stehen, verbrauchen sie Energie. Sie lassen sich schnell öffnen und schließen. Sie sind schmutzempfindlich und können nur mit sauberen Flüssigkeiten oder Gasen verwendet werden.

Wichtige Vorteile

  • Durch die kompakte Bauweise und die zahlreichen Optionen ist der 6013 für eine Vielzahl von Anwendungen geeignet
  • Funktioniert ohne Druckdifferenz
  • Durch den PTFE-Ventilsitz für Medientemperaturen zwischen -40 und 180°C geeignet
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Wichtig

  • Verwenden Sie saubere Flüssigkeiten oder Gase. Magnetventile sind sehr schmutzempfindlich.
  • Versorgen Sie die Spule nicht mit Strom, wenn die Spule aus dem Ventil entfernt ist. Die Spule wird überhitzt und kann durchbrennen.
  • Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.

Bürkert Serie 6013 Übersicht

Das 6013-Ventil ist eines der beliebtesten Burkert-Magnetventiltypen. Es handelt sich um ein kompaktes, direkt betätigtes Hubmagnetventil, das ohne Differenzdruck über dem Ventil arbeitet. Er kann für Niederdruckanwendungen eingesetzt werden, es gibt aber auch Versionen, die bis zu 25 bar arbeiten. Das Ventil ist für kleine Durchflussmengen mit Anschlussgrößen von G 1/8 bis G 3/8 und Düsengrößen von 2 bis 6 mm ausgelegt. Neben den Inline-Versionen mit Gewinde ist eine spezielle SFB-Flanschausführung erhältlich, die die Installation mehrerer Ventile auf einer einzigen Anschlussplatte ermöglicht. Neben den vielseitigen Standardversionen ist der 6013 mit Optionen wie ATEX-Zulassung, DVGW-Gaszulassung, Impulsspule (rastend), Handbetätigung, Kick- und Drop-Funktion (Energiereduzierung), Extremtemperaturversionen und öl- und fettfreien Versionen für Sauerstoff-, Vakuum- und Analyseanwendungen erhältlich.

Beschreibungen

BegriffBeschreibung
SolenoidventilElektromechanisch betätigtes Ventil. Zum Öffnen oder Schließen des Ventils wird ein elektrischer Strom durch einen Magneten verwendet.
Direkt betriebenDie Magnetspule zieht einen ferromagnetischen Stößel. Dadurch wird die Blende direkt geöffnet oder geschlossen. Es ist kein Differenzdruck erforderlich (arbeitet ab 0 bar).
2/2-Wege2 Anschlüsse (Einlass und Auslass) und 2 Positionen (offen und geschlossen).
Normal geschlossenDas Ventil öffnet, wenn die Spule erregt wird (normal geschlossen oder NC).
PTFEAls Dichtungsmaterial wird PTFE (Teflon) verwendet. PTFE ist verschleißfest, recht hart und wird häufig bei hohen Betriebsdrücken eingesetzt. Außerdem ist das Material sehr inert und kann in Verbindung mit fast allen Flüssigkeiten und Gasen verwendet werden.
230V AC230 Volt AC (50Hz). Für die meisten Ventiltypen sind verschiedene Spulen erhältlich (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Verwenden Sie immer die richtige Stromversorgung.
Kv-WertDurchfluss (m3/h) von Wasser mit einer Temperatur von 20°C durch das Ventil bei einem Druckabfall von 1 bar. Der Durchfluss kann mit der folgenden Formel berechnet werden: Q=Kv√dp. Beispiel: Der Durchfluss eines Ventils mit Kv=0,5 in einem System mit einem Eingangsdruck von 2 bar und einem freien Auslass kann berechnet werden mit: 0,5√2=0,7m3/h, oder 12 Liter/min. Für Gase muss eine andere Formel verwendet werden, die Durchflussmenge ist dann höher. Ein praktisches Werkzeug zur Bestimmung des erforderlichen Kv-Wertes ist unser Ventilauslegungsrechner.
1/4 ZollG1/4-Zoll-Rohrgewinde (BSPP). Bestimmen Sie die Ventilgröße auf der Grundlage der gewünschten Durchflussmenge und des Rohrdurchmessers. Mit Hilfe des Fittingsortiments können Sie das Ventil an die gewünschte Rohrleitung anschließen.
VentilPfeife ⌀
1/8 Zoll± 4 - 8 mm
1/4 Zoll± 6 - 12 mm
3/8 Zoll± 8 - 15 mm
1/2 Zoll± 10 - 16 mm
3/4 Zoll± 15 - 22 mm
1 Zoll± 20 - 30 mm
1½ Zoll± 25 - 50 mm
2 Zoll± 40 - 60 mm

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.
