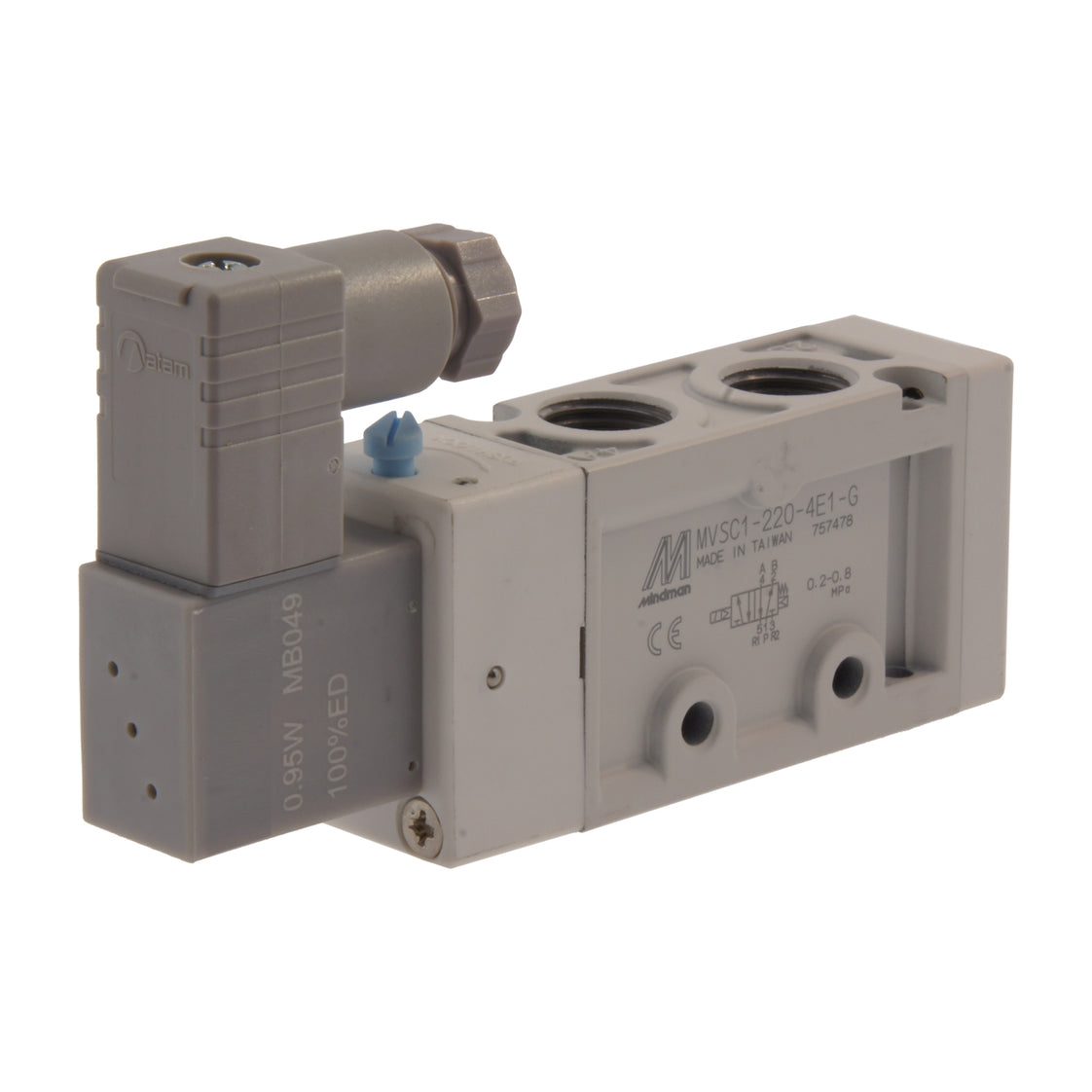

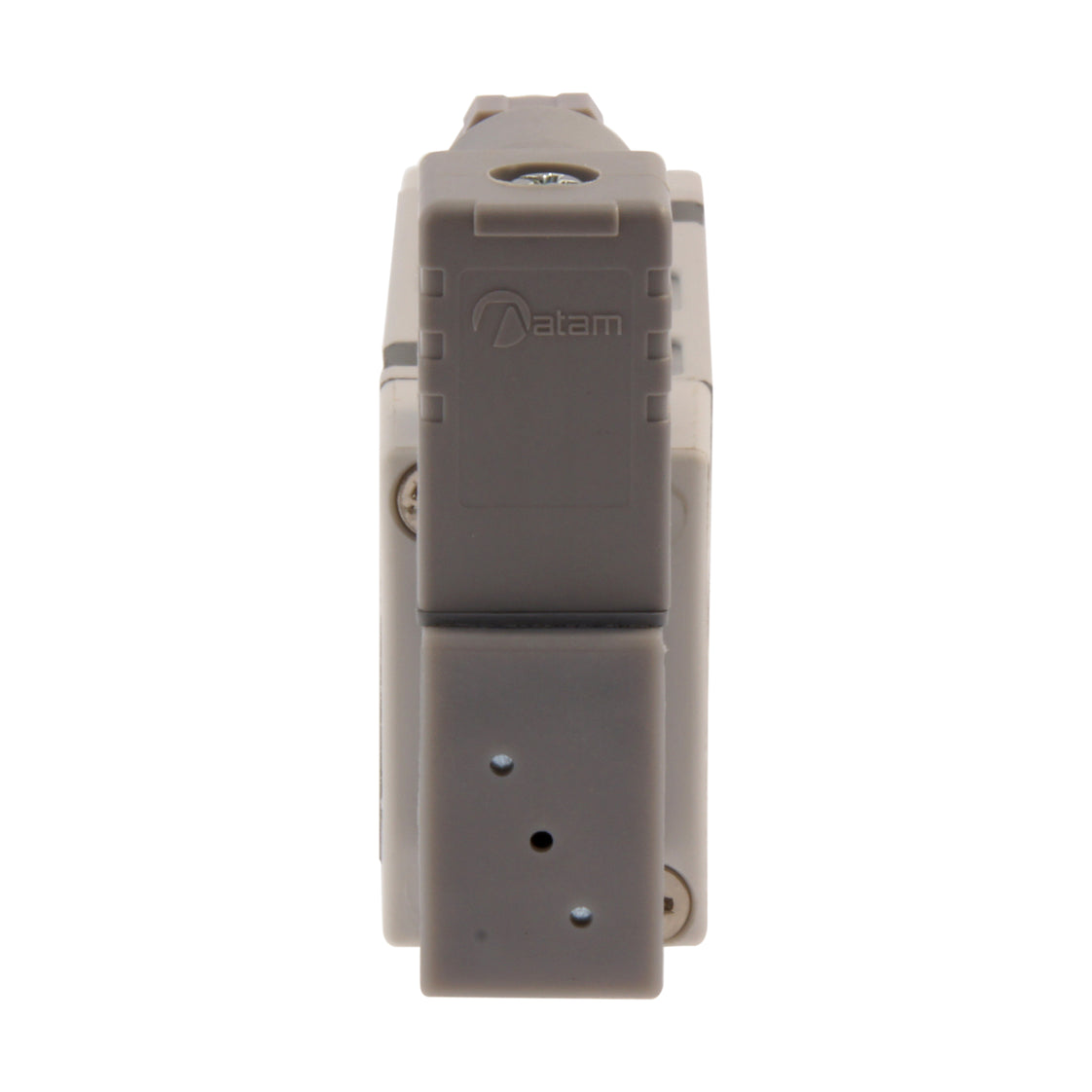

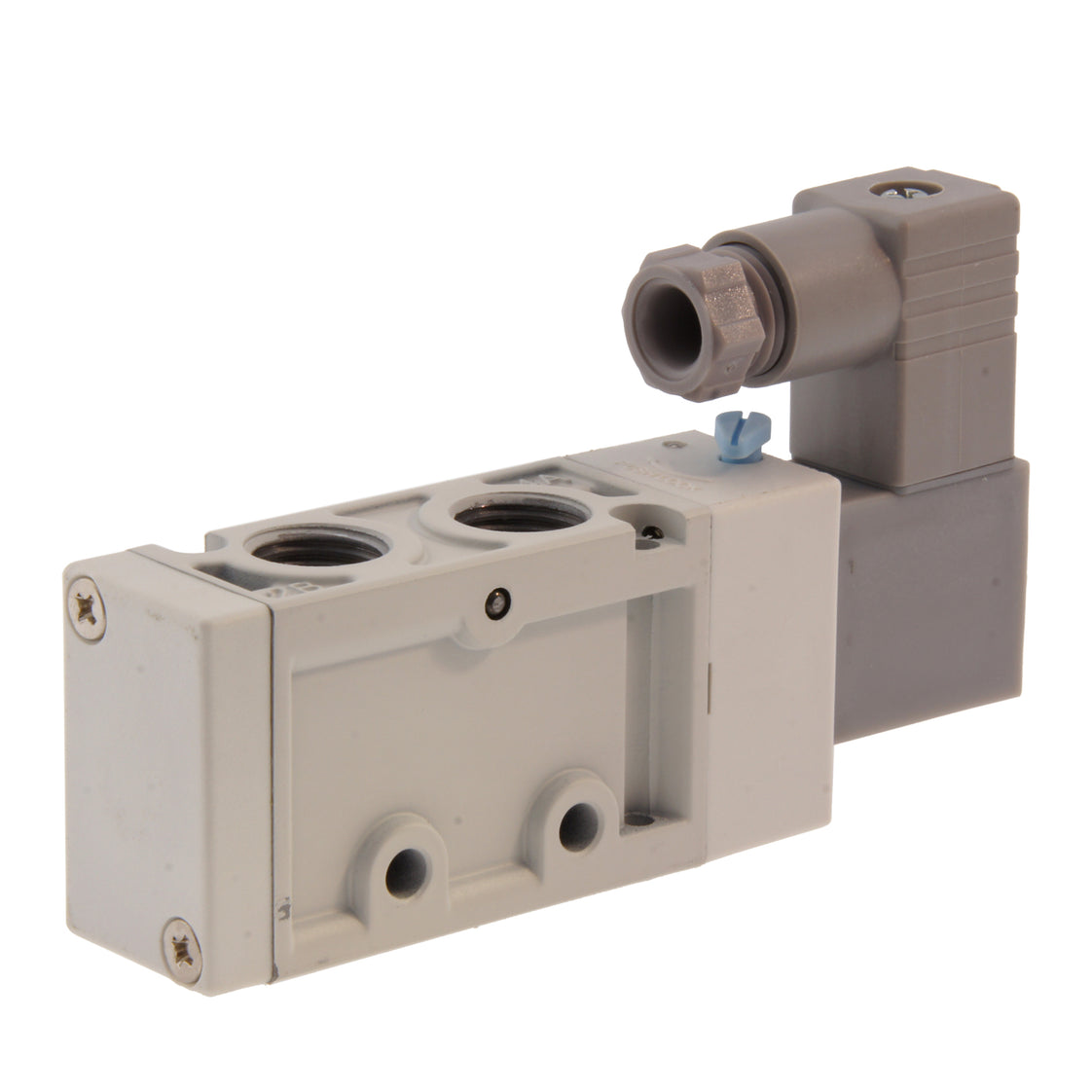

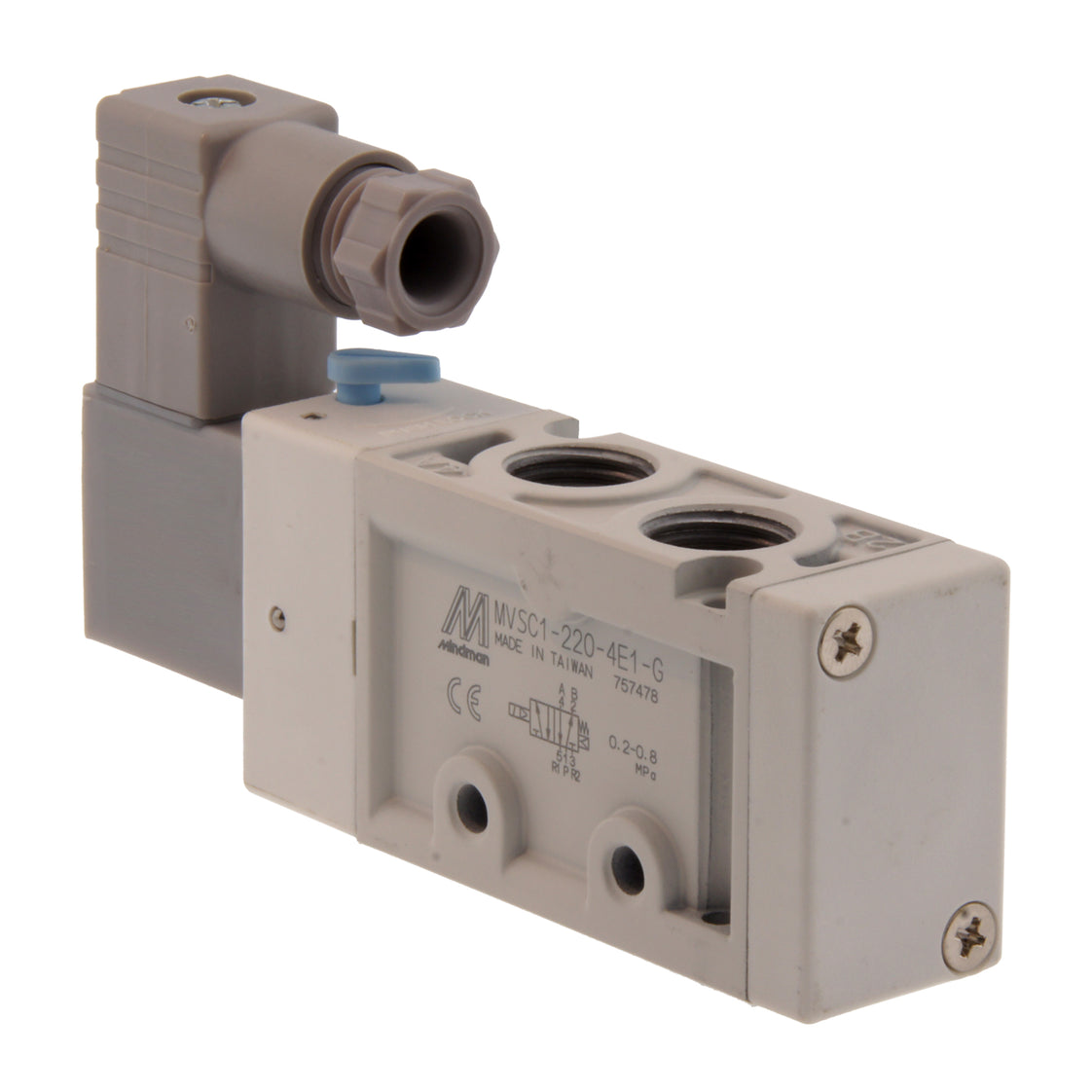

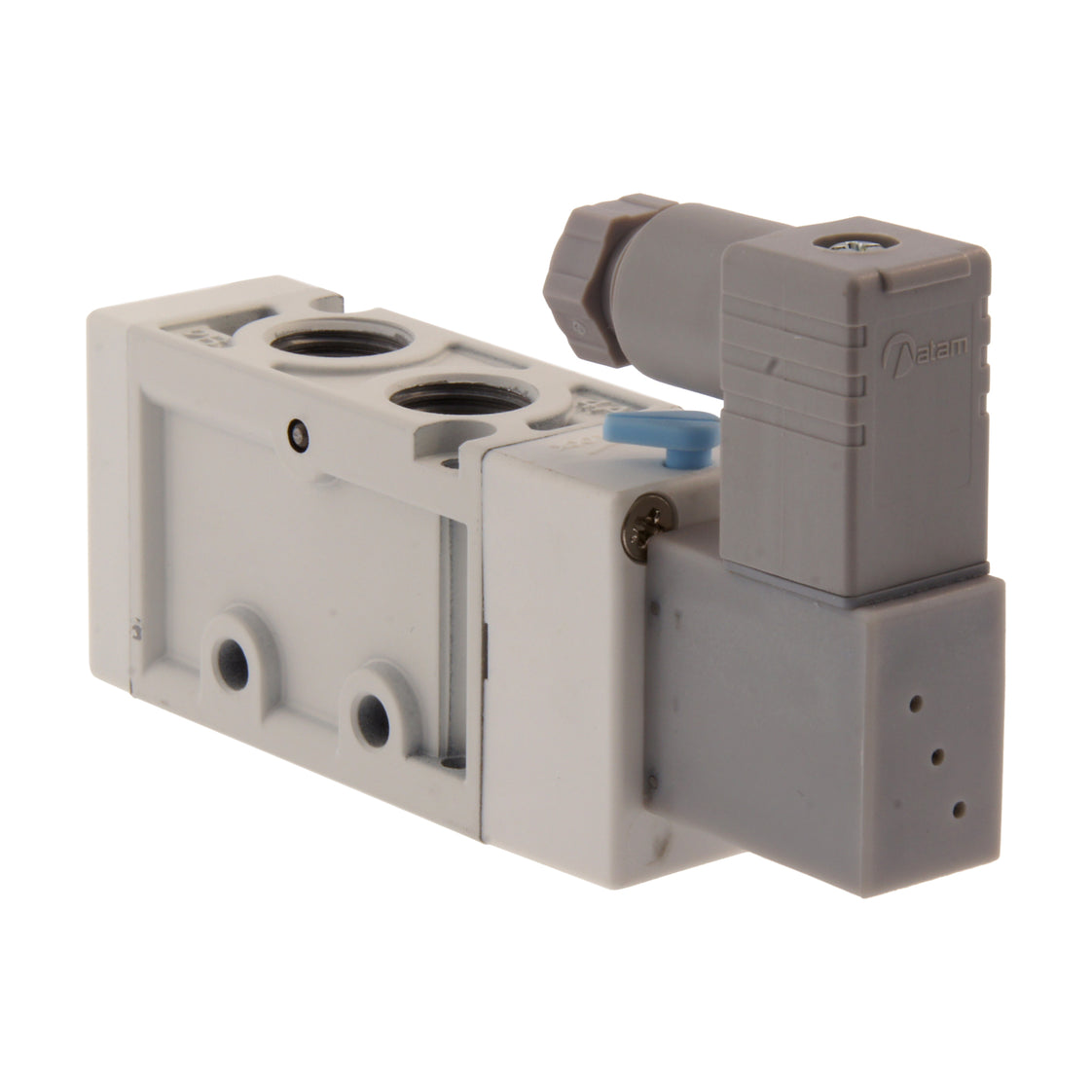

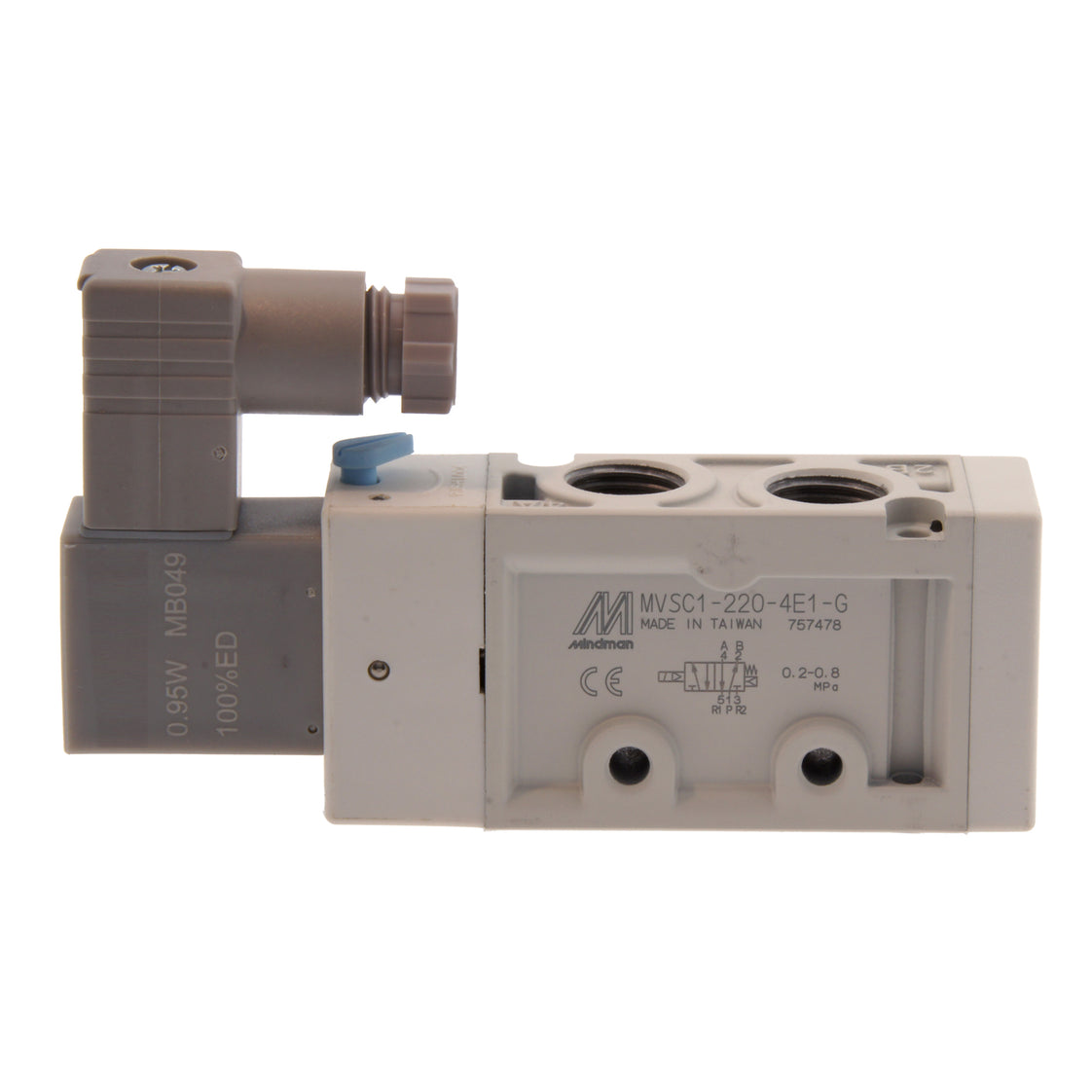

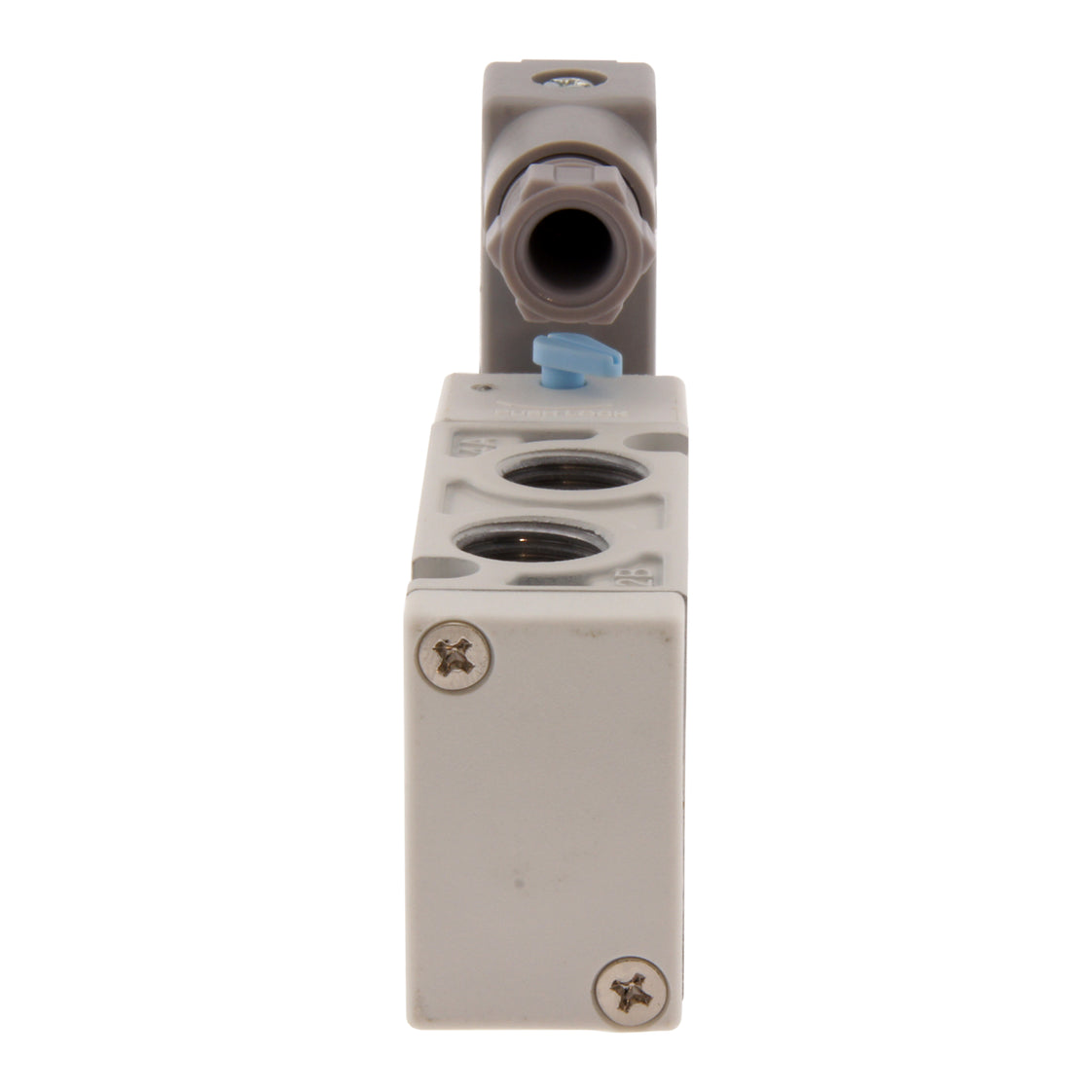

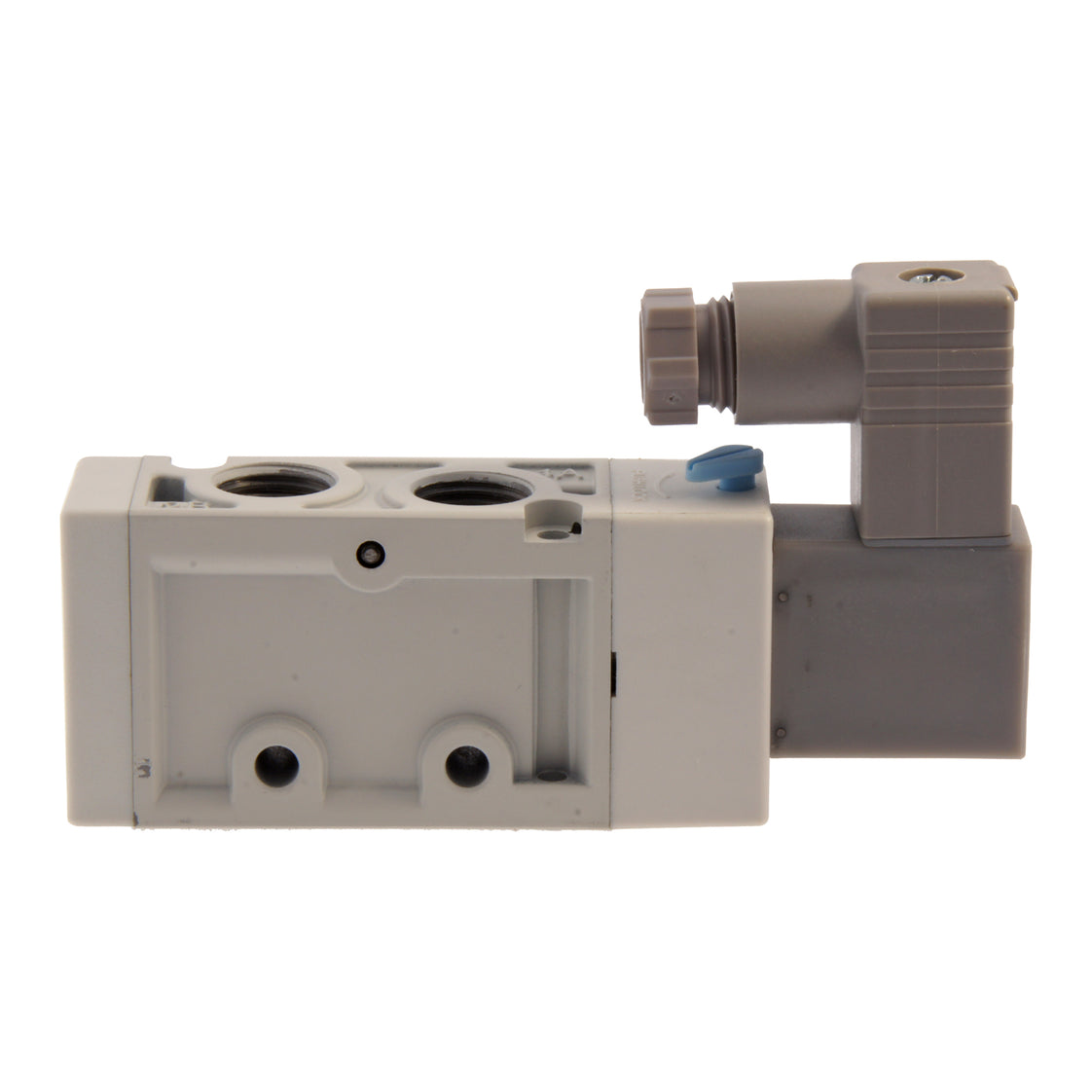

G1/4'' 24V DC 5/2-Wege-Magnetventil 2-8bar MVSC1
Pneumatisches 5/2-Wege-Magnetventil (monostabil) von Mindman mit G1/4-Zoll-Anschlüssen (Innengewinde), G 1/8-Zoll-Auslassanschlüssen und 24-V-DC-Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehören die Steuerung eines doppeltwirkenden Zylinders oder eines pneumatischen Stellantriebs. Betriebsdruck von 2 bis 8 bar (29 bis 116 psi). Nur für Luft geeignet. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,03 s, Kv-Wert 0,8 Nm3/h (862 Nl/min).
Einschließlich Spule und DIN-C-Stecker
- Regulärer Preis
- €28,69
- Regulärer Preis
- €24,11
Beschreibung

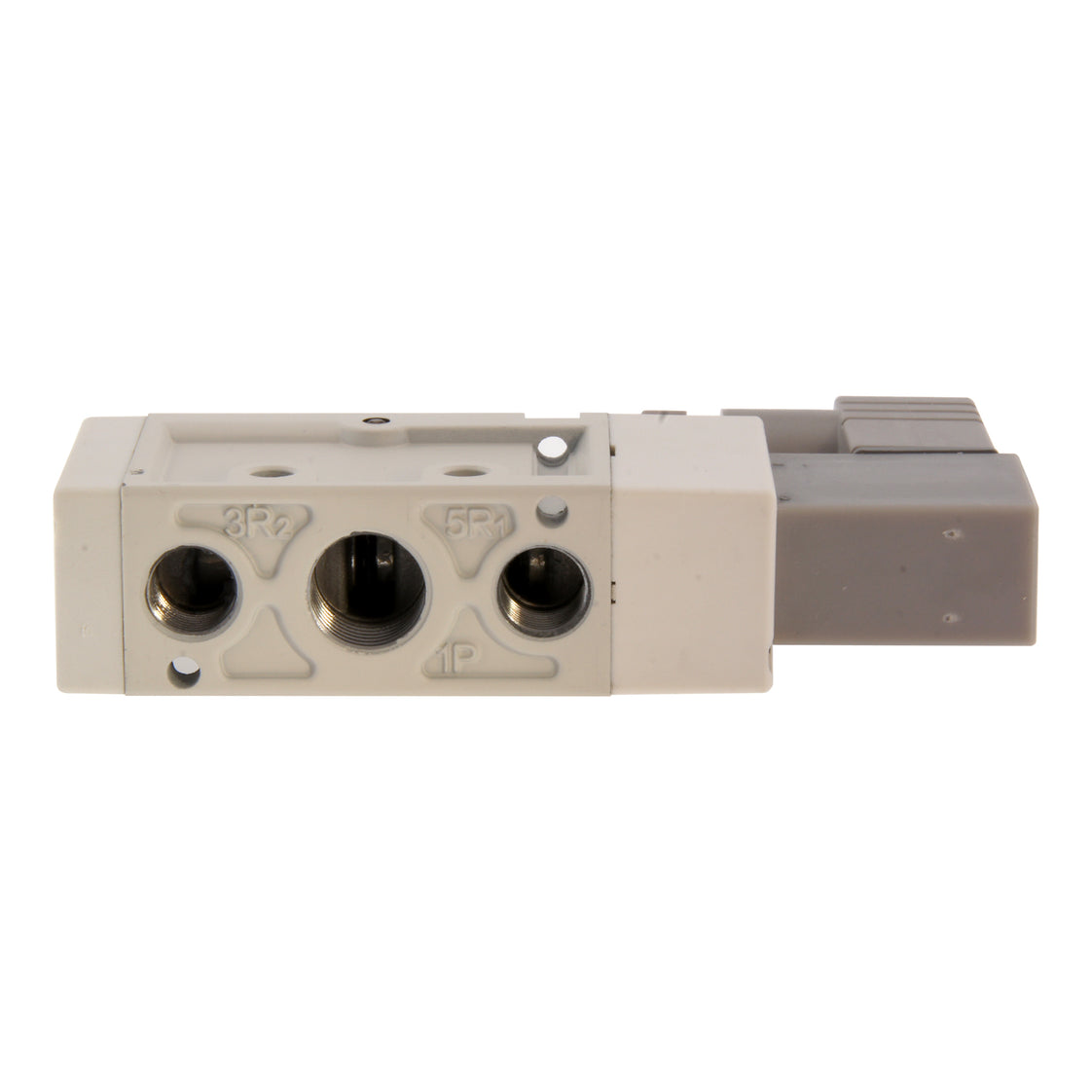

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist ein 5/2-Wege-Ventil, monostabil, mit einer Spule ausgestattet. Das Ventil hat G 1/4 Zoll Anschlüsse (BSPP Innengewinde). Die Spulenspannung beträgt 24 V DC und die Leistung 0,95 VA. Bitte beachten Sie, dass die Auslassöffnungen ein G 1/8-Zoll-Gewinde haben, sie sind kleiner als die anderen Öffnungen. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 2 bis 8 bar (29 bis 116 psi). Montage auf Verteiler mit zentraler Versorgung und Entlüftung möglich. Die Reaktionszeit beträgt 0,03 s. Das Ventil hat einen Kv-Durchflusswert von 0,8 Nm3/h (862 Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet. Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.). Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.

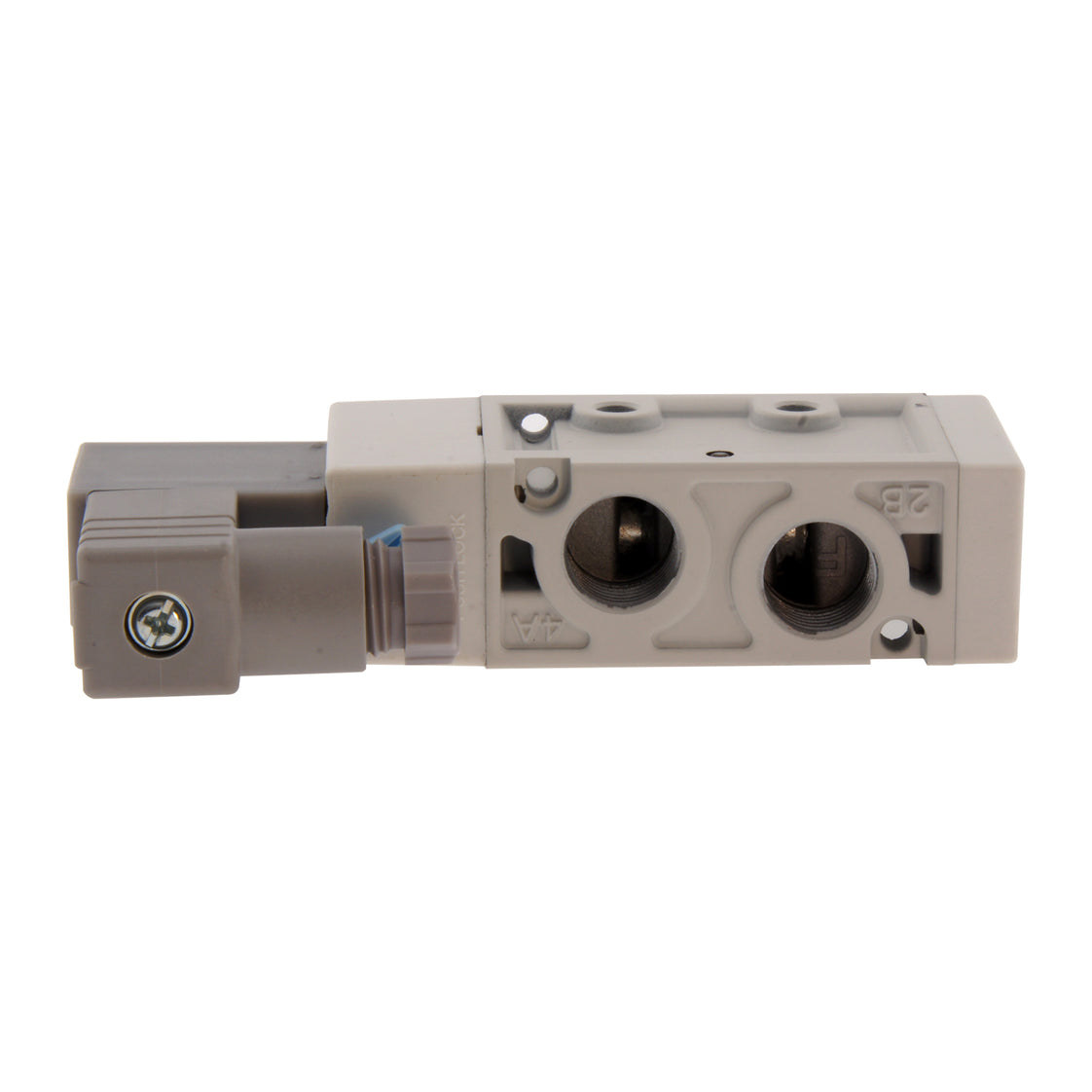

Ein 5/2-Wege-Ventil hat fünf Anschlüsse und zwei Zustände. Zwei Anschlüsse (A und B) werden mit einem gesteuerten Bauteil, z. B. einem doppeltwirkenden Zylinder, verbunden. Ein Anschluss dient der Zufuhr von Druckluft (Anschluss P), die beiden anderen Anschlüsse dienen der Entlüftung (Anschluss S und R) und sind mit Anschluss B bzw. A verbunden. Durch Umschalten des Zustands wird entweder Anschluss A unter Druck gesetzt und Anschluss B entlüftet oder Anschluss A entlüftet und Anschluss B unter Druck gesetzt. Wenn das Ventil zur Steuerung eines doppeltwirkenden Zylinders verwendet wird, wird ein Ventilzustand zur Bewegung des Zylinders in eine Richtung und der andere Zustand zur Bewegung des Zylinders in die entgegengesetzte Richtung verwendet.dieses Ventil ist einfachwirkend, was bedeutet, dass das Ventil von einem Magneten gesteuert wird und durch eine Feder in die Ruhestellung zurückkehrt. Wird der Magnet nicht betätigt, kehrt das Ventil in die Ruhestellung (rechter Quadrant) zurück.
Vorteile:
- Geringer Durchflusswiderstand (Kv=0,8m3/h)
- Schneller und zuverlässiger Betrieb
- Lange Lebensdauer (12.000.000+ Zyklen)
- Geringer Energieverbrauch (0,95VA)
- Wartungsfreie Konstruktion
- Die Spule kann in vier Richtungen installiert werden (4 x 90°)
- Konzipiert für die Verteilermontage
Nachteile:
- Nur für (saubere) Luft, nicht für andere Medien oder Vakuum
- Minimaler Druck von 2 bar für den ordnungsgemäßen Betrieb erforderlich (vorgesteuertes Ventil)
Baureihe MVSC1
Die Mindman MVSC1-Serie besteht aus indirekt betätigten, kompakten Pneumatik-Magnetventilen in 3/2-, 5/2- und 5/3-Wege-Konfiguration. Die Baureihen MVSC und MVSC1 sind für die Verteilermontage konzipiert und haben die gleichen Einbaumaße. Die MVSC1-Serie benötigt für den Betrieb einen bestimmten Mindestdifferenzdruck. Sie sind daher nicht für Vakuumanwendungen geeignet. Sie können bis zu einem maximalen Druck von 8 bar verwendet werden. Die Ventile sind mit Spulen für 24 V DC, 230 V AC und 110 V AC erhältlich und mit einer Handnotbetätigung ausgestattet. Das Gehäuse besteht aus Aluminium mit einer HNBR-Dichtung. Die Ventile sind mit BSP- oder NPT-Anschlüssen erhältlich. Die Ventile der Serie MVSC1 zeichnen sich durch einen langen und zuverlässigen Betrieb und eine wartungsfreie Konstruktion aus.
Mindman ist ein internationaler Hersteller von hochwertigen Pneumatikkomponenten mit Hauptproduktionsstandort in Taiwan. Mit einer reichen Produktionsgeschichte, einer sehr breiten Produktpalette und einer kosteneffizienten Herstellung von Qualitätsprodukten ist das Unternehmen einer der echten Marktführer in der Pneumatikbranche.
