G1/4'' 24V UC Messing-Magnetventil FKM 0-5bar ATEX - Burkert 6013 278594

Hinweis: Dieses Produkt wird eingestellt und durch 351896 ersetzt

Magnetventil G1/4'' NC Messing FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
Magnetventil G1/4'' NC Messing FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
351896 €187,99
Abgesetzt
G1/4'' 24V UC Messing-Magnetventil FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Messing-Magnetventil FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Messing-Magnetventil FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Messing-Magnetventil FKM 0-5bar ATEX - Burkert 6013 278594
Referenz: 278594
Marke: Burkert

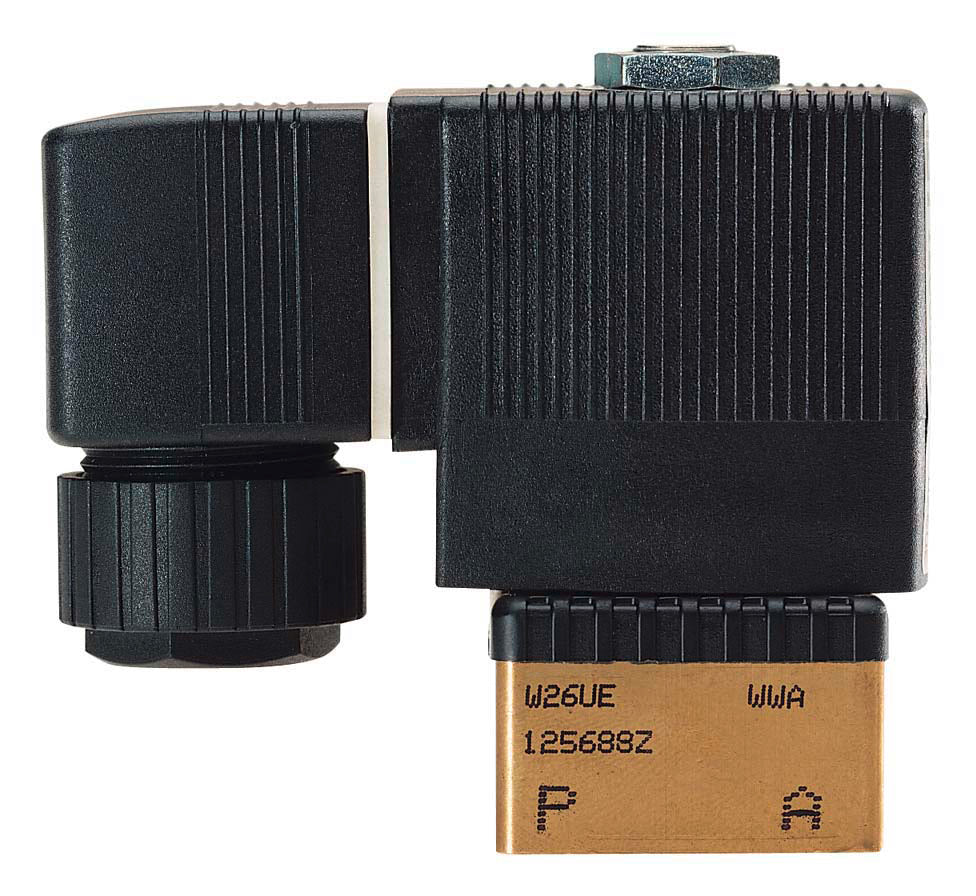

Bürkert 2/2-Wege-Magnetventil (Typ 6013) mit G1/4 Zoll-Gewinde und 24V UC-Spule (sowohl AC als auch DC möglich). Normalerweise geschlossen (öffnet bei Erregung). Zugelassen für den Einsatz in explosionsgefährdeten Bereichen (ATEX II 2G Ex mb IIC T4 Gb). Geeignet für saubere Medien (max. 120°C) und einen Betriebsdruck von 0-5 bar (direkt betrieben). Gehäuse aus Messing mit FKM-Dichtung. Die Blende beträgt 3mm und der Kv-Wert 0,23m3/h (3,8 l/min bei dP=1 bar, Wasser).


Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt wird eingestellt und durch 351896 ersetzt

Magnetventil G1/4'' NC Messing FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
Magnetventil G1/4'' NC Messing FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
351896 €187,99
Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Downloads

Manual Burkert 6013 (EN)
pdf
Download
CAD burkert-6013-27859422.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
1/4 Zoll
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Innengewinde Gas zylindrisch (BSPP)
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V AC, 24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
FKM (FPM)
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Empfohlen für
Art der Flüssigkeit oder des Gases, für die das Ventil empfohlen wird.
Wasser (bis zu 60°C), Luft, Öl, Treibstoff, Schmiermittel
Min. Druckunterschied (bar)
Minimale Druckdifferenz, die für eine effektive Funktion des Ventils erforderlich ist. Wenn der Druckunterschied geringer ist, funktioniert das Ventil möglicherweise nicht richtig.
0
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
5
Zulassung
Zertifizierungen oder Zulassungen, aus denen hervorgeht, dass Sicherheits-, Qualitäts- oder Leistungsstandards eingehalten werden.
Atex Zone 1, Atex-Zone 21, Atex Zone 2, Atex-Zone 22
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
3
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.23
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
-10
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
120
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP65
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
11
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Oberflächenschutz
Die Art des Oberflächenschutzes der Komponente.
unbehandelt
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
AC/DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
55
Belastungszyklus
Die maximale Zeitspanne, die das Magnetventil unter Spannung bleiben kann, bevor es zu heiß wird und Schäden oder Ausfälle drohen.
100%
Indirekt betätigt
Nein
Max. Differenzdruck Luft/Gase (bar)
5
Explosionsschutz
Ex-Zone 1
