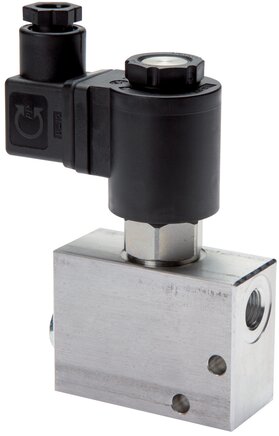

G1/4'' Hydraulik-2/2-Wege-Magnetventil NC einseitig sperrend 250bar 24VDC

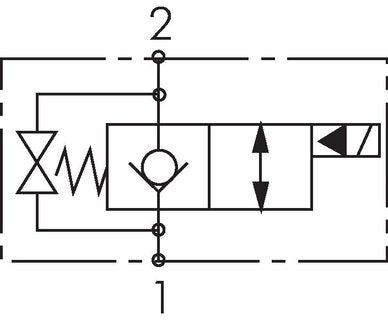

Vorgesteuertes hydraulisches 2/2-Wege-Sitzventil, G1/4 BSPP, normal geschlossen, 10 bis 250 bar. Im geschlossenen Zustand sperrt es den Durchfluss von Anschluss 2 nach Anschluss 1 leckagefrei, während der Durchfluss von 1 nach 2 wie bei einem Rückschlagventil frei passiert. Nenndurchfluss 5 bis 20 l/min. Aluminiumgehäuse, Patrone aus verzinktem Stahl, NBR-Dichtungen, für Mineralölhydraulik von -20 bis +80 °C. Spule 24 V DC, 20 W, IP65. Lieferung mit Spule und Steckverbinder.
- Regulärer Preis
- €277,71
- Regulärer Preis
- €233,37
Beschreibung
Normal geschlossen: Die Leitung bleibt geschlossen, bis die Spule bestromt wird; das Ventil schließt daher auch bei Stromausfall. Vorgesteuert, daher ist zum Schalten eine Druckdifferenz von mindestens 10 bar zwischen den Anschlüssen erforderlich - nicht für drucklose Leitungen oder Leitungen mit Schwerkraftrücklauf. Schließen Sie die Seite, die den Druck halten muss, z. B. einen Zylinder, an Anschluss 2 an. Wählen Sie für Absperrung in beide Richtungen die beidseitig sperrende Ausführung. Auslegung nach Durchfluss: 5 bis 20 l/min. Für höhere Durchflüsse wählen Sie das G3/8-Ventil (10 bis 40 l/min). Die Spule arbeitet mit 21,6 bis 26,4 V (24 V DC ±10 %). Mit der Notbetätigungsschraube lässt sich Anschluss 2 bei geschlossenem Ventil von Hand nach Anschluss 1 entlasten.
Vorteile:
- Leckagefreie Absperrung durch Sitzventilprinzip
- Freier Durchfluss von Anschluss 1 nach Anschluss 2 im geschlossenen Zustand (Rückschlagventilfunktion)
- Notbetätigungsschraube entlastet Anschluss 2 nach Anschluss 1 von Hand
- IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck
- Lieferung mit Spule und Steckverbinder
Nachteile:
- Vorgesteuert, benötigt 10 bar Druckdifferenz - nicht für drucklose Leitungen oder Leitungen mit Schwerkraftrücklauf
- Sperrt nur von Anschluss 2 nach Anschluss 1 - für Absperrung in beide Richtungen die beidseitig sperrende Ausführung wählen
- Aluminiumgehäuse, max. 250 bar - für bis zu 350 bar die Ausführung aus verzinktem Stahl wählen
Serie:
Vorgesteuerte hydraulische 2/2-Wege-Magnetventile mit Ventilkegelsitz, für die leckagefreie Absperrung von Ölleitungen bis 350 bar. Die Baureihe umfasst BSPP-Innengewindeanschlüsse G1/4, G3/8, G1/2 und G3/4 mit Nenndurchflüssen von 5-20, 10-40, 20-50 bzw. 30-70 l/min. Jede Baugröße ist normal geschlossen oder normal offen sowie einseitig oder beidseitig sperrend erhältlich. In Schließstellung sperren einseitig sperrende Ventile von Anschluss 2 nach Anschluss 1 und lassen den Durchfluss von 1 nach 2 wie ein Rückschlagventil passieren; beidseitig sperrende Ventile sperren in beide Richtungen. Erhältlich mit einer Spule für 12 V DC, 24 V DC oder 230 V AC. Gehäuse aus Aluminium sind für 10 bis 250 bar ausgelegt, Gehäuse aus verzinktem Stahl für 10 bis 350 bar. Alle Ausführungen haben eine Einschraubpatrone aus verzinktem Stahl, NBR-Dichtungen und eine Notbetätigungsschraube, die Anschluss 2 nach Anschluss 1 bei geschlossenem Ventil entlastet. Die Spule nimmt bei DC 20 W und bei AC 22 VA auf, toleriert ±10 % Spannungsschwankung und hat die Schutzart IP65. Geeignet für Hydraulikflüssigkeiten auf Mineralölbasis von -20 bis +80 °C bei Umgebungstemperaturen von -30 bis +90 °C. Jedes Ventil wird mit Spule und Steckverbinder geliefert. Auch bekannt als 2/2-Sitzventile oder hydraulische Absperrventile in Sitzbauweise.
