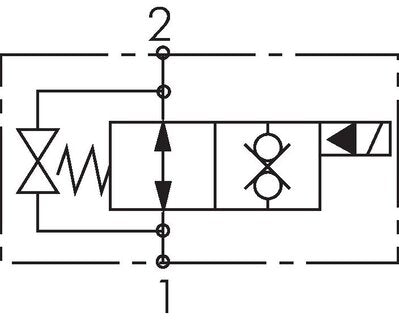

G1/4'' Hydraulik-2/2-Wege-Magnetventil NO beidseitig sperrend 350bar 230VAC

Normal offen: Die Leitung bleibt offen, bis die Spule bestromt wird, und das Ventil öffnet bei Stromausfall wieder. Vorgesteuert, daher ist zum Schalten eine Druckdifferenz von mindestens 10 bar zwischen den Anschlüssen erforderlich - nicht für drucklose Leitungen oder Leitungen mit Schwerkraftrücklauf. Das Ventil sperrt in beide Richtungen, daher kann jeder Anschluss die Druckseite sein. Auslegung nach Durchfluss: 5 bis 20 l/min. Für höhere Durchflüsse wählen Sie das G3/8-Ventil (10 bis 40 l/min). Die Spule arbeitet mit 207 bis 253 V (230 V AC ±10 %). Mit der Notbetätigungsschraube lässt sich Anschluss 2 bei geschlossenem Ventil von Hand nach Anschluss 1 entlasten.

Vorteile:

• Leckagefreie Absperrung durch Sitzventilprinzip
• Sperrt im geschlossenen Zustand in beide Richtungen
• Notbetätigungsschraube entlastet Anschluss 2 nach Anschluss 1 von Hand
• IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck
• Lieferung mit Spule und Steckverbinder

Nachteile:

• Vorgesteuert, benötigt 10 bar Druckdifferenz - nicht für drucklose Leitungen oder Leitungen mit Schwerkraftrücklauf

Serie:

Vorgesteuerte hydraulische 2/2-Wege-Magnetventile mit Ventilkegelsitz, für die leckagefreie Absperrung von Ölleitungen bis 350 bar. Die Baureihe umfasst BSPP-Innengewindeanschlüsse G1/4, G3/8, G1/2 und G3/4 mit Nenndurchflüssen von 5-20, 10-40, 20-50 bzw. 30-70 l/min. Jede Baugröße ist normal geschlossen oder normal offen sowie einseitig oder beidseitig sperrend erhältlich. In Schließstellung sperren einseitig sperrende Ventile von Anschluss 2 nach Anschluss 1 und lassen den Durchfluss von 1 nach 2 wie ein Rückschlagventil passieren; beidseitig sperrende Ventile sperren in beide Richtungen. Erhältlich mit einer Spule für 12 V DC, 24 V DC oder 230 V AC. Gehäuse aus Aluminium sind für 10 bis 250 bar ausgelegt, Gehäuse aus verzinktem Stahl für 10 bis 350 bar. Alle Ausführungen haben eine Einschraubpatrone aus verzinktem Stahl, NBR-Dichtungen und eine Notbetätigungsschraube, die Anschluss 2 nach Anschluss 1 bei geschlossenem Ventil entlastet. Die Spule nimmt bei DC 20 W und bei AC 22 VA auf, toleriert ±10 % Spannungsschwankung und hat die Schutzart IP65. Geeignet für Hydraulikflüssigkeiten auf Mineralölbasis von -20 bis +80 °C bei Umgebungstemperaturen von -30 bis +90 °C. Jedes Ventil wird mit Spule und Steckverbinder geliefert. Auch bekannt als 2/2-Sitzventile oder hydraulische Absperrventile in Sitzbauweise.
