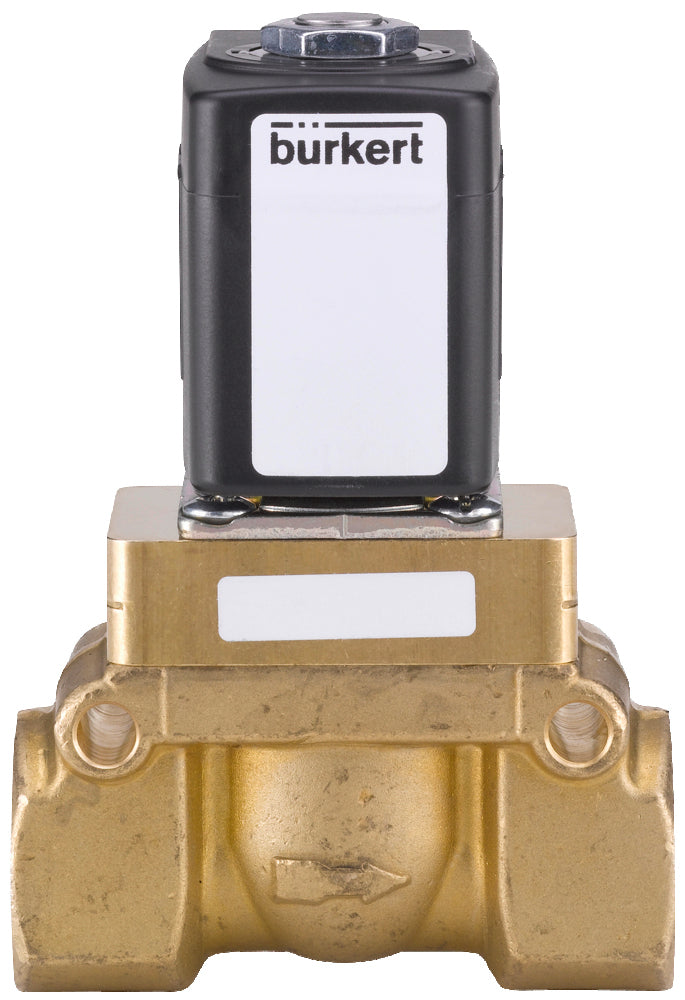

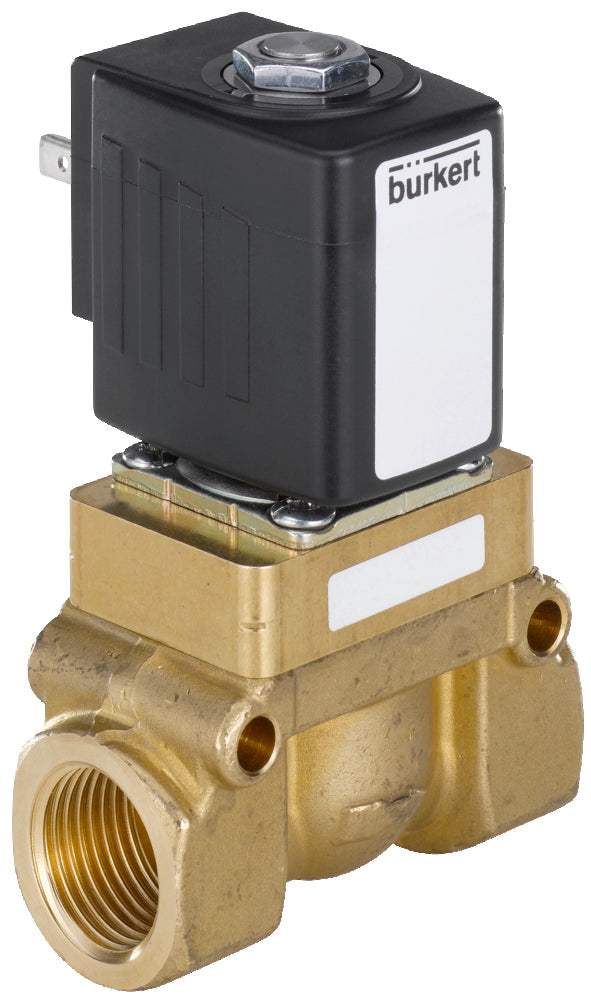

Magnetventil G1'' No Messing Ptfe 1-20bar/15-290psi 24Vdc 5404 295660
Burkert 2/2-Wege-Magnetventil (Typ 5404) mit G 1 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise offen (Spannung = schließen). Das Ventil arbeitet indirekt, sodass ein kleiner Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 120 °C (248 °F) und einen Druckbereich von 1 bis 20 bar (15 bis 290 psi). Gehäuse aus Messing mit PTFE-Dichtung und einem Durchmesser von 25 mm. Der Kv-Wert beträgt 10 m3/h (166,7 l/min bei dp = 1 bar Wasser).
Hinweis: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €455,76
- Regulärer Preis
- €382,99
Beschreibung
Dies ist ein Burkert indirekt arbeitendes 2/2-Wege-Magnetventil mit G 1 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Gehäuse aus Messing mit PTFE-Dichtung und eine Durchflussöffnung von 25 mm. Die Schaltfunktion des Magnetventils ist normalerweise offen, was bedeutet, dass das Ventil schließt, wenn Spannung angelegt wird. Geeignet für einen Druckbereich von 1 bis 20 bar (15 bis 290 psi) und eine maximale Temperatur von 120 °C (248 °F). Das Ventil hat einen Kv-Wert von 10 m3/h, was einem Durchfluss von 167 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 12, was 12 GPM bei 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Das Gehäuse aus Messing ist langlebig, geeignet für neutrale Flüssigkeiten und beständig gegen viele Chemikalien. Die PTFE-Dichtung (Polytetrafluorethylen oder Teflon) ist beständig gegen fast alle Medien. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat eine IP65-Klassifizierung, wenn es richtig angeschlossen ist.
Vorteile:
- Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile:
- Nicht geeignet für niedrige Druckdifferenzen (< 1 bar). Bei niedrigem Druck oder einem Vakuum ziehen Sie ein (semi-)direktes Magnetventil in Betracht
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Die Bürkert 5404 ist ein indirekt betriebenes Magnetventil, was bedeutet, dass ein Druckunterschied von mindestens 1 bar erforderlich ist, um das Ventil zu öffnen. Das 5404 Ventil verfügt über einen Kolben, der das Ventil abdichtet und das übliche flexible Gummimembran ersetzt. Dieses robuste Design ermöglicht hohe Arbeitsdrücke, in einigen Versionen bis zu 80 bar. Die Durchflussöffnungen reichen von 1/2 Zoll bis 2 Zoll. Die Durchmesser der Öffnungen reichen von DN 12 bis DN 50. Eine beliebte Anwendung für das 5404 Ventil ist als Überdruckventil für Kompressoren. Darüber hinaus sind 5404 Ventile mit ATEX-Explosionsgenehmigung erhältlich. Gas- und Dampfausführungen sind für Temperaturen von bis zu 160 °C erhältlich, sowie spezielle Ausführungen, die für Temperaturen bis zu -40 °C ausgelegt sind.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
