Referenz: CLIB-200
Marke: Tameson

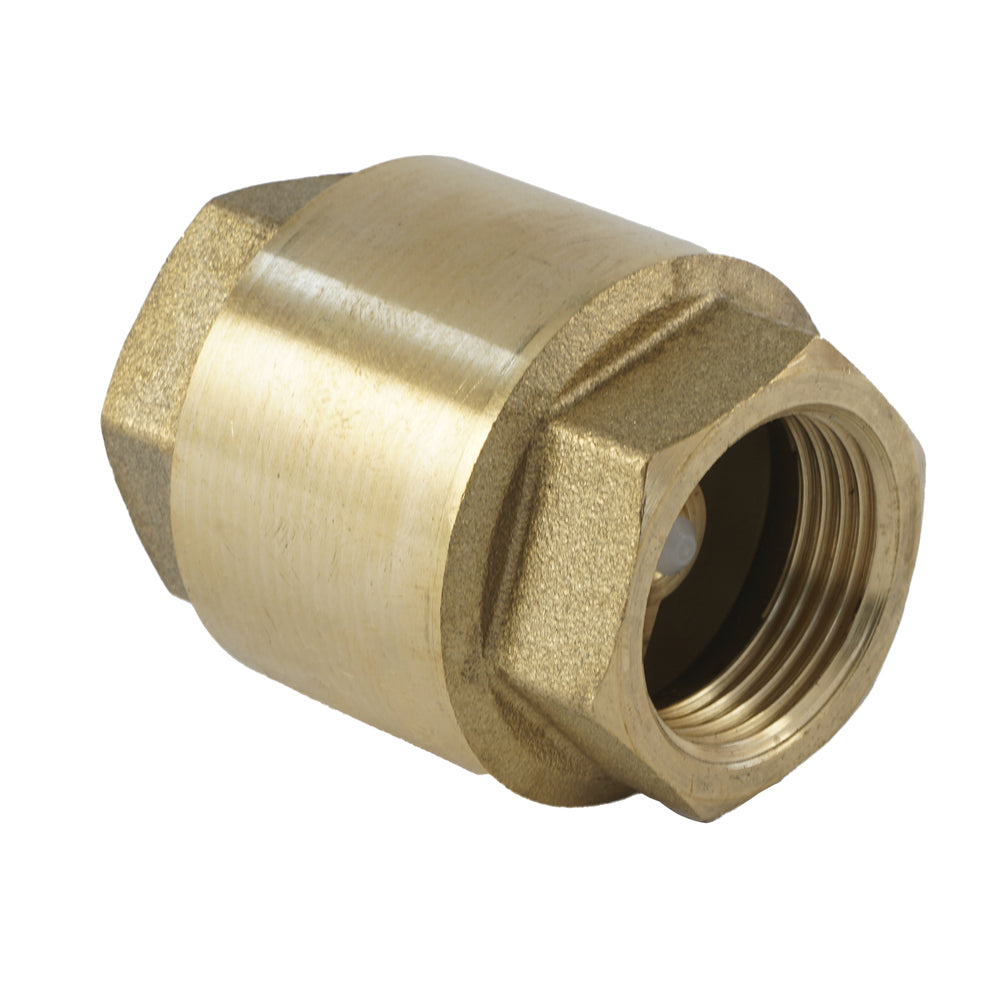

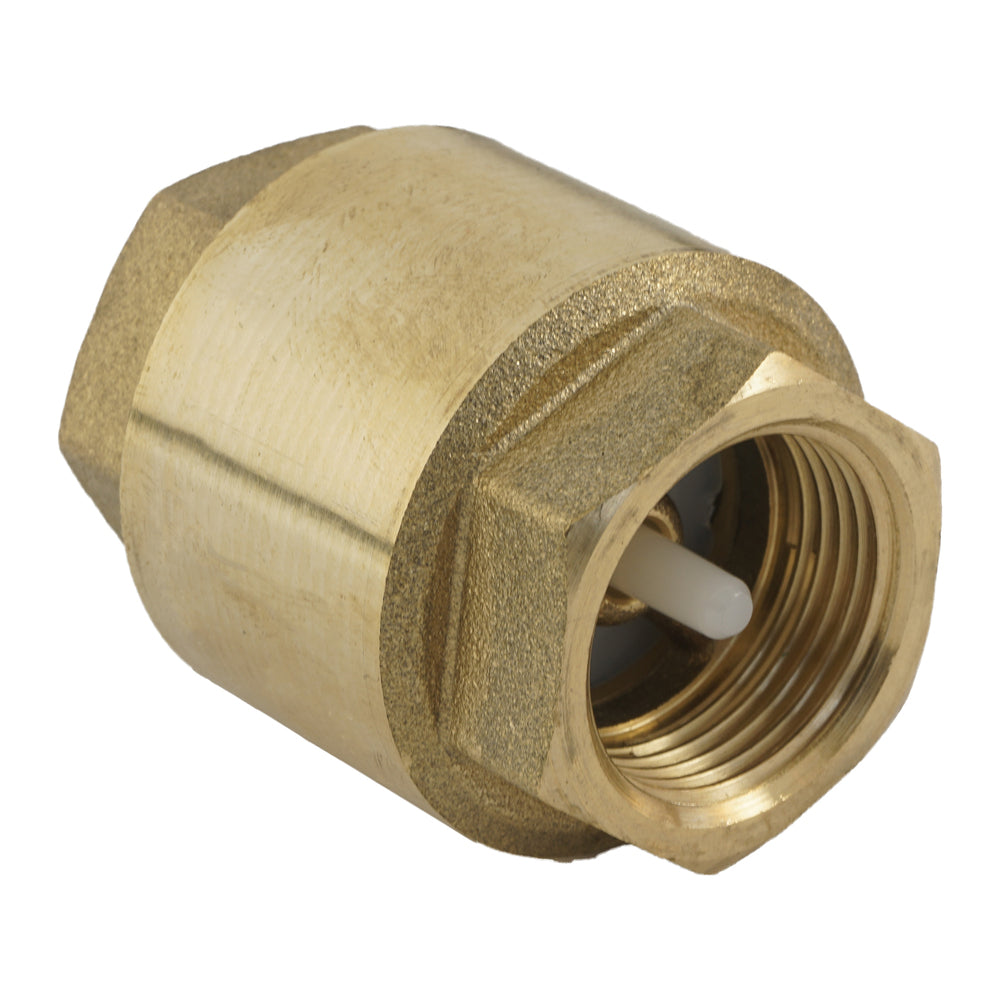

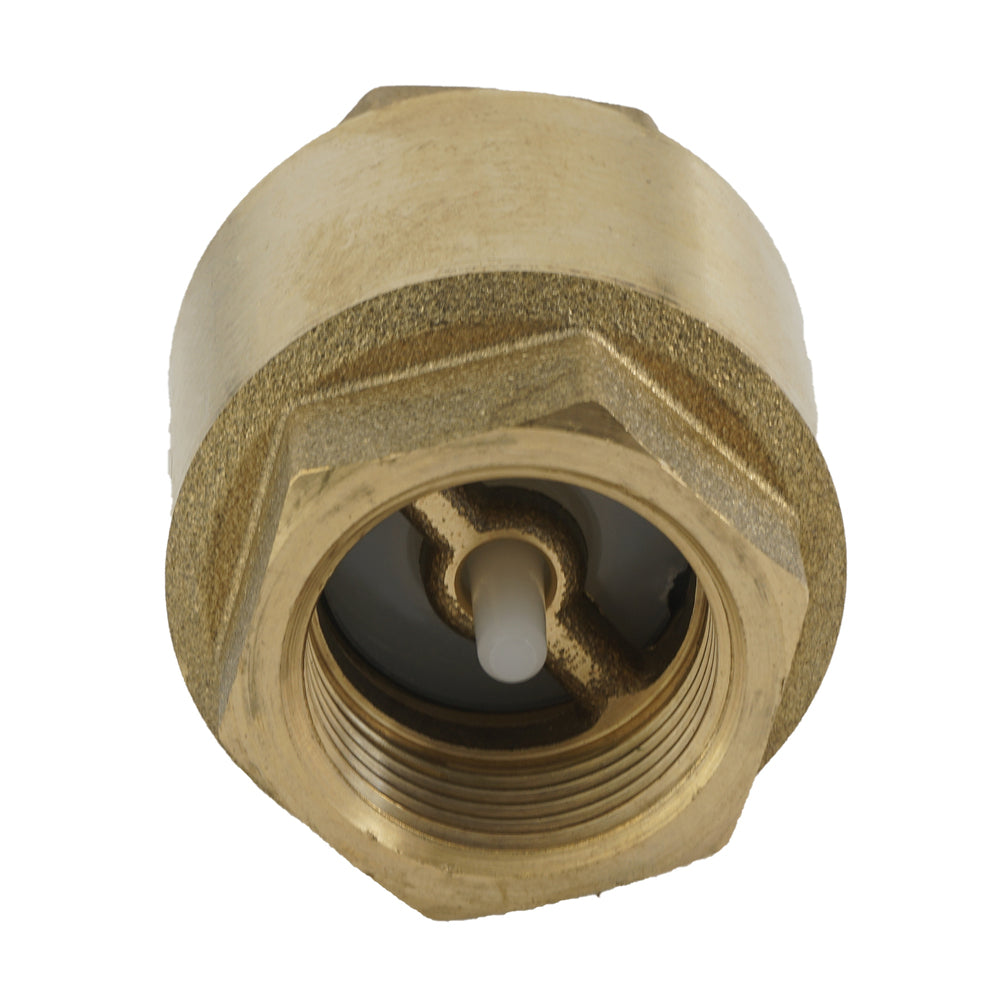

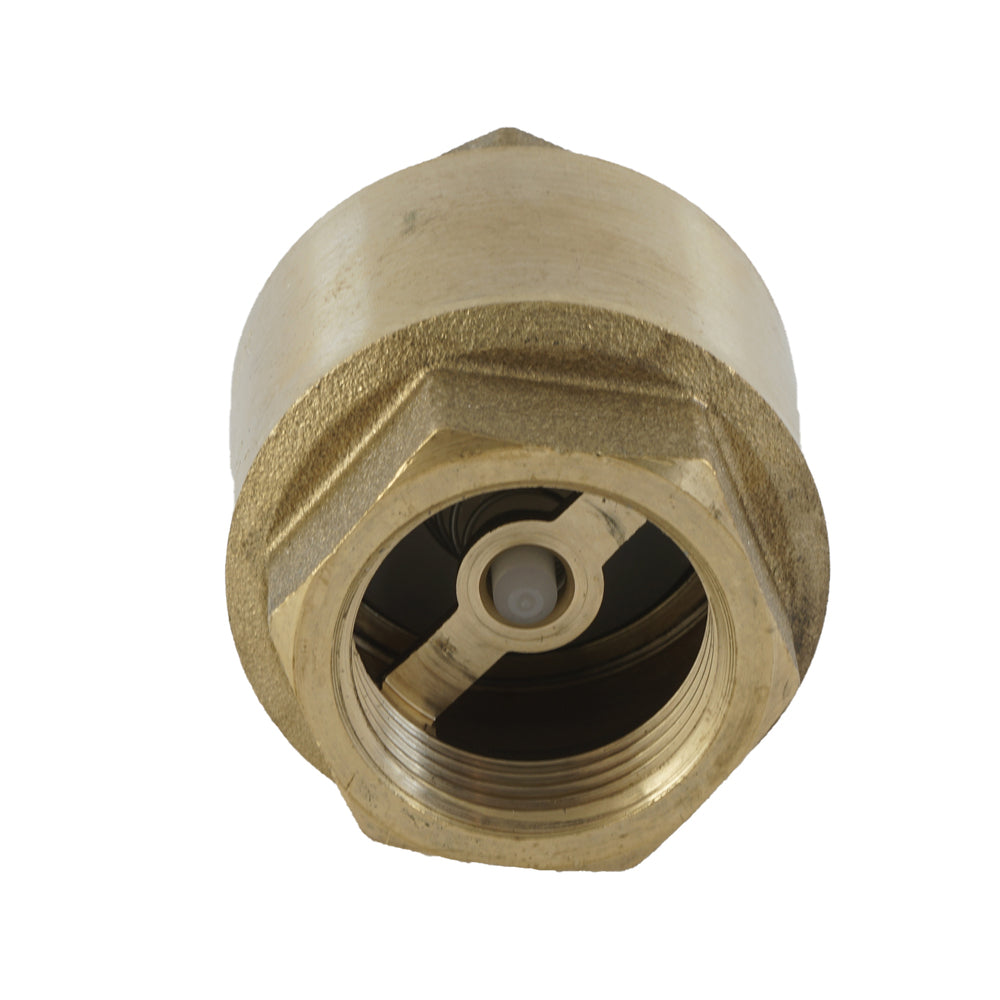

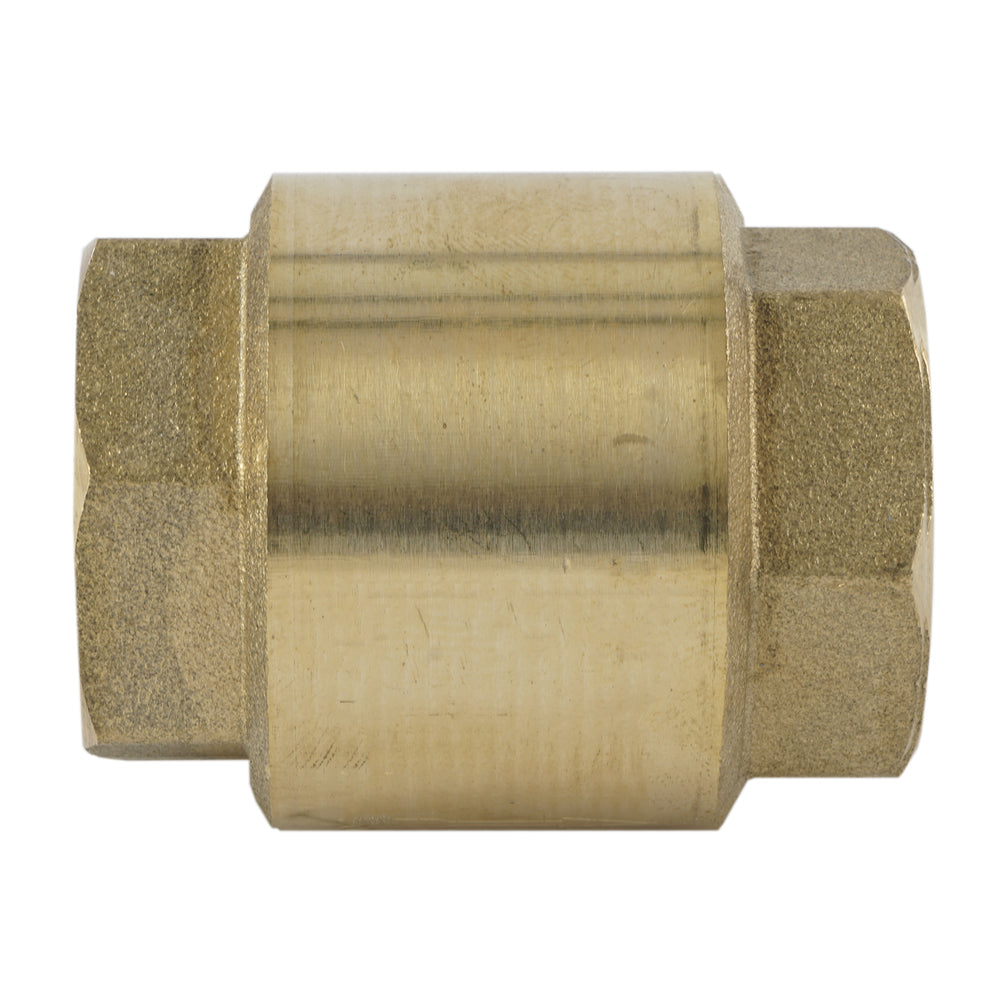

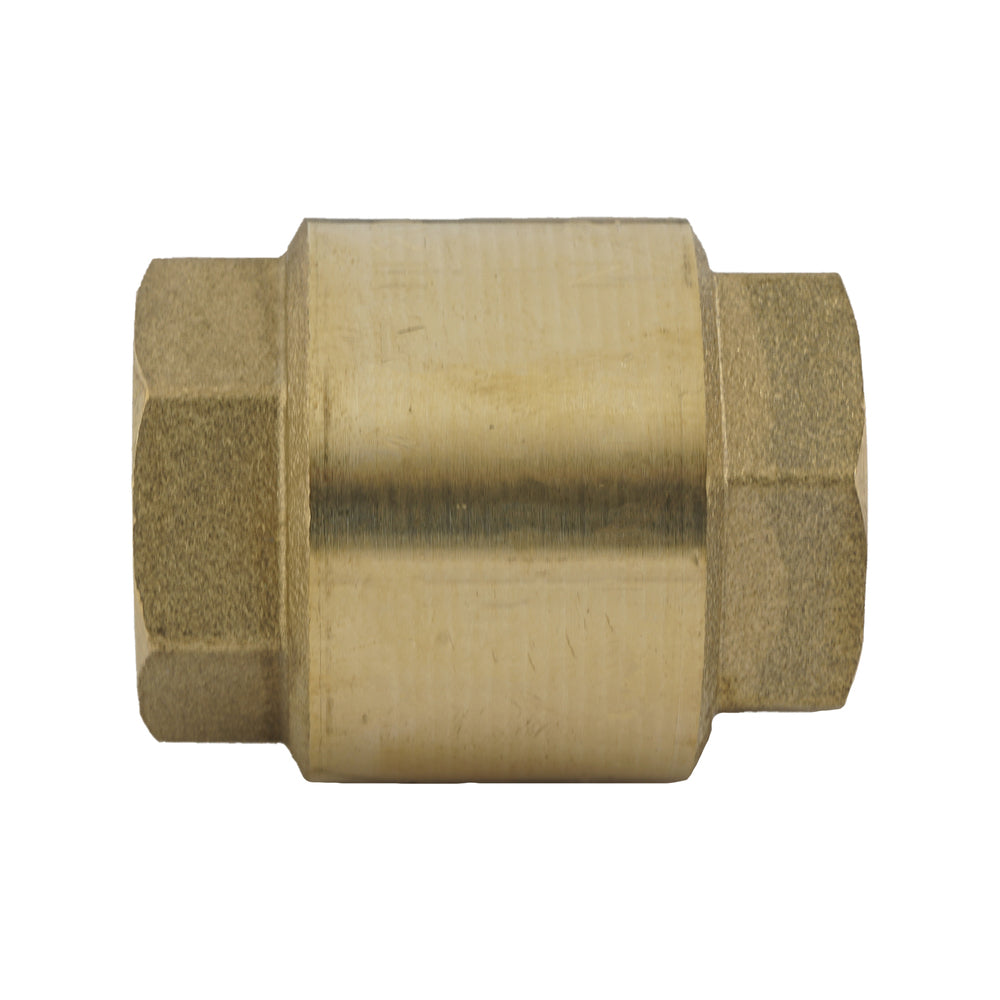

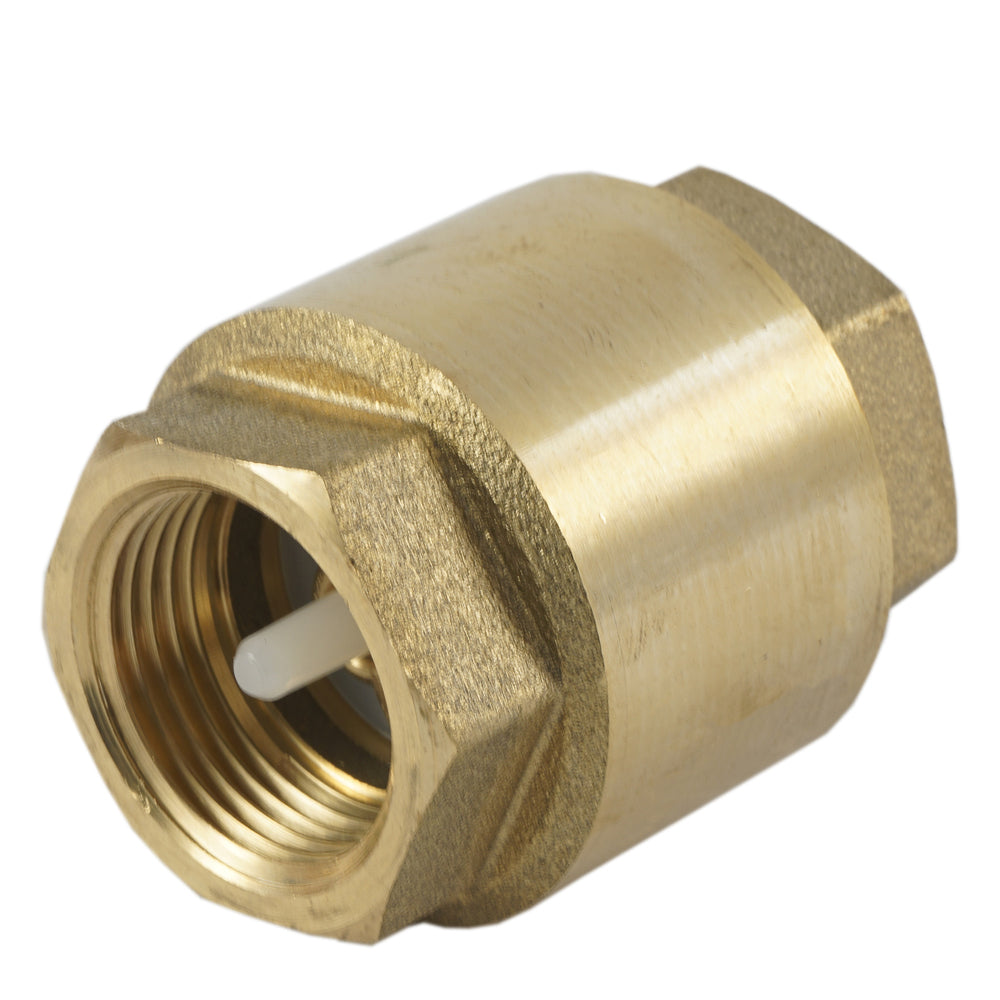

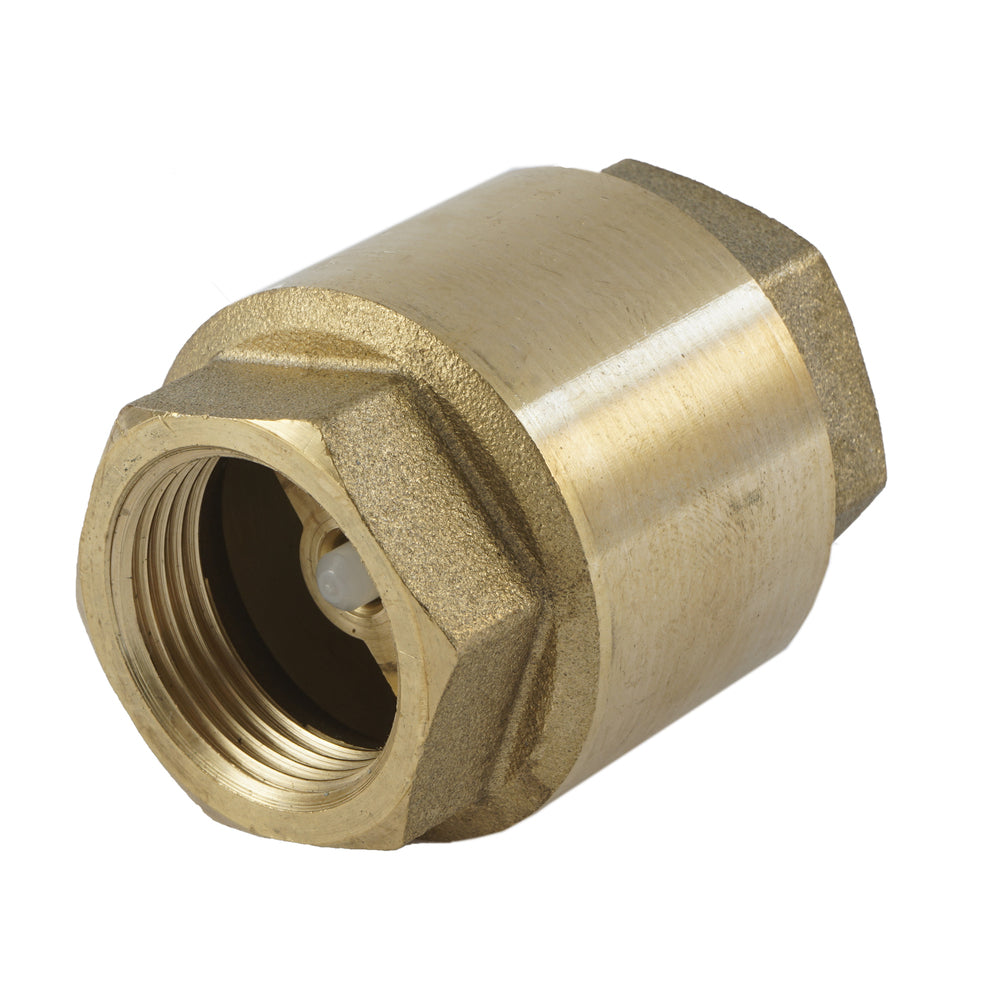

G2 Zoll (F/F) Rückschlagventil (Marke Tameson) aus Messing mit NBR-Dichtung. Für einen maximalen Druck von 10 bar und einen Temperaturbereich von -20 bis 100°C.

Alle anzeigen

Hinweis: Dieses Produkt wird eingestellt und durch 931209 ersetzt

G2'' Rückschlagventil aus Messing NBR 0,04-18bar
G2'' Rückschlagventil aus Messing NBR 0,04-18bar
931209 €25,75
Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

G2" Rückschlagventil aus Messing mit Parallelgewinde (BSPP) und NBR-Dichtung. Der Mindestdifferenzdruck über dem Rückschlagventil muss mehr als 0,02 bar betragen. Das Ventil hat eine leichte Feder zum Schließen des Ventils. Der maximale Betriebsdruck beträgt 10 bar und das Ventil ist für Temperaturen zwischen -20 und 100°C geeignet.

Downloads

Manual CLIB (EN)
pdf
Download
CAD clib-200.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
2 Zoll
Anschlussart
Innengewinde Gas zylindrisch (BSPP)
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl des Dichtungsmaterials hängt hauptsächlich von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit für die Kompatibilität von Substanzen.
Nitrilkautschuk NBR
Empfohlen für
Indicates the best suited media.
Wasser (bis zu 60°C), Luft, Öl, Alkohole, Schmiermittel
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
10
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
100
Min. Druckunterschied (bar)
Minimal erforderlicher Differenzdruck für einen ordnungsgemäßen Betrieb.
0.02
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
51.4
Ventilform
Die Form des Gehäuses.
Inline-Feder geschlossen
Ausführung
gerade
Oberflächenschutz
Die Art des Oberflächenschutzes der Komponente.
unbehandelt
Breite (mm)
Die Breite des Produkts ohne Verpackung.
86
Höhe (mm)
Die Höhe des Produkts ohne Verpackung.
80
Druckstufe Artikel
PN 10
