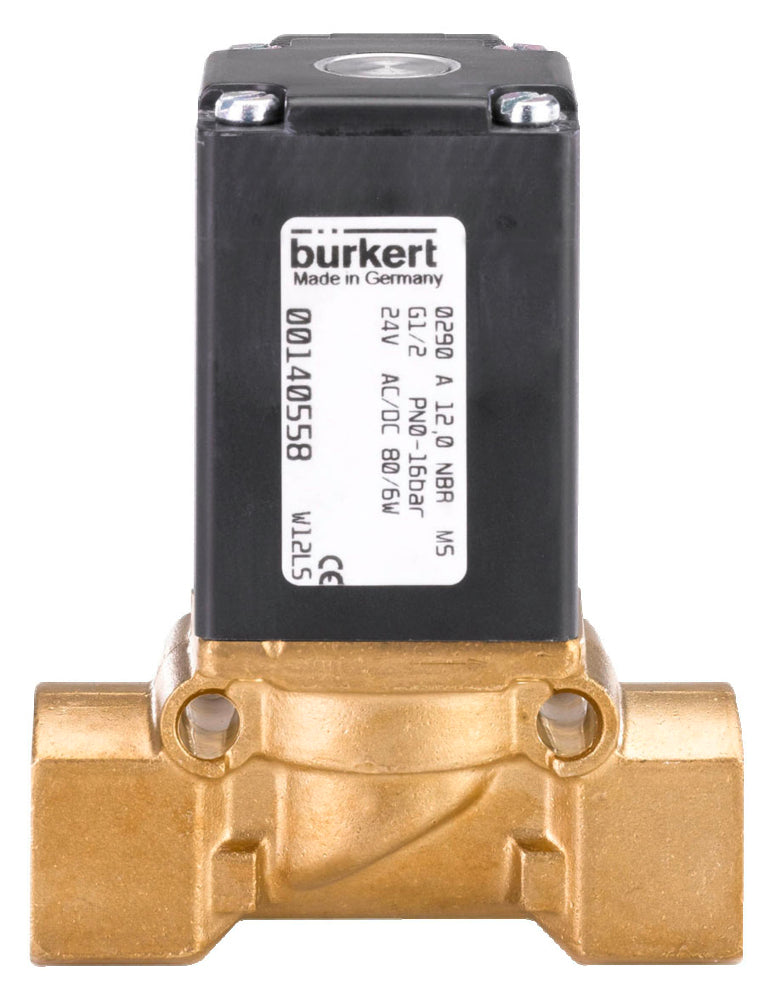

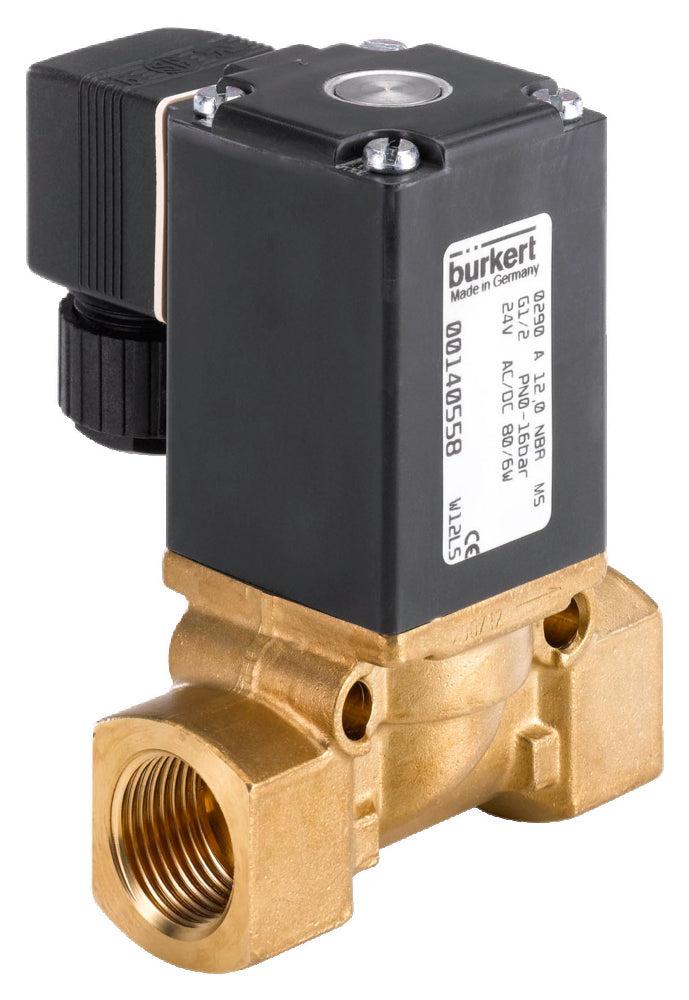

G3/4'' 230V AC Messing-Magnetventil NBR 0-16bar - Burkert 0290 45292
Bürkert 2/2-Wege-Magnetventil (Typ 0290) mit G3/4-Zoll-Gewinde und 230V AC-Spule. Normalerweise geschlossen (öffnet bei Erregung). Geeignet für saubere Medien (max. 80°C) und einen Betriebsdruck von 0-16 bar (halbdirekt betrieben). Gehäuse aus Messing mit NBR-Dichtung. Die Blende ist 20 mm und der Kv-Wert beträgt 5 m3/h (83,3 l/min bei dP=1 bar, Wasser).
Anmerkung: DIN-Stecker nicht enthalten
- Regulärer Preis
- €243.94
- Regulärer Preis
- €204.99
Beschreibung
Halbdirektgesteuertes 2/2-Wege-Burkert-Magnetventil mit Messinggehäuse, 3/4-Zoll-Gewinde und einer 230V AC (50Hz) Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (öffnet bei elektrischer Erregung). Geeignet für Anlagen mit einem Betriebsdruck von 0 bar bis 16 bar und einer maximalen Temperatur von 80 °C. Die Öffnung ist 20 mm und der Kv-Wert beträgt 5 m3/h. Der Kv-Wert wird zur Berechnung der Durchflussmenge verwendet: bei 1 bar Differenzdruck (Wasser) beträgt die Durchflussmenge etwa 83,3 l/min.
Das Ventil 0290 ist ein halbdirektes (servounterstütztes) Magnetventil der Baureihe S.EV. Die Membran ist fest mit dem Kolben verbunden. Das bedeutet, dass das Ventil ohne einen Differenzdruck über dem Ventil öffnet. Es kann für Anwendungen mit niedrigem Druck verwendet werden, z. B. für Schwerkraftanlagen oder geschlossene Kreislaufsysteme. Das Ventil ist für einen geräuscharmen Betrieb ausgelegt. Alle AC/DC-Varianten verfügen über eine elektronische Steuerung, um einen hohen Einschaltstrom zum Öffnen des Ventils und einen niedrigen Haltestrom zum Halten des Ventils in der geöffneten Position zu erreichen. Dieses 'Kick and Drop'-System führt zu einem niedrigen Stromverbrauch und einer geringen Wärmeentwicklung.
Dieses Ventil hat eine NBR-Dichtung. NBR ist für Kaltwasser, Druckluft und Öle geeignet. Für viele andere Flüssigkeiten haben FKM (Viton) oder EPDM bessere allgemeine Eigenschaften.
Bitte konsultieren Sie die Tabelle der chemischen Beständigkeit für andere Medien.
Magnetventile sind elektrisch gesteuerte Ventile, die mit Hilfe eines elektrischen Stroms durch einen Magneten (Spule) öffnen oder schließen. Solange sie unter Strom stehen, verbrauchen sie Energie. Sie lassen sich schnell öffnen und schließen. Sie sind schmutzempfindlich und können nur mit sauberen Flüssigkeiten oder Gasen verwendet werden.
Wichtige Vorteile
- Hart gekoppelte Membran öffnet ohne Differenzdruck
- Geräuscharmes Schließen dank der gedämpften Konstruktion
- Sehr niedriger Energieverbrauch und geringe Wärmeentwicklung bei allen 24V AC/DC-Modellen dank der intelligenten integrierten Elektronik
- Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit
Wichtig
- Verwenden Sie saubere Flüssigkeiten oder Gase. Magnetventile sind sehr schmutzempfindlich.
- Versorgen Sie die Spule nicht mit Strom, wenn die Spule aus dem Ventil entfernt ist. Die Spule wird überhitzt und kann durchbrennen.
- Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.
Beschreibungen
| Begriff | Beschreibung | ||||||||||||||||||
| Solenoidventil | Elektromechanisch betätigtes Ventil. Zum Öffnen oder Schließen des Ventils wird ein elektrischer Strom durch einen Magneten verwendet. | ||||||||||||||||||
| Halbdirekt betrieben | Halbdirektgesteuerte Magnetventile vereinen die Eigenschaften und Funktionsprinzipien von direkten und indirekten Ventilen. Dadurch können sie ab einem Druck von Null bar arbeiten und trotzdem eine gute Durchflussrate erzielen. Der Kolben im Magneten öffnet eine "Pilot"-Öffnung, so dass der Flüssigkeitsdruck das Öffnen der Membran unterstützen kann. Gleichzeitig wird der Kolben mit der Membrane gekoppelt, so dass diese ohne Mindestdruck geöffnet wird. Halbdirektgesteuerte Ventile werden manchmal auch als Magnetventile mit Hubunterstützung bezeichnet. | ||||||||||||||||||
| 2/2-Wege | 2 Anschlüsse (Einlass und Auslass) und 2 Positionen (offen und geschlossen). | ||||||||||||||||||
| Normal geschlossen | Das Ventil öffnet, wenn die Spule erregt wird (normal geschlossen oder NC). | ||||||||||||||||||
| NBR | Als Dichtungsmaterial wird NBR (Nitrilkautschuk) verwendet. Geeignet für Luft, Wasser und Öle. NBR ist nicht für Ozon oder Aceton geeignet. EPDM ist vorzugsweise für heißes Wasser, Dampf und alkalische Substanzen geeignet. Für die meisten anderen Medien ist FKM (Viton) eine widerstandsfähigere und haltbarere Alternative. Sehen Sie sich die Übersicht über die Materialverträglichkeit an. | ||||||||||||||||||
| 230V AC | 230 Volt AC (50Hz). Für die meisten Ventiltypen sind verschiedene Spulen erhältlich (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Verwenden Sie immer die richtige Stromversorgung. | ||||||||||||||||||
| Kv-Wert | Durchfluss (m3/h) von 20°C warmem Wasser durch das Ventil bei einem Druckabfall von 1 bar. Der Durchfluss kann mit der folgenden Formel berechnet werden: Q=Kv√dp. Beispiel: Der Durchfluss eines Ventils mit Kv=0,5 in einem System mit einem Eingangsdruck von 2 bar und einem freien Auslass kann berechnet werden mit: 0,5√2=0,7m3/h, oder 12 Liter/min. Für Gase muss eine andere Formel verwendet werden, die Durchflussmenge ist dann höher. Ein praktisches Werkzeug zur Bestimmung des erforderlichen Kv-Wertes ist unser Ventilauslegungsrechner. | ||||||||||||||||||
| 3/4 Zoll | G3/4-Zoll-Rohrgewinde (BSPP). Bestimmen Sie die Ventilgröße auf der Grundlage der gewünschten Durchflussmenge und des Rohrdurchmessers. Mit Hilfe des Fittingsortiments können Sie das Ventil an die gewünschte Rohrleitung anschließen.
|
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.
