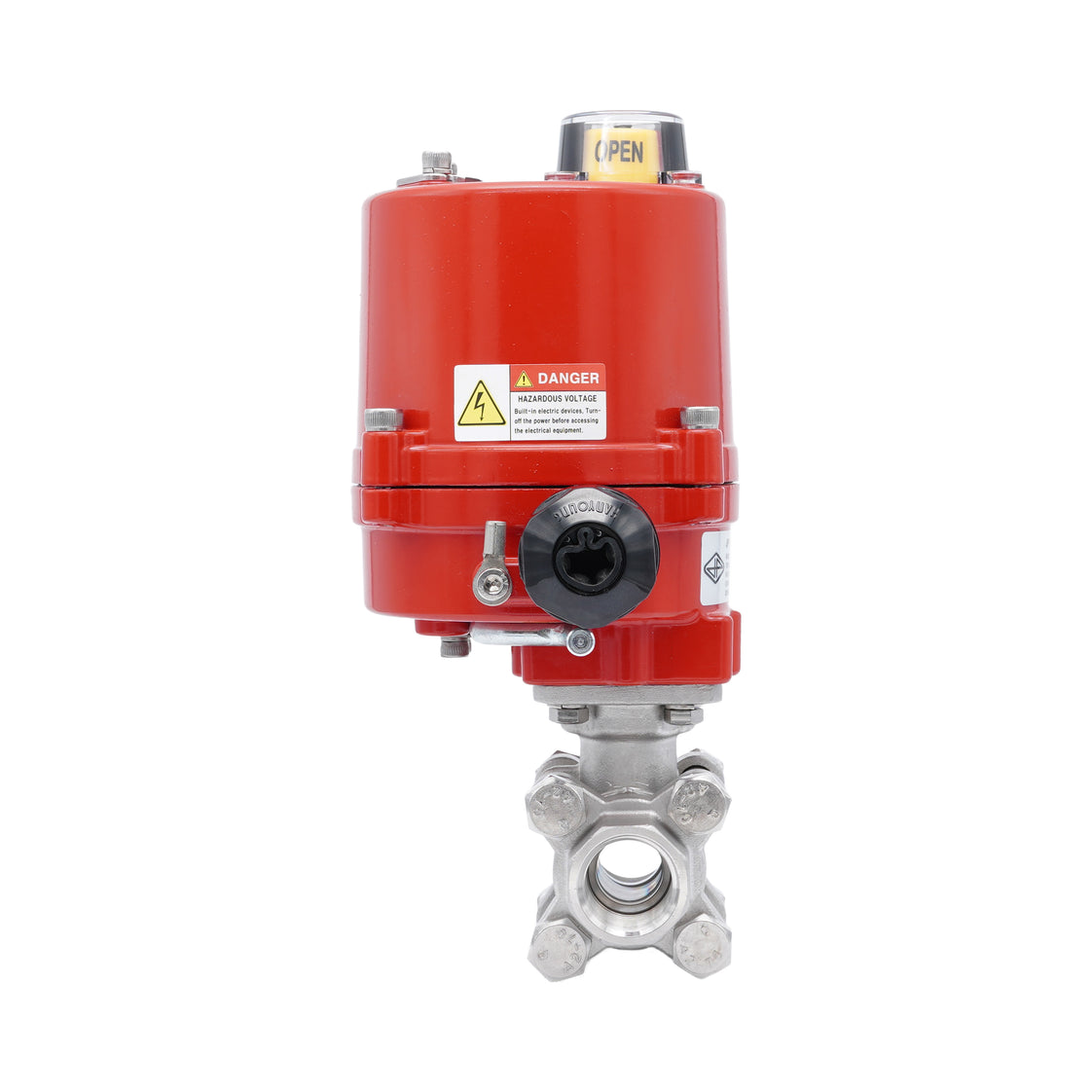

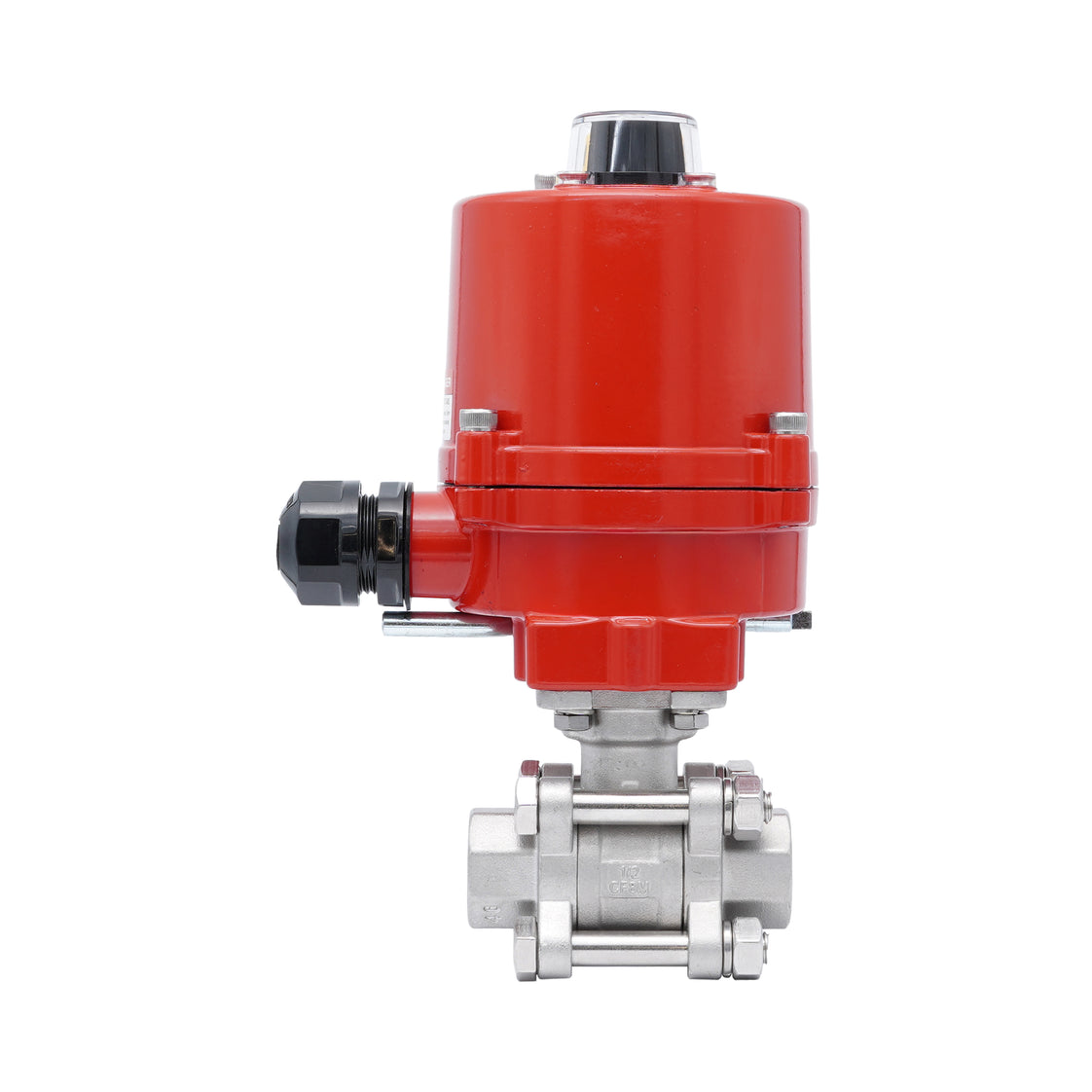

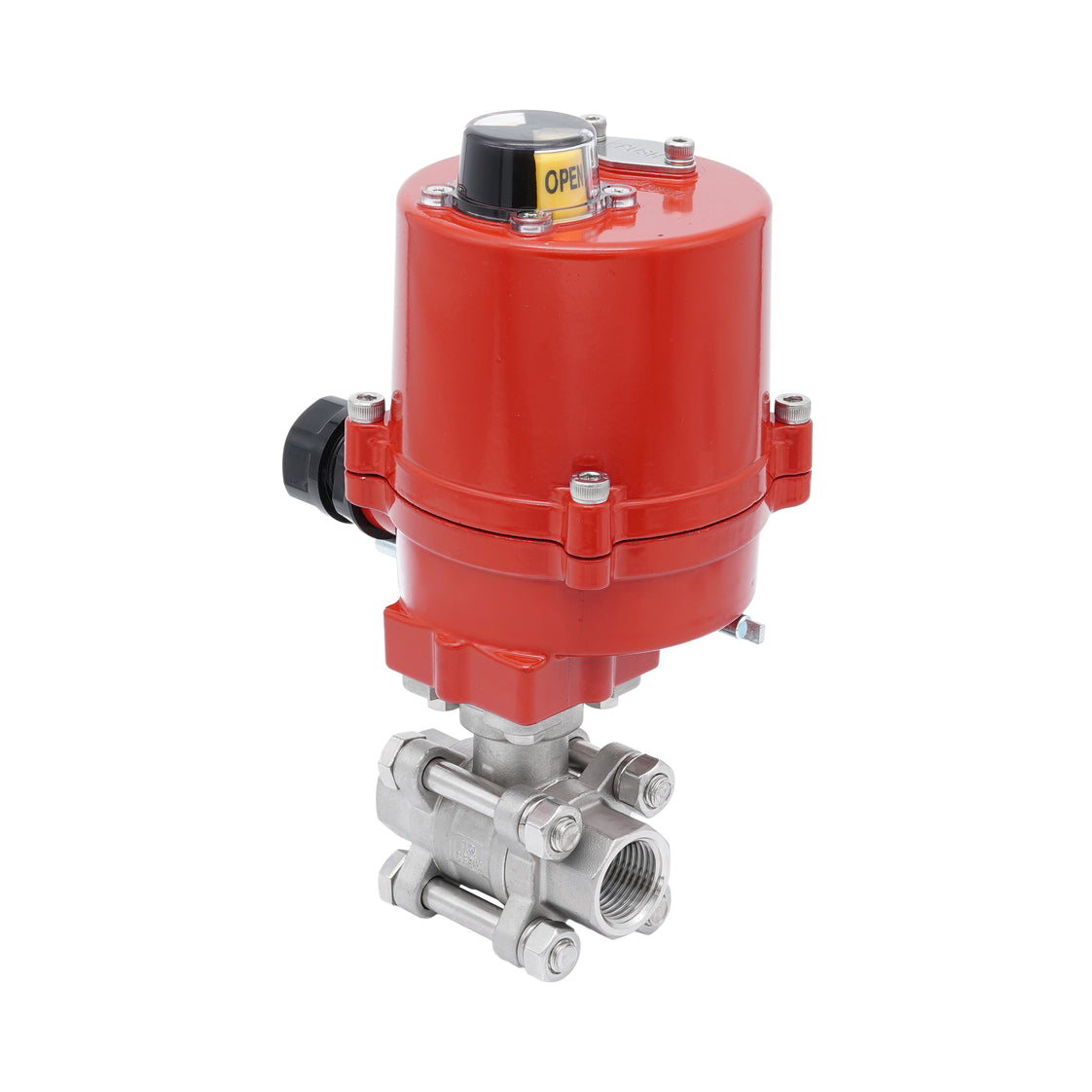

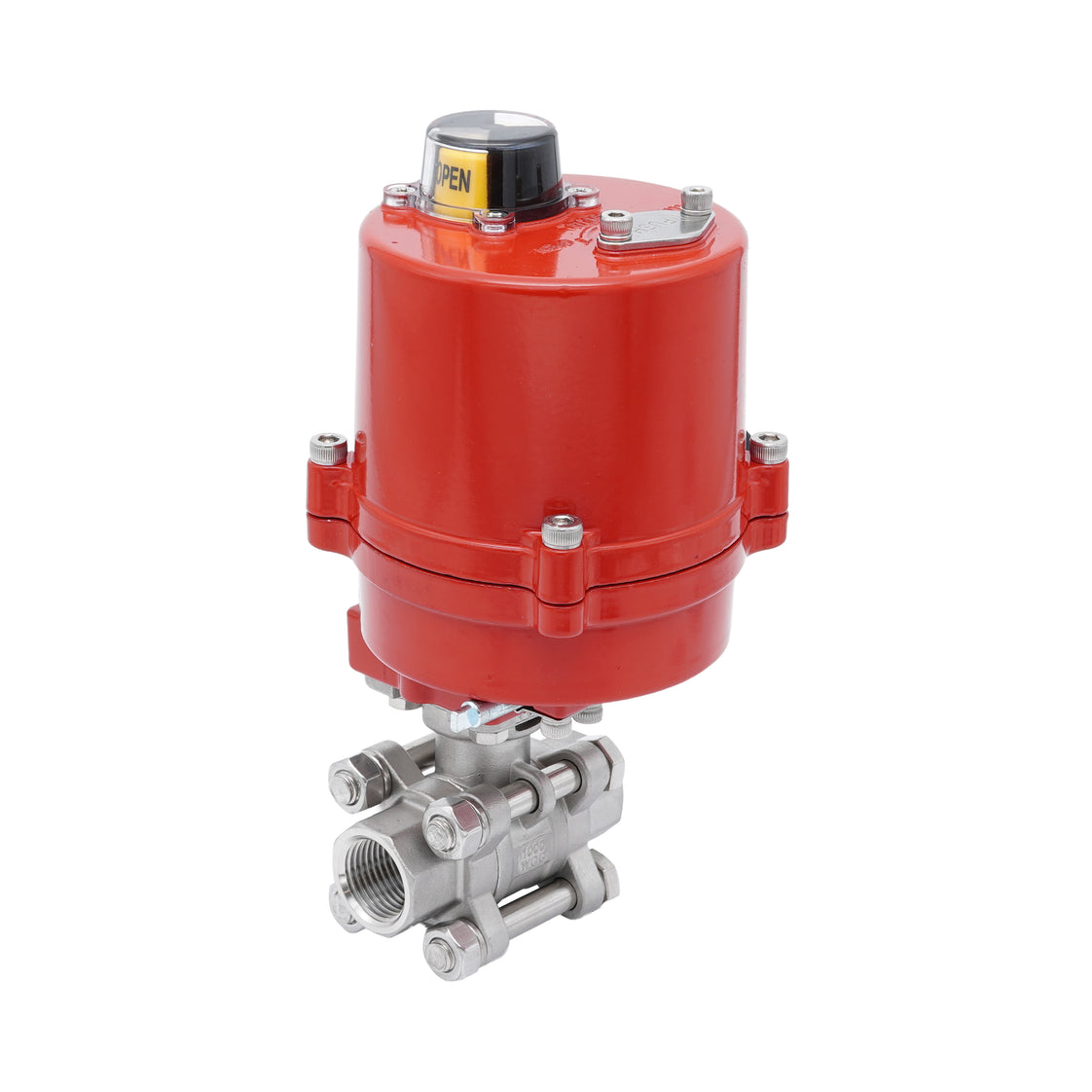

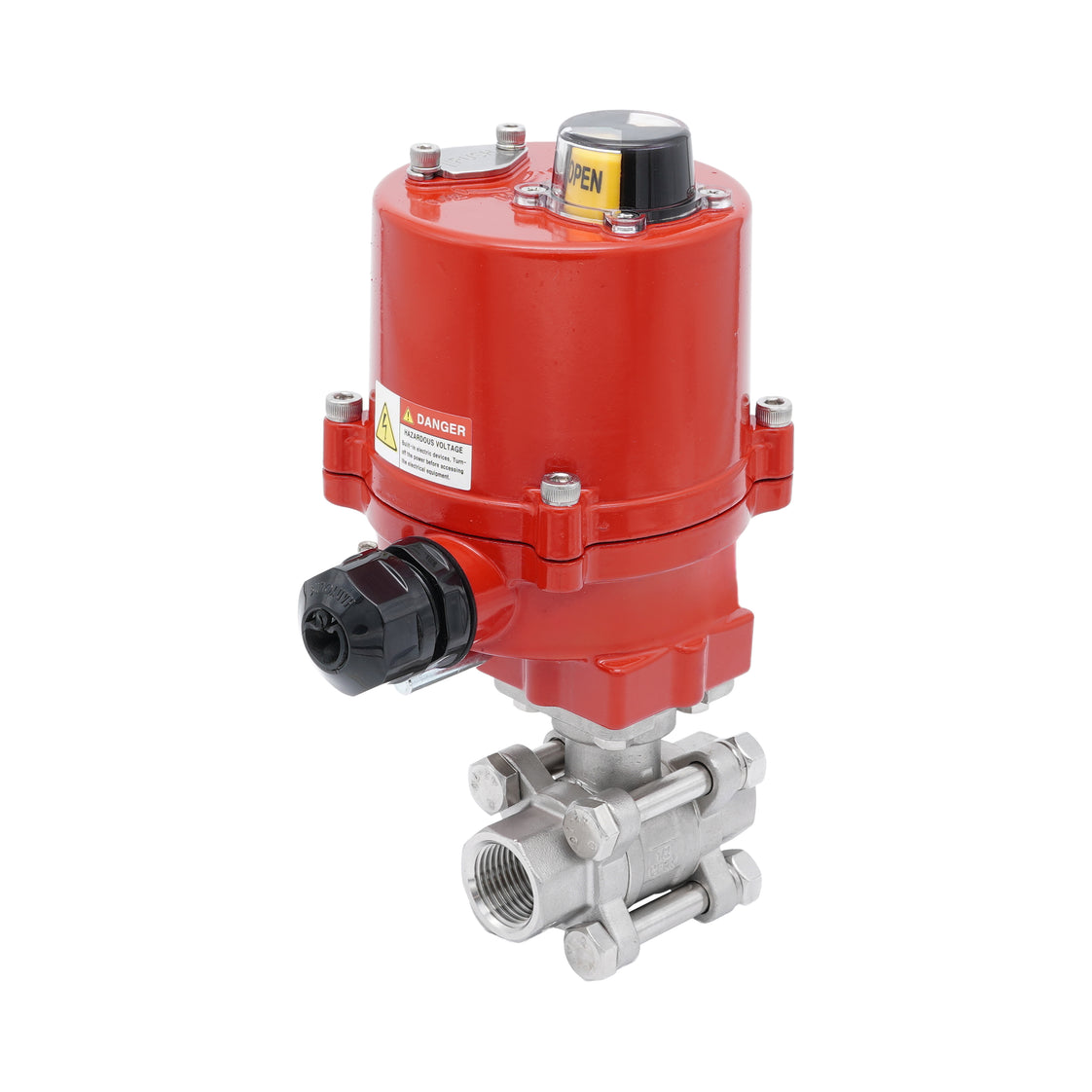

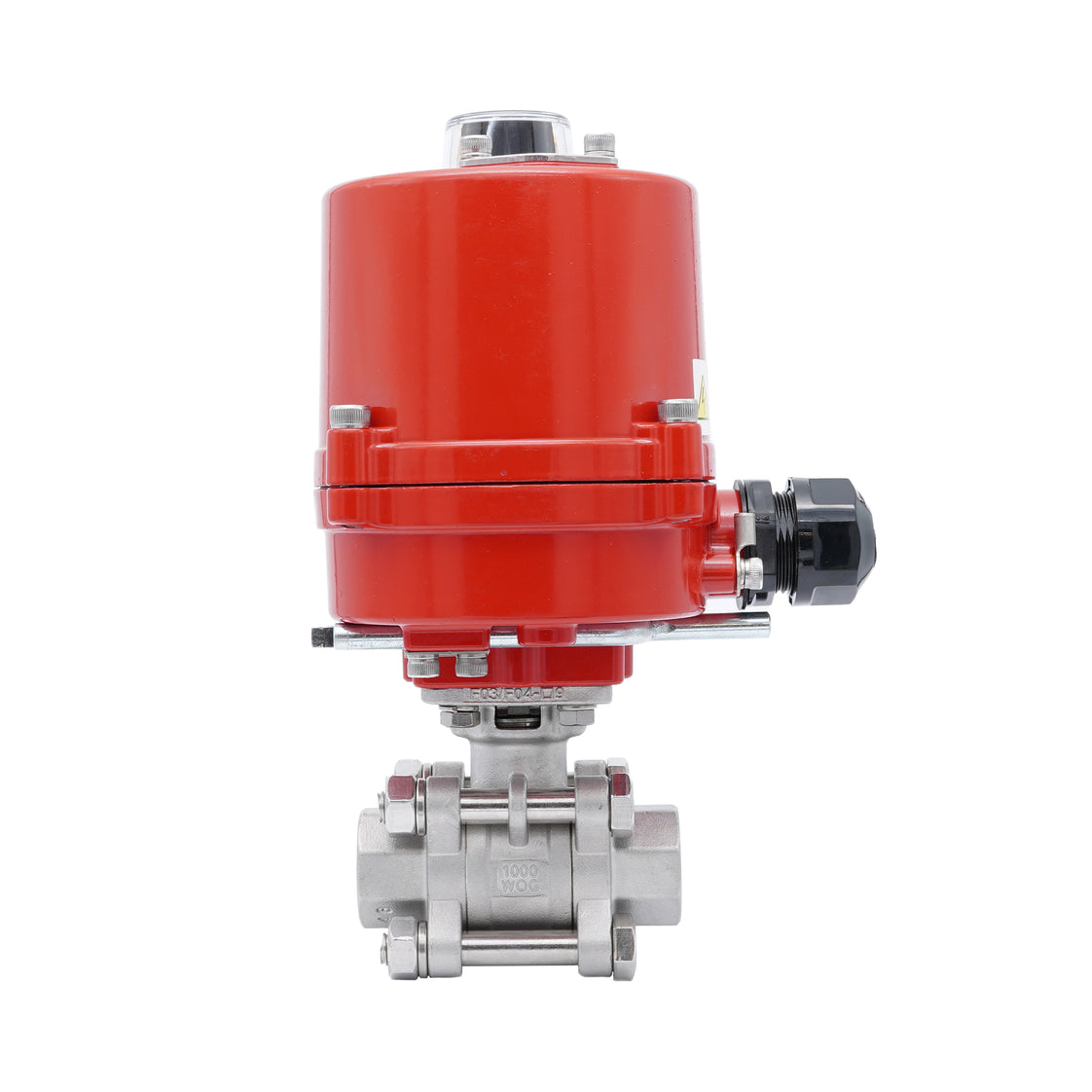

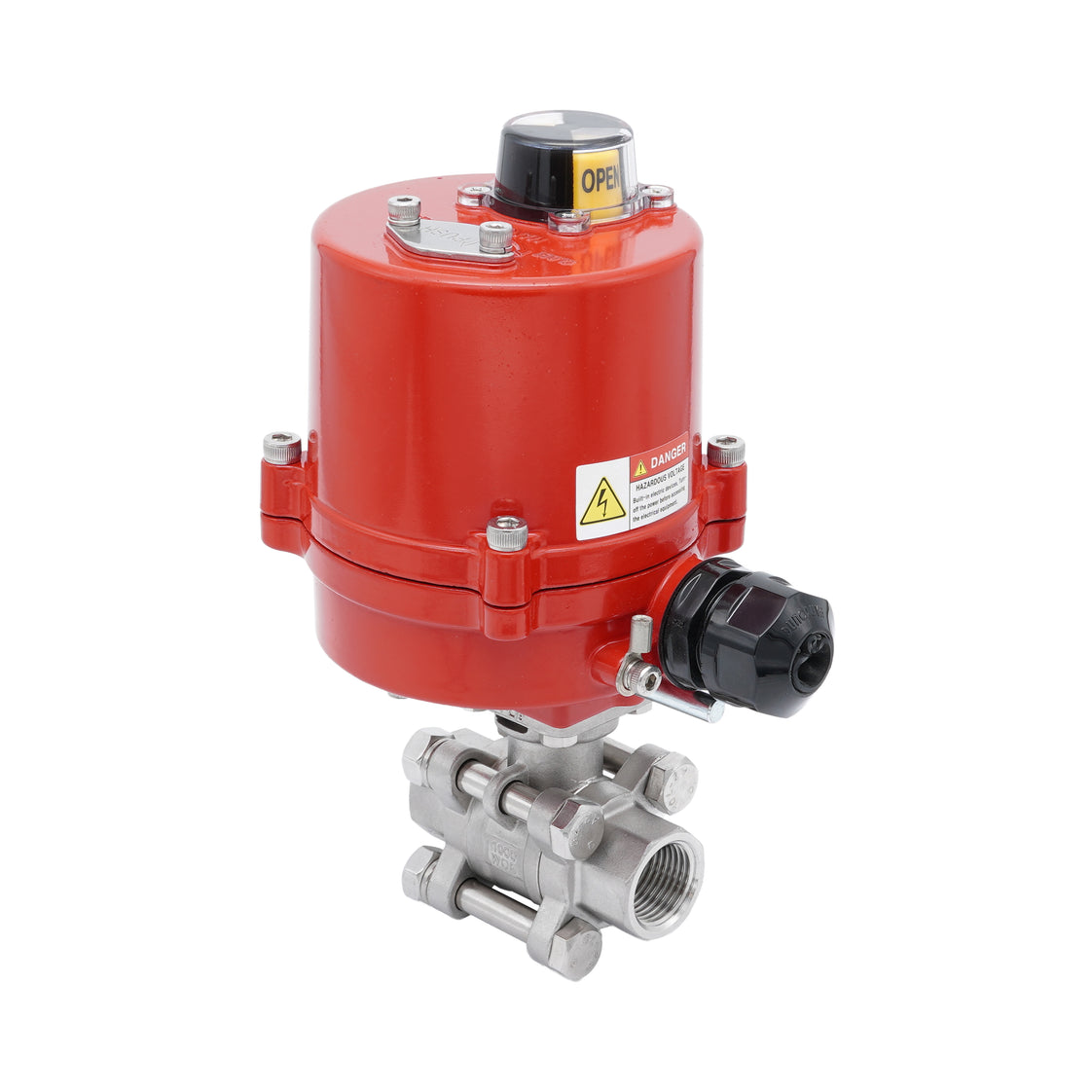

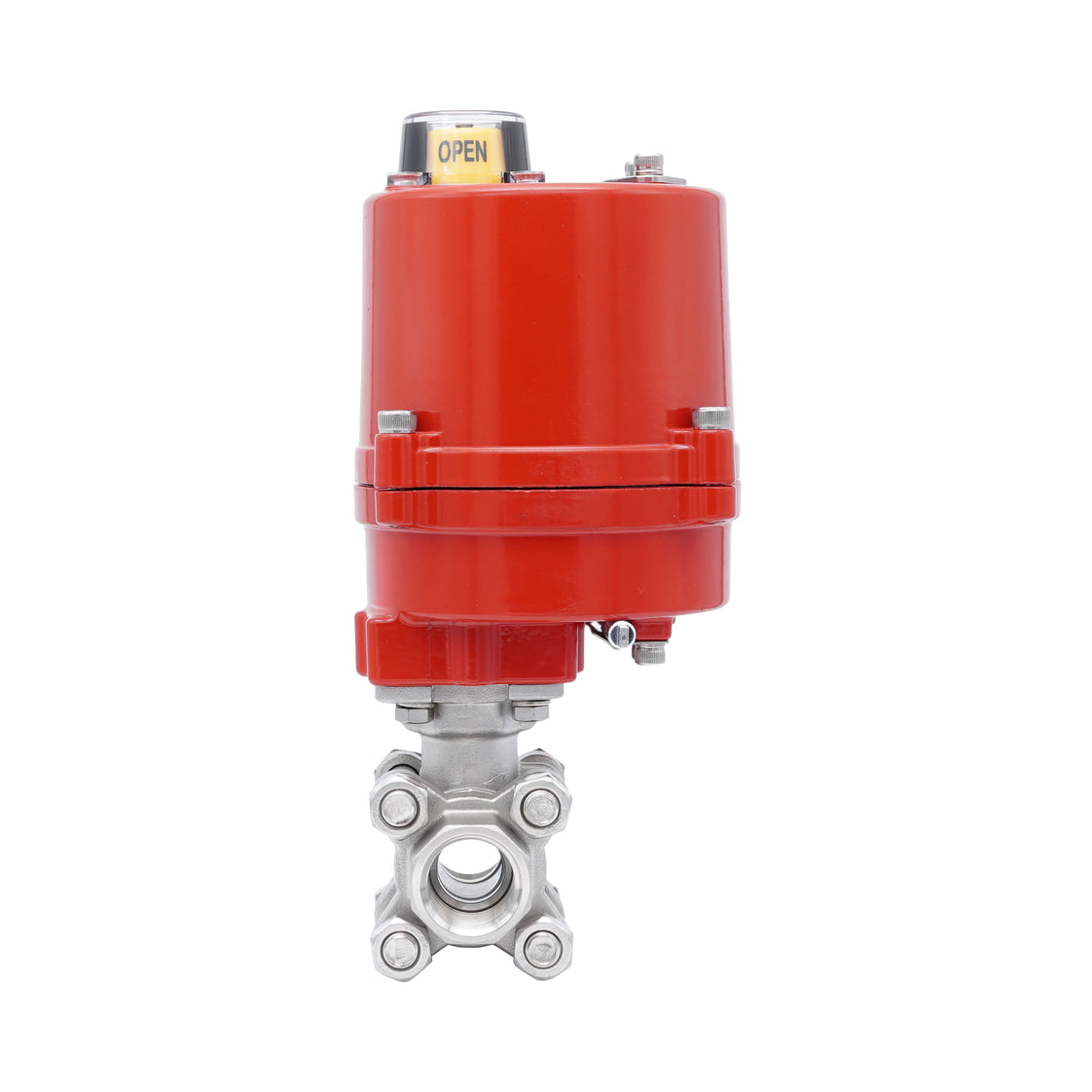

Rp 3/8'' 2-Wege Edelstahl-Kugelhahn mit elektrischem Antrieb 12 V AC/DC
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 2-Wege Kugelhahn angeboten. Das Ventil hat Rp 3/8'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse und die Kugel des Ventils bestehen aus Edelstahl mit PTFE-Dichtung. Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Leiterplatte kann der Antrieb auf AC oder DC eingestellt werden. Die werkseitige Voreinstellung ist Gleichstrom (DC). Der Antrieb verfügt über ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Falls erforderlich, kann der Benutzer die Winkelposition der Schalter anpassen. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb ist mit einer manuellen Übersteuerung ausgestattet.
Das Ventil hat eine Bohrung von 12.5 mm mit einem Kv-Wert von 13.7 m3/h (Cv = 15.8 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.- Regulärer Preis
- €328,51
- Regulärer Preis
- €276,06
Beschreibung
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 2-Wege Kugelhahn angeboten. Das Ventil hat Rp 3/8'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse und die Kugel des Ventils bestehen aus Edelstahl mit PTFE-Dichtung. Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Leiterplatte kann der Antrieb auf AC oder DC eingestellt werden. Die werkseitige Voreinstellung ist Gleichstrom (DC). Der Antrieb verfügt über ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Falls erforderlich, kann der Benutzer die Winkelposition der Schalter anpassen. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb ist mit einer manuellen Übersteuerung ausgestattet.
Das Ventil hat eine Bohrung von 12.5 mm mit einem Kv-Wert von 13.7 m3/h (Cv = 15.8 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.Vorteile:
- Robuster Edelstahl-Kugelhahn mit Rp 3/8'' Rohrgewinden
- Schaltzeit nur 8 Sekunden
- Robustes IP67 Antriebsgehäuse
- Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
- Zwei zusätzliche Endschalter für Positionsrückmeldung
- Manuelle Übersteuerung
- Klare visuelle Stellungsanzeige
Elektrischer Schaltplan
Befolgen Sie die Sicherheitsanweisungen und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Leiterplatte befinden sich zwei kleine Schalter, um den Antrieb auf AC oder DC einzustellen. Die Voreinstellung ist DC. Der Antrieb zieht nominal 0.2A und 2.2A bei maximalem Drehmoment. Der Antrieb verfügt über eine 3-Punkt-Steuerung. Die Anschlüsse 1 (Minus) und 2 (Plus) sind dauerhaft mit der Stromversorgung verbunden. Die Anschlüsse 3 (Minus) und 4 (Minus) sind für die Steuersignale. Das Verbinden eines dieser Steuerleitungen schließt oder öffnet das Ventil. Anschlüsse 3 und 4 dürfen niemals gleichzeitig verbunden werden, um Kurzschluss und Schäden zu vermeiden. Der Antrieb hat zwei interne Endschalter. Sobald die Endposition des Antriebs erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Zusätzlich sind im Antrieb zwei weitere Endschalter für Steuerzwecke vorhanden. Die Winkelposition der Endschalter kann verändert werden. Erdung immer anschließen und die Rohre nicht als Erdung verwenden.
Elektrischer Schaltplan des AG-040-C Antriebs. Vor der Verwendung von Wechselstrom müssen zuerst die Schalter auf der Leiterplatte eingestellt werden.
Montage
Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.
Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
