G3/8'' 230V AC 5/2-Wege-Magnetventil 2-8bar MVSC

G3/8'' 230V AC 5/2-Wege-Magnetventil 2-8bar MVSC
G3/8'' 230V AC 5/2-Wege-Magnetventil 2-8bar MVSC

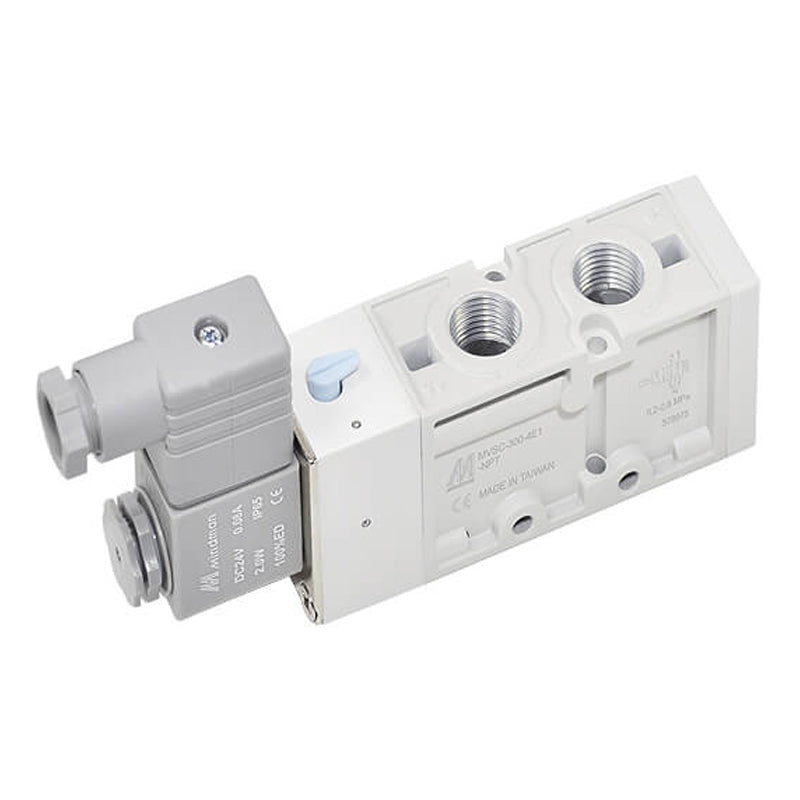

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: MVSC-300-4E1-AC220-G
Marke: Mindman

Pneumatisches 5/2-Wege-Magnetventil (monostabil) von Mindman mit G3/8-Zoll-Anschlüssen (Innengewinde) und 230 V AC-Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehören die Steuerung eines doppeltwirkenden Zylinders oder eines pneumatischen Stellantriebs. Betriebsdruck von 2 bis 8 bar (29 bis 116 psi). Nur für Luft geeignet. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,05 s, Kv-Wert 1,56 Nm3/h (1682 Nl/min).

Einschließlich Spule und DIN-B-Stecker

Alle anzeigen
Regulärer Preis
€58.82
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€49.43
ohne MwSt.

Auf Lager +26 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts MVSC-300-4E1-AC220-G erhöht sich die Lieferzeit der Bestellung um 26 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 20 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 27 - 28 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist ein 5/2-Wege-Ventil, monostabil, mit einer Spule ausgestattet. Das Ventil hat G 3/8 Zoll Anschlüsse (BSPP Innengewinde). Die Spulenspannung beträgt 230 V AC und die Leistung 4,9 VA. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 2 bis 8 bar (29 bis 116 psi). Montage auf Verteiler mit zentraler Versorgung und Entlüftung möglich. Die Reaktionszeit beträgt 0,05 s. Das Ventil hat einen Kv-Durchflusswert von 1,56 Nm3/h (1682 Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet. Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.). Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.

Ein 5/2-Wege-Ventil hat fünf Anschlüsse und zwei Zustände. Zwei Anschlüsse (A und B) werden mit einem gesteuerten Bauteil, z. B. einem doppeltwirkenden Zylinder, verbunden. Ein Anschluss dient der Zufuhr von Druckluft (Anschluss P), die beiden anderen Anschlüsse dienen der Entlüftung (Anschluss S und R) und sind mit Anschluss B bzw. A verbunden. Durch Umschalten des Zustands wird entweder Anschluss A unter Druck gesetzt und Anschluss B entlüftet oder Anschluss A entlüftet und Anschluss B unter Druck gesetzt. Wenn das Ventil zur Steuerung eines doppeltwirkenden Zylinders verwendet wird, wird ein Ventilzustand zur Bewegung des Zylinders in eine Richtung und der andere Zustand zur Bewegung des Zylinders in die entgegengesetzte Richtung verwendet.dieses Ventil ist einfachwirkend, was bedeutet, dass das Ventil von einem Magneten gesteuert wird und durch eine Feder in die Ruhestellung zurückkehrt. Wird der Magnet nicht betätigt, kehrt das Ventil in die Ruhestellung (rechter Quadrant) zurück.

Vorteile:

  • Geringer Durchflusswiderstand (Kv=1,56m3/h)
  • Schneller und zuverlässiger Betrieb
  • Lange Lebensdauer (12.000.000+ Zyklen)
  • Geringer Energieverbrauch (4,9VA)
  • Wartungsfreie Konstruktion
  • Die Spule kann in vier Richtungen installiert werden (4 x 90°)
  • Konzipiert für die Verteilermontage

Nachteile:

  • Nur für (saubere) Luft, nicht für andere Medien oder Vakuum
  • Minimaler Druck von 2 bar für den ordnungsgemäßen Betrieb erforderlich (vorgesteuertes Ventil)

Baureihe MVSC

Die Mindman MVSC-Serie besteht aus indirekt betätigten pneumatischen Magnetventilen in 3/2-, 5/2- und 5/3-Wege-Konfiguration. Die Baureihen MVSC und MVSC1 sind für die Verteilermontage konzipiert und haben die gleichen Einbaumaße. Die MVSC-Serie benötigt für den Betrieb einen bestimmten Mindestdifferenzdruck. Sie sind daher nicht für Vakuumanwendungen geeignet. Sie können bis zu einem maximalen Druck von 8 bar verwendet werden. Die Ventile sind mit Spulen für 24 V DC, 230 V AC und 110 V AC erhältlich und mit einer Handnotbetätigung ausgestattet. Das Gehäuse besteht aus Aluminium mit einer HNBR-Dichtung. Die Ventile sind mit BSP- oder NPT-Anschlüssen erhältlich. Die Ventile der MVSC-Serie zeichnen sich durch einen langen und zuverlässigen Betrieb und eine wartungsfreie Konstruktion aus.

Mindman ist ein internationaler Hersteller von hochwertigen Pneumatikkomponenten mit Hauptproduktionsstandort in Taiwan. Mit einer reichen Produktionsgeschichte, einer sehr breiten Produktpalette und einer kosteneffizienten Herstellung von Qualitätsprodukten ist das Unternehmen einer der echten Marktführer in der Pneumatikbranche.
