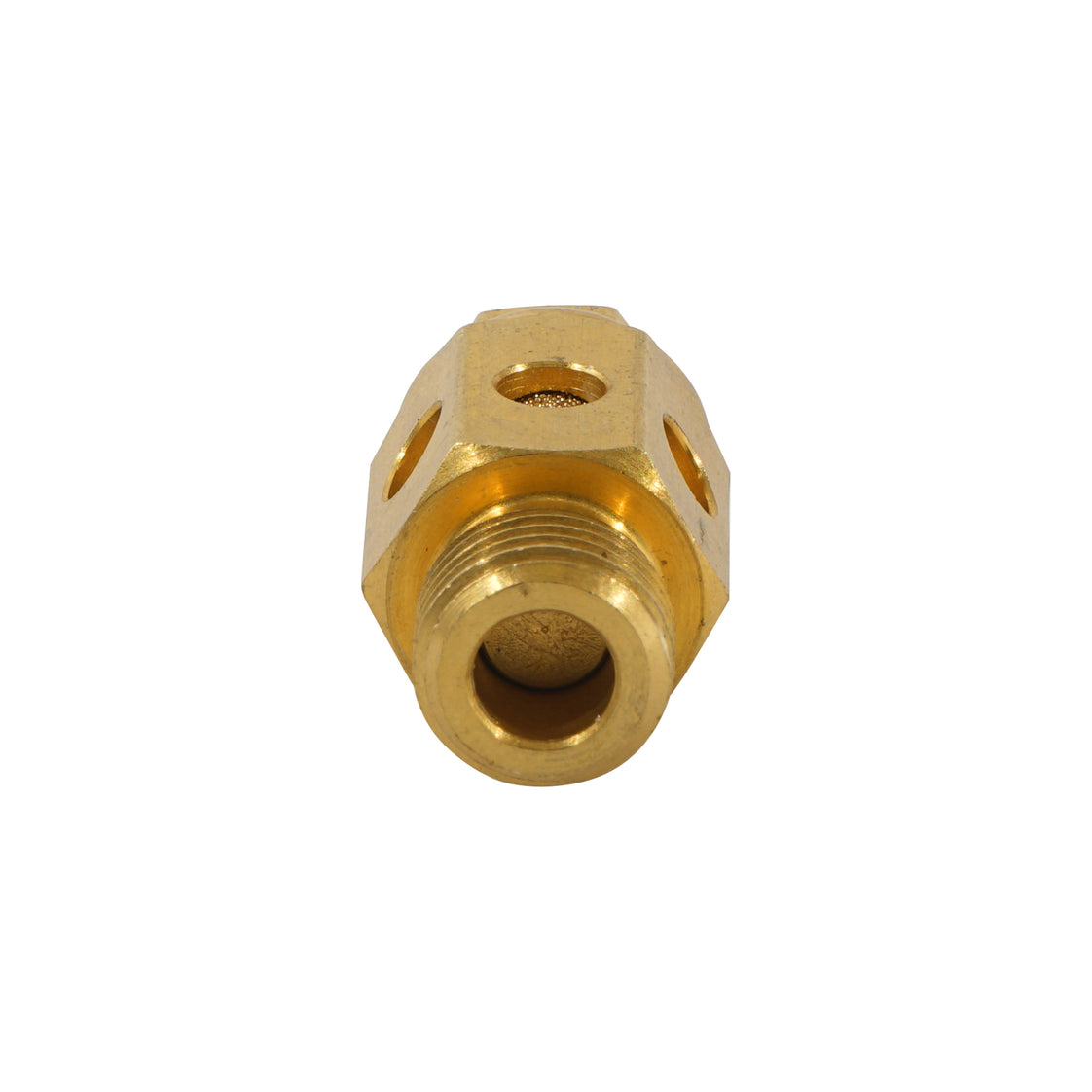

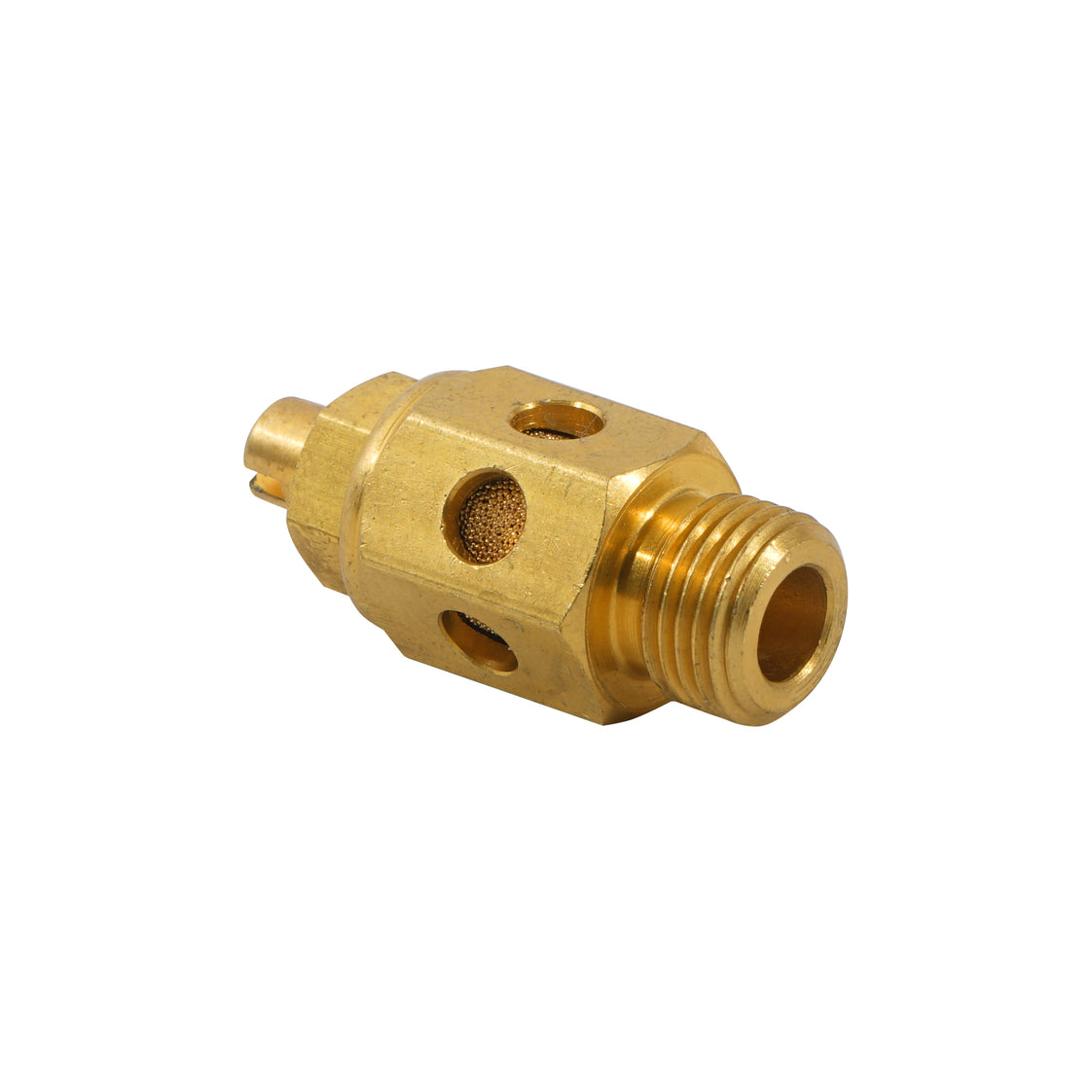

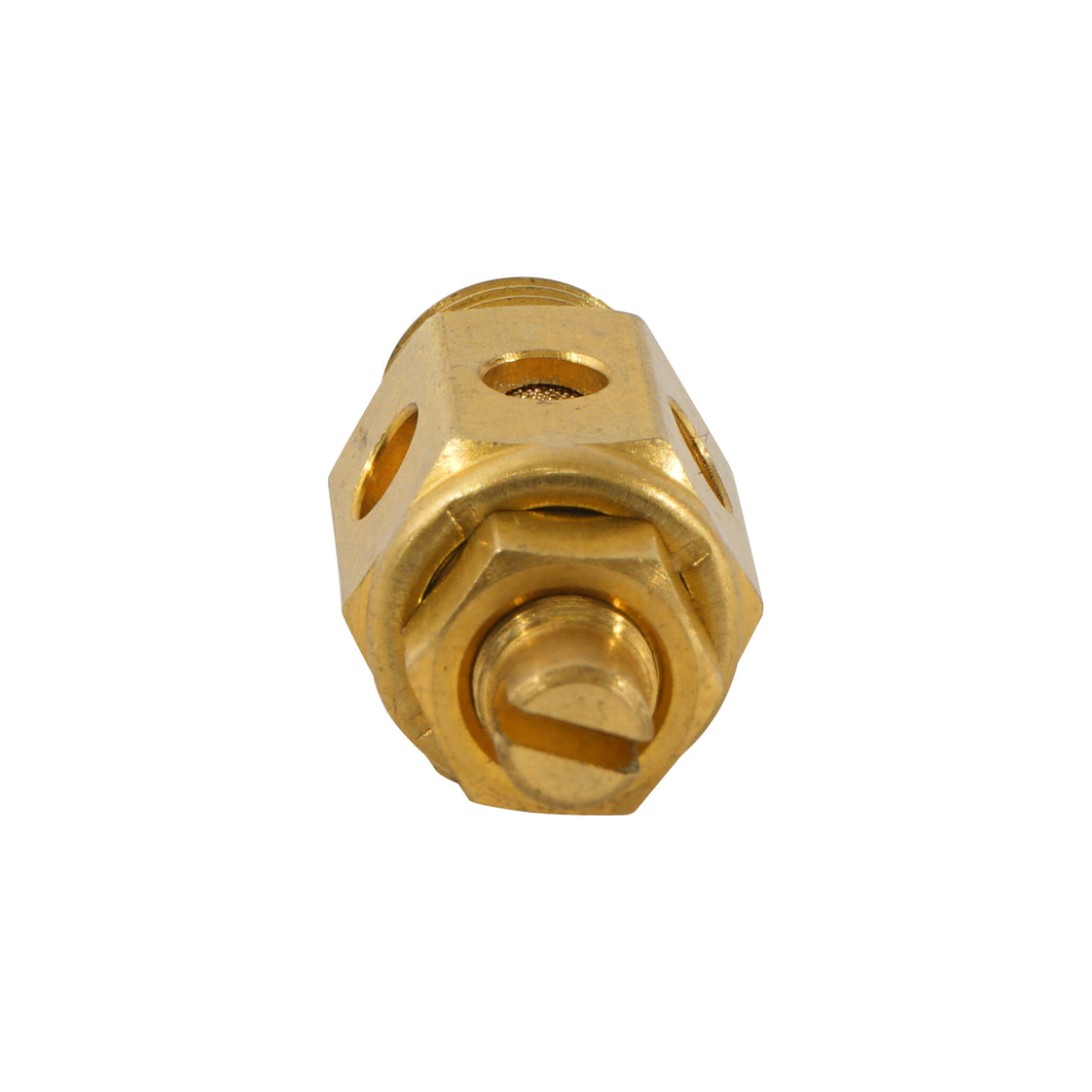

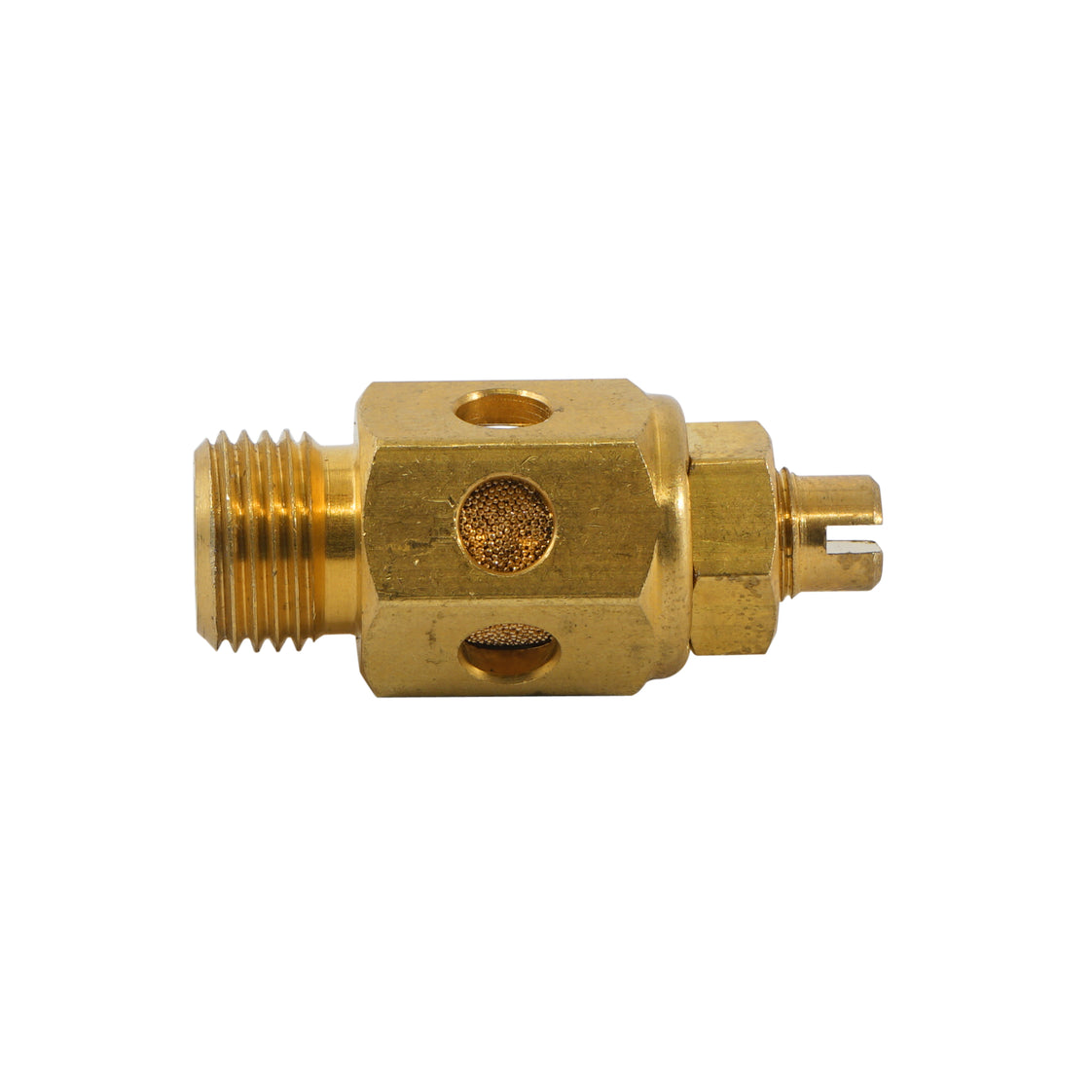

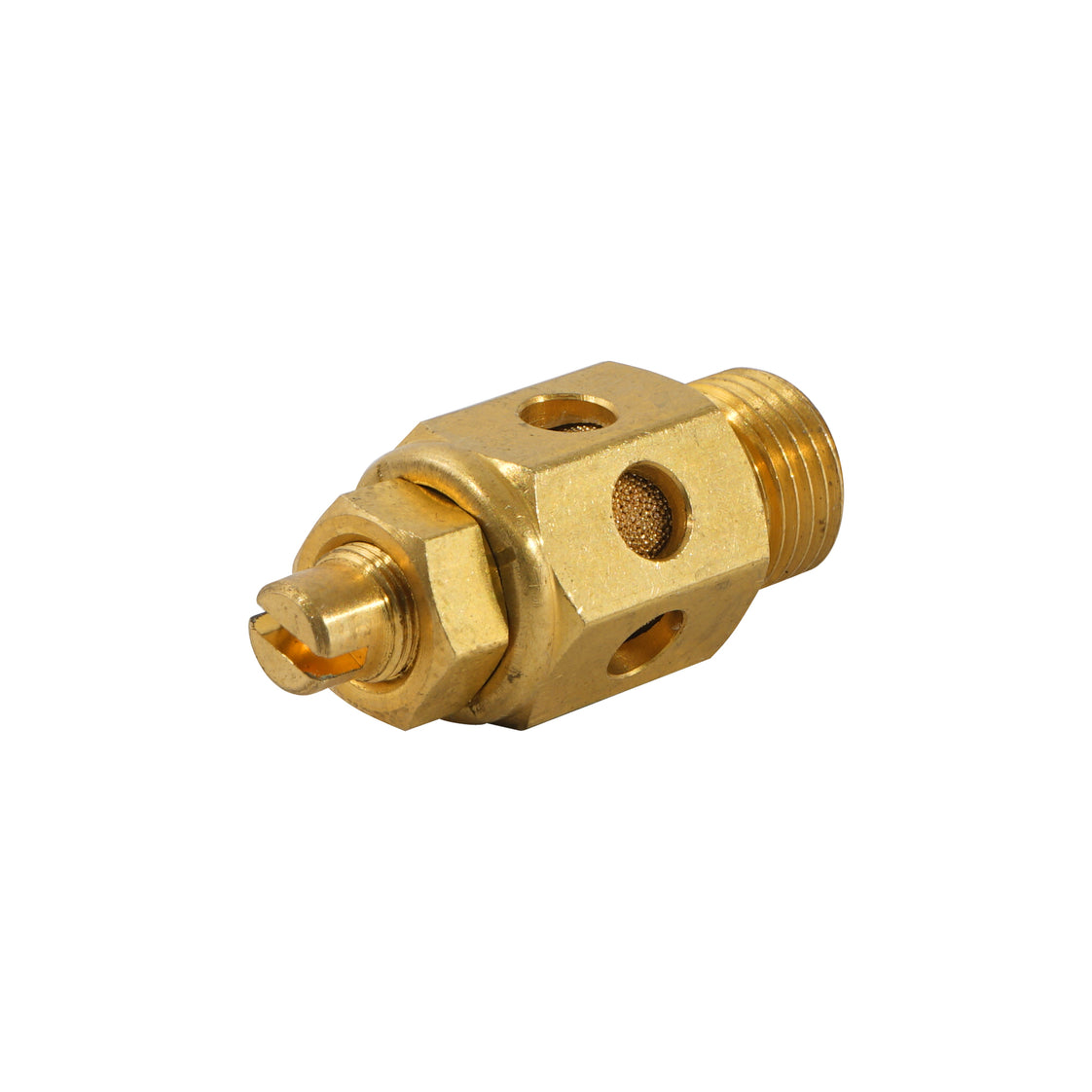

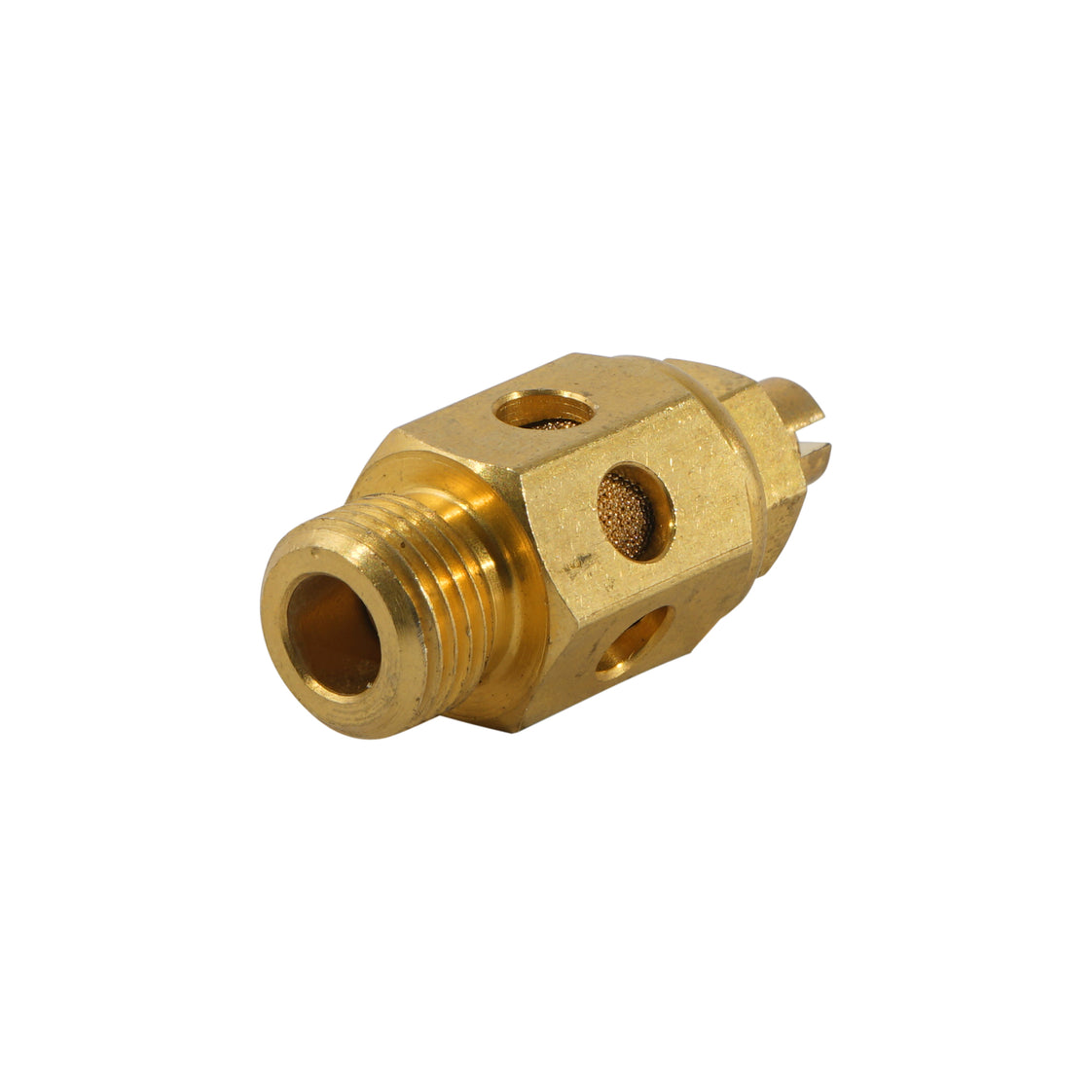

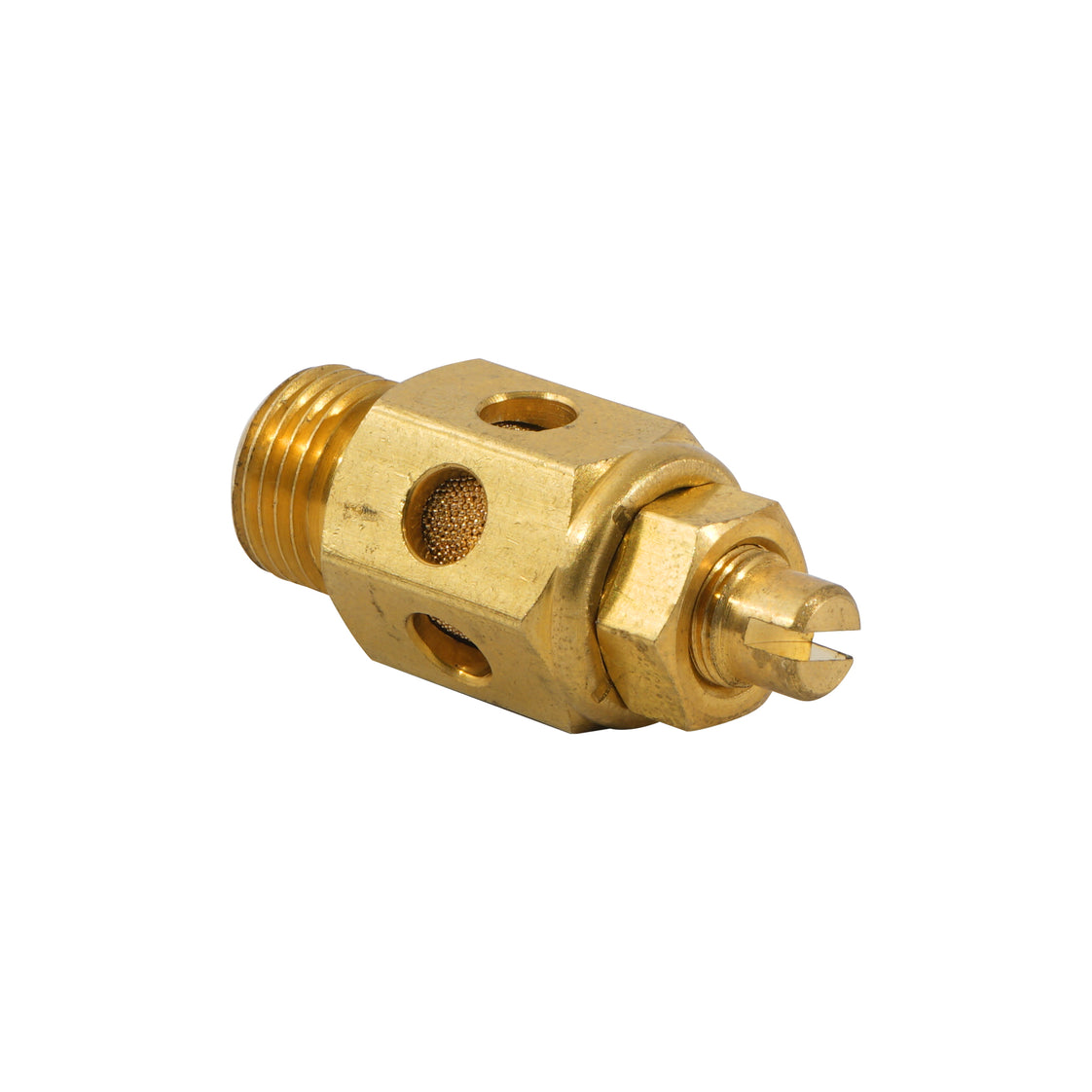

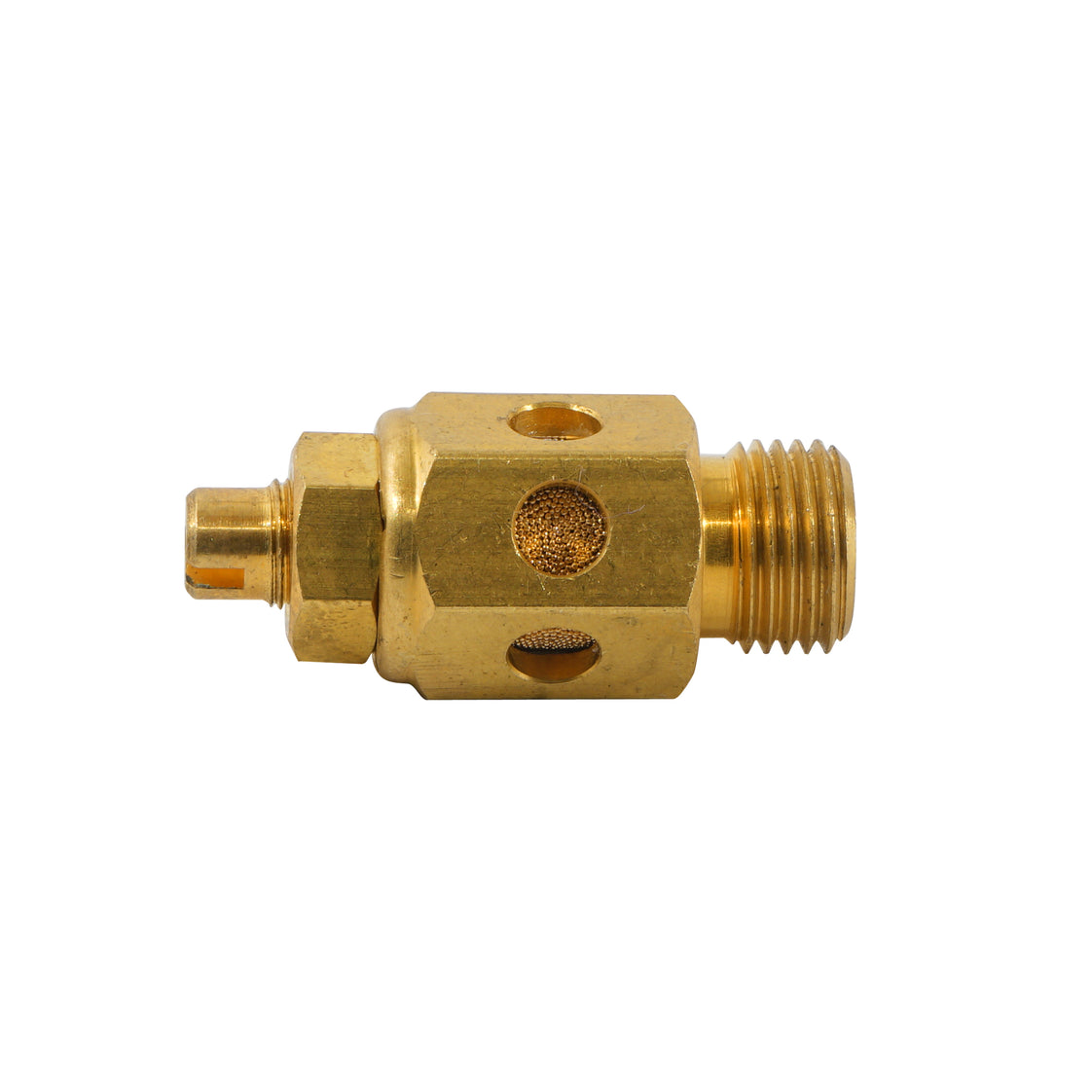

G3/8''-Drosselventil aus Messing mit Schalldämpfer
Hinweis: Dieses Produkt ist abgekündigt
Dieses pneumatische Schalldämpfer-Drosselventil aus Messing wird verwendet, um Druckluft mit einer einstellbaren Durchflussmenge an die Atmosphäre abzugeben. Durch ihre Bauweise verringern sie das hörbare Geräusch von entlüfteter Druckluft, indem sie die Oberfläche für die Abgabe von Druckluft vergrößern. Da es sich um eine Drosselklappe handelt, können Sie durch Drehen des Knopfes an der Oberseite den Durchfluss einstellen, mit dem die Luft durch den Schalldämpfer austritt. Er hat einen Anschluss mit G3/8"-Außengewinde zum Einschrauben in einen Anschluss. Er ist für eine Umgebungstemperatur von 2 - 140 °C und einen Betriebsdruckbereich von 0 - 21 bar geeignet.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieses Messing-Drosselventil für pneumatische Schalldämpfer von Mindman, das auch als einstellbarer pneumatischer Schalldämpfer oder Schalldämpfer mit Durchflussregelung bezeichnet wird, dient zur Entlüftung von Druckluft in die Atmosphäre mit einer einstellbaren Durchflussmenge. Luft, die aus einem pneumatischen Drucksystem austritt, kann ein hörbares Geräusch verursachen, das Arbeiter schädigen oder die Geräuschspezifikationen der Anwendung nicht erfüllen kann. Sie verringern das hörbare Geräusch, indem sie die Oberfläche für die Abgabe von Druckluft vergrößern. Da es sich um ein Drosselventil handelt, kann es auch als Nadelventil fungieren. Durch Drehen des Knopfes können Sie den Luftstrom einstellen, mit dem die Luft durch den Schalldämpfer austreten kann. Auf diese Weise können Sie den Geräuschpegel kontrollieren, aber auch durch die Kontrolle der Ausgangsluft die Anwendung beeinflussen (z. B. die Geschwindigkeit des Kolbens eines Pneumatikzylinders beim Ein- und Ausfahren). Er hat einen Anschluss mit G3/8"-Außengewinde zum Einschrauben in einen Anschluss. Er ist für eine Umgebungstemperatur von 2 - 140 °C und einen Betriebsdruckbereich von 0 - 21 bar geeignet. Sie kann mit einem 18-mm-Schlüssel angezogen werden. Je nach Nutzung sollten Sie einen Zeitplan für die Reinigung des Schalldämpfers in die Planung der Systemwartung einbeziehen. Nehmen Sie den Schalldämpfer heraus und spülen Sie ihn unter lauwarmem Leitungswasser ab. Blasen Sie dann mit Druckluft alle verbliebenen Schmutzpartikel weg. Tun Sie dies von außen nach innen statt wie üblich von innen nach außen.
Pros:
- Verringert das Geräusch der austretenden Druckluft, um die Sicherheit der Arbeiter zu gewährleisten und die Geräuschvorgaben für die Anwendung zu erfüllen
- Sie können den Durchfluss durch die Drosselklappe anpassen, um den Geräuschpegel oder die Leistung der Anwendung zu beeinflussen
Nachteile
- Verringertes Durchflussvolumen, jedoch nur minimal
- Es handelt sich nicht um ein flaches Design, so dass es einen Vorsprung hat, der Platz wegnimmt.
MSLC-Reihe
Die Produkte der Mindman MSLC-Serie entlüften nicht nur sicher die unter Druck stehende Luft in die Atmosphäre, sondern verfügen auch über einen einstellbaren Drehknopf, um die Durchflussmenge durch den Schalldämpfer zu steuern. Dadurch kann auch die Leistung der Anwendung beeinflusst werden (z. B. ein pneumatischer Kolben, der aus- und einfährt) und die Geräuschentwicklung auf ein sicheres Maß reduziert werden. Sie sind aus Messing oder rostfreiem Stahl gefertigt und haben eine zylindrische Form.
