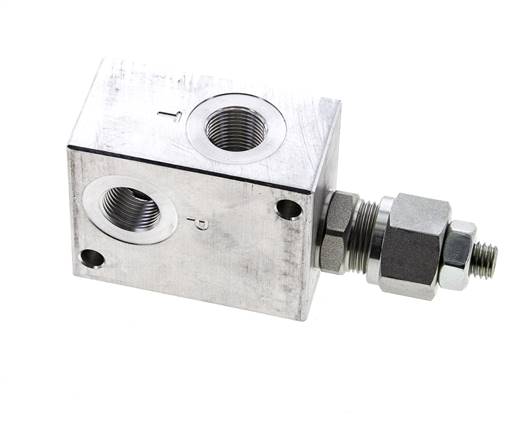

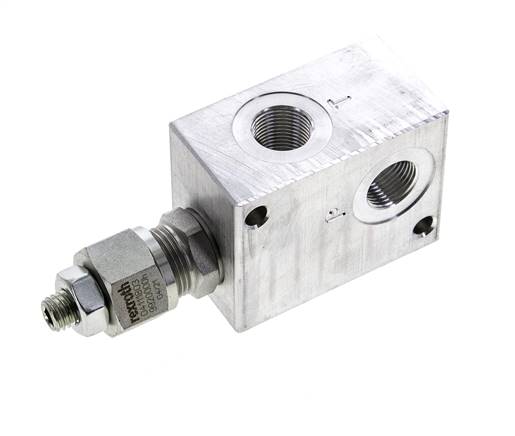

G3/8'' Hydraulik-Inline-Druckbegrenzungsventil 50-210bar 30l/min
Direktgesteuertes hydraulisches Druckbegrenzungsventil für die Inline-Montage, G3/8 BSPP. Einstellbar von 50 bis 210 bar. Nenndurchfluss 30 l/min. Es begrenzt den Systemdruck, indem überschüssiges Öl von P nach T abgeleitet wird, zur Überdruckabsicherung oder für den Dauerbetrieb. Aluminiumgehäuse mit Patrone aus verzinktem Stahl und NBR-Dichtungen, für Mineralölhydraulik von -20 bis +80 °C.
- Regulärer Preis
- €129,86
- Regulärer Preis
- €109,13
Beschreibung
Bauen Sie es in die Druckleitung ein: P führt geradlinig durch das Gehäuse, und Öl oberhalb des Einstelldrucks fließt bei T zurück in den Tank. Für Durchflüsse bis 80 l/min wählen Sie die Ventile mit 80 l/min. Dasselbe Gehäuse ist mit Einstellbereichen bis 50, 100, 210 oder 350 bar erhältlich. Befestigen Sie es über die Durchgangsbohrungen Ø 6,5 mm im Gehäuse.
Vorteile:
- Passt direkt in die Druckleitung (P durchgehend, T zum Tank)
- Für Überdruckabsicherung und Dauerbetrieb
- Kompaktes direktgesteuertes Ventil für bis zu 30 l/min
Nachteile:
- Niedrigste Einstellung bei 5 l/min gemessen - bei höherem Durchfluss steigt der niedrigste erreichbare Druck
- Nur bis 210 bar einstellbar - für höhere Einstellungen wählen Sie einen höheren Druckbereich
Serie:
Hydraulische Druckbegrenzungsventile für Inline-Montage mit Aluminiumgehäuse, zur Begrenzung des Systemdrucks bei Überdruckabsicherung oder Dauerbetrieb. Die Druckleitung führt geradlinig durch das Gehäuse (zwei P-Anschlüsse), und Öl oberhalb des Einstelldrucks wird nach T abgeleitet. Direktgesteuerte Ausführungen decken 30 l/min (G3/8 und G1/2) und 80 l/min (G1/2 und G3/4) ab; vorgesteuerte Ausführungen decken 150 l/min (G1/2, G3/4 und G1) ab. Einstellbereiche von 3-70 bar bis 100-350 bar; die Mindesteinstellungen werden bei 5 l/min gemessen. Aluminiumgehäuse, Einschraubpatrone aus verzinktem Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von -20 bis +80 °C. Die Ventile werden über Durchgangsbohrungen im Gehäuse befestigt.
