G3/8'' PTFE 230VAC-Magnetventil Burkert 0121 124813

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
G3/8'' PTFE 230VAC-Magnetventil Burkert 0121 124813
G3/8'' PTFE 230VAC-Magnetventil Burkert 0121 124813
G3/8'' PTFE 230VAC-Magnetventil Burkert 0121 124813
G3/8'' PTFE 230VAC-Magnetventil Burkert 0121 124813
Referenz: 124813
Marke: Burkert

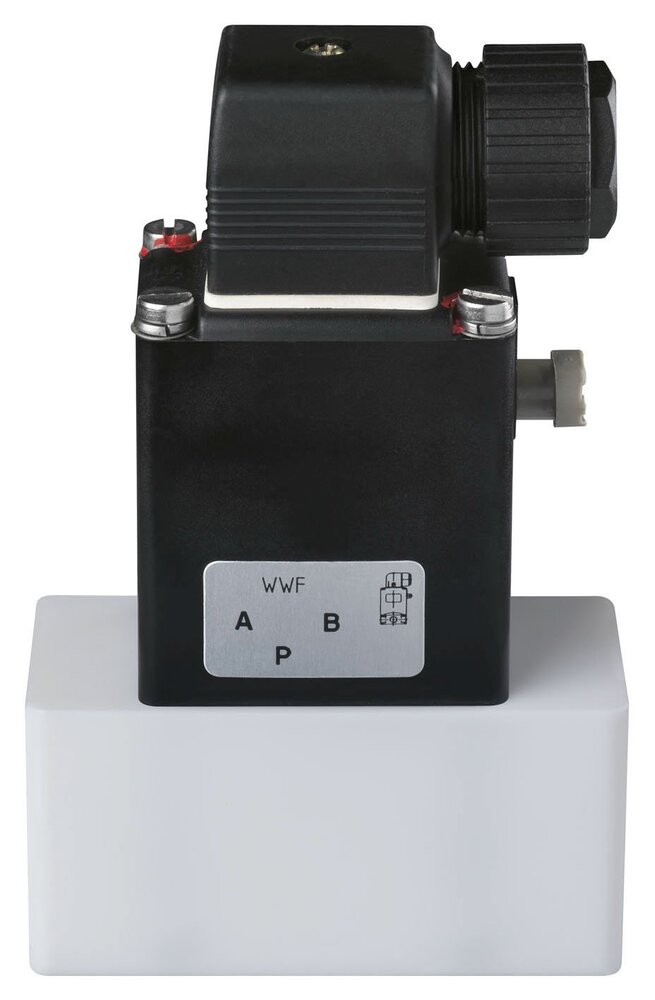

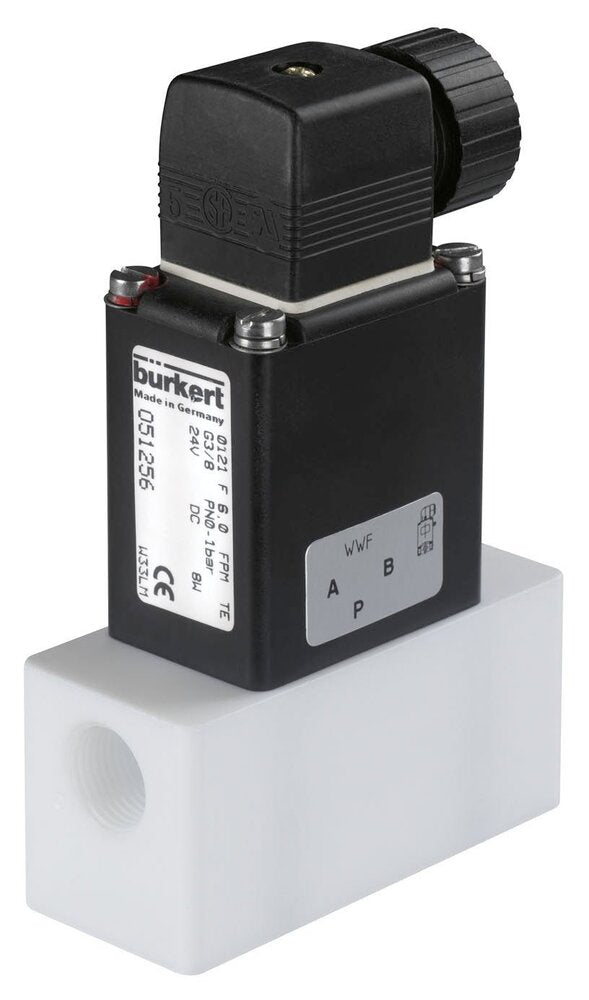

Bürkert 2/2-Wege-Magnetventil (Typ 0121) mit G3/8''-Gewinde und einer 230V AC-Spule. Normalerweise geschlossen (Spannung = offen) und direkt wirkend, daher kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Gehäuse aus PTFE mit FFKM-Dichtung und einer 6 mm großen Blende.


Anmerkung: DIN-Stecker nicht enthalten
Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Bürkert direktwirkendes 2/2-Wege-Magnetventil mit G3/8'' Innengewinde und 230V AC (Wechselstrom) Spule. Das Ventil hat ein PTFE-Gehäuse mit FFKM-Dichtung und eine Öffnungsweite von 6 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Dieses Modell ist mediengetrennt und kann daher für leicht verschmutzte und aggressive Medien verwendet werden. Das Gehäuse aus PTFE (Teflon) ist gegen fast alle Flüssigkeiten beständig. Die FFKM-Dichtung (perfluorierter Kautschuk) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Energieeffizientes Design für einen langen Produktlebenszyklus.

Wichtige Vorteile

  • Kann dank der mediengetrennten Konstruktion auch bei leicht verschmutzten oder aggressiven Medien eingesetzt werden
  • Energiesparende Konstruktion, die eine geringe Erwärmung des Mediums und darüber hinaus eine lange Lebensdauer gewährleistet
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Serie 0121

Das Bürkert-Ventil Typ 0121 ist ein direktgesteuertes, mediengetrenntes Klappankerventil mit einem Gehäuse aus Edelstahl (316L), PTFE (Teflon), PVC (Polyvinylchlorid), PP (Polypropylen) oder PVDF (Polyvinylidenfluorid). Diese Konstruktion ermöglicht eine vollständige Isolierung des Mediums von den Arbeitsteilen des Ventils, was es zu einer guten Lösung für aggressive oder leicht verunreinigte Medien wie alkalische und saure Lösungen macht. Er ist in 3/2- und 2/2-Wege-Versionen erhältlich. Als 3/2-Wege-Variante kann es als stromlos offenes, stromlos geschlossenes, Verteiler- oder Mischventil geliefert werden. Es kann mit einem Durchmesser von DN 2 bis DN 8 geliefert werden. Da es direkt wirkt, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Je nach Modell kann er bis zu 6 bar arbeiten. Alle 0121-Ventile sind mit einer Handbetätigung für die Inbetriebnahme und Prüfung ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.

Downloads

Manual Burkert 0121 (EN)
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
3/8 Zoll
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Innengewinde Gas zylindrisch (BSPP)
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
230 V AC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Kunststoff
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
FFKM/FKM
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
2
Werkstoffgüte
Die Materialqualität gibt genauere Informationen über das Gehäusematerial. Wählen Sie ein Gehäusematerial, das nicht durch die Medien und die Umgebung korrodiert.
Polytetrafluorethylen (PTFE)
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
6
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.6
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
-10
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
90
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
8
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
AC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
50
Belastungszyklus
Die maximale Zeitspanne, die das Magnetventil unter Spannung bleiben kann, bevor es zu heiß wird und Schäden oder Ausfälle drohen.
maximal 40 %. 30 Min. an, 60 % Rest
QNn-Wert (Gas) (l/min)
Der Gasdurchsatz durch das Ventil, gemessen in Litern pro Minute bei Standardbedingungen (Eingangsdruck 6 bar, Druckabfall 1 bar, 20 °C).
600
Schließzeit (max) (ms)
Die maximale Zeit, die benötigt wird, um das Ventil nach dem Empfang des Betätigungssignals vollständig zu schließen. Siehe Artikel "Reaktionszeit des Magnetventils".
25
Schließzeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geschlossen ist. Siehe Artikel "Reaktionszeit des Magnetventils".
15
Öffnungszeit (max) (ms)
Die maximale Zeit, die das Ventil benötigt, um sich nach Erhalt des Betätigungssignals vollständig zu öffnen. Siehe Artikel "Reaktionszeit des Magnetventils".
25
Öffnungszeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geöffnet ist. Siehe Artikel "Reaktionszeit des Magnetventils".
15
Indirekt betätigt
Nein
